2026 가이드: 13가지 필수 배관 플랜지 유형

배관에 사용되는 13가지 유형의 플랜지

13가지 주요 유형: 용접 넥(WN), 롱 웰드 넥(LWN), 슬립-온(SO), 나사형, 소켓 용접(SW), 랩 조인트(LJ), 블라인드, 니포 플랜지, 오리피스, 리듀싱, 익스팬더, 스위블 링 및 용접 플랜지. 기본 표준은ASME B16.5(NPS ½–24") 압력 등급은 150~2500입니다.

표준 플랜지 유형

배관에 사용되는 플랜지 유형은 주로 플랜지 조인트에 필요한 강도에 따라 달라집니다. 유지 관리 작업을 용이하게 하기 위해 용접 연결 대신 플랜지를 사용합니다(플랜지 조인트는 빠르고 편리하게 분해할 수 있습니다).

이제 그림과 함께 주요 플랜지 유형을 살펴보겠습니다.

용접 넥 플랜지

 .

용접 넥 플랜지("WN")는 파이프와 용접할 수 있는 긴 테이퍼형 허브를 특징으로 합니다.

이 플랜지 유형은 일반적으로 배관 시스템을 통해 전달되는 유체의 무제한 흐름이 필요한 고압 및 고온/저온 응용 분야에 사용됩니다(플랜지 구멍은 파이프 구멍과 일치함).

압력 강하가 없기 때문에 플랜지 조인트 근처 금속의 난류 및 침식/부식과 같은 부정적인 영향을 방지할 수 있습니다.

테이퍼형 허브를 사용하면 파이프와 웰드 넥 플랜지 사이의 기계적 응력을 원활하게 분산시킬 수 있으며 방사선 검사를 통해 누출 가능성과 용접 결함을 감지할 수 있습니다.

플랜지의 치수(NPS 및 파이프 일정)는 연결 파이프의 치수와 일치해야 합니다.

용접 넥 플랜지는 단일 완전 관통 V-형 맞대기 용접으로 파이프에 연결됩니다. ASME 웰드 넥 플랜지의 치수와 무게가 이 기사에 나와 있습니다.

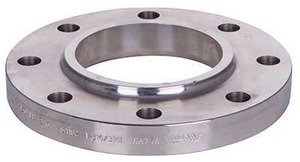

긴 용접 넥 플랜지

긴 웰드 넥 플랜지("LWN")는 넥(테이퍼형 허브)이 확장되어 보링 익스텐션처럼 작동한다는 점을 제외하면 웰드 넥 플랜지와 유사합니다.

긴 웰드 넥 플랜지는 일반적으로 용기, 기둥 또는 배럴에 사용됩니다. 이러한 플랜지 유형은 헤비 배럴(HB) 및 동등 배럴(E) 유형에도 사용할 수 있습니다.

슬립 온 플랜지

슬립온 플랜지는 2개의 필렛 용접(하나는 플랜지 캐비티 내부에, 다른 하나는 플랜지 캐비티 외부에 실행)에 의해 파이프 또는 피팅에 연결됩니다.

슬립온 플랜지의 내경 크기는 연결 파이프의 외부 직경보다 큽니다. 왜냐하면 파이프는 필렛 용접을 통해 연결되기 위해 플랜지 내부로 미끄러져야 하기 때문입니다.

슬립-플랜지는 '허브 플랜지'라고도 정의되며 슬림하고 컴팩트한 모양으로 인해 쉽게 알아볼 수 있습니다.

ANSI/ASME 플랜지의 슬립{0}}치수와 무게는 이 페이지에서 확인할 수 있습니다.

용접 네크 대 슬립 온 플랜지

슬립온 플랜지로 만든{0}}플랜지 조인트는 장기적으로 용접 넥 플랜지로 만든 연결보다 약간 더 취약합니다(유사한 서비스 조건에서). 이는 다음과 같은 사실 때문인 것 같습니다.

• 용접 넥 플랜지에는 소켓 용접 플랜지에는 없는 테이퍼형 허브가 있어 파이프와 플랜지 사이의 기계적 응력을 보다 균일하게 분산시킵니다.

• 용접 넥 조인트는 두 개가 아닌 하나의 용접 영역(소켓 용접 플랜지)입니다.

용접 넥 플랜지의 또 다른 장점은 파이프와 부속품 중 하나에 연결할 수 있는 반면 소켓 용접 플랜지는 파이프에만 적합하다는 것입니다.

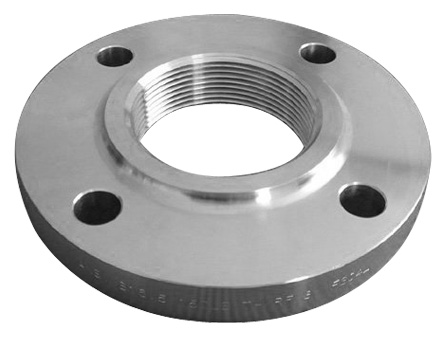

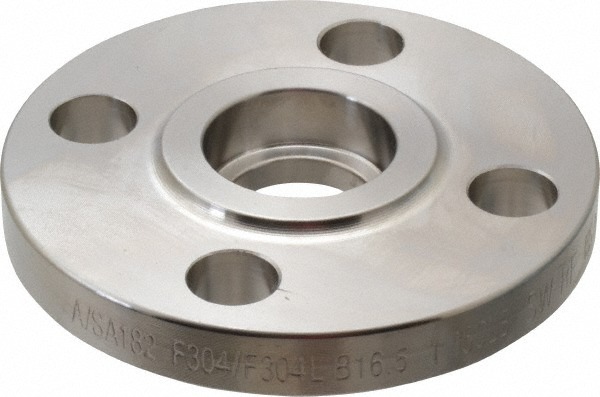

스레드 플랜지

나사식 플랜지는 솔기 용접 없이 파이프(일반적으로 ASME B1.20.1에 따른 수나사산, NPT)를 플랜지에 나사로 고정하여 파이프에 결합됩니다(그러나 연결 강도를 높이기 위해 작은 용접이 적용되는 경우도 있음).

나사형 플랜지는 최대 4인치 크기와 다양한 압력 등급으로 제공되지만 주로 물 및 공기 유틸리티 서비스와 같은 저압 및 저온-온도 응용 분야의 소형 배관에 사용됩니다.

나사식 플랜지는 주유소나 공장과 같은 폭발 위험이 있는 지역에서도 필수 요구 사항입니다. 이러한 환경에서 용접 연결을 실행하면 위험할 수 있기 때문입니다.

ANSI/ASME 스레드 플랜지의 치수에 대해 알아보려면 이 기사를 참조하십시오.

소켓 용접 플랜지

 .

랩 조인트 플랜지



특별한 유형의 플랜지

니포플랜지

니포플랜지(Nipoflange)는 90도 각도의 분기관용으로 사용되는 제품으로 웰딩넥플랜지(Weld Neck Flange)와 단조된 니폴렛(Nipolet)을 결합하여 제작한 제품입니다.

그러나 Nipoflange는 단조강의 견고한 단일 조각이며 서로 용접된 두 개의 다른 제품이 아닙니다.

Nipoflange를 설치하기 위해서는 배관직원이 장치의 Nipolet 부분을 Run Pipe에 용접하고, 플랜지 부분을 Branched Pipe의 플랜지에 Bolt 체결해야 합니다.

Nipoflange는 탄소강과 같은 다양한 재질로 제공됩니다.ASTM A105(고-온도 서비스), ASTM A350(저{2}}온도 탄소강), ASTM A182(듀플렉스 및 슈퍼 듀플렉스를 포함한 스테인레스강 등급) 및 니켈 합금(Inconel, Incoloy, Hastelloy 등).

Nipoflange는 표준 Nipoflange에 비해 기계적 강도가 추가된 강화 변형으로도 제조됩니다.

웰도플랜지

Weldoflange는 Weld neck 플랜지와 브랜치 피팅 연결(이 경우 Weldolet)의 조합이라는 점에서 Nipoflange와 개념적으로 유사합니다. Weldoflanges는 별도의 부품을 함께 용접하는 방식이 아닌 단일 단조 강철 조각으로 만들어집니다.

엘보플랜지 및 라트로플랜지

기타 덜 일반적인 유형의 플랜지 Olets는 -소위 Elboflange(플랜지와 Elbolet의 조합) 및 "Latroflange"(플랜지와 Latrolet의 조합)입니다. 엘보플랜지는 파이프라인을 45도 각도로 분기하는 데 사용됩니다.

스위블 플랜지

스위블 링 플랜지는 두 결합 플랜지 사이의 볼트 구멍 정렬을 용이하게 하며, 이는 대구경 파이프라인, 해저 및 해상 파이프라인 설치, 얕은 물에서의 파이프 작업 및 유사한 환경과 같은 많은 상황에서 도움이 되는 기능입니다. 스위블 플랜지는 석유화학 및 물 관리 응용 분야에서 오일, 가스, 탄화수소, 물, 화학 물질 및 기타 까다로운 유체에 적합합니다.

예를 들어, 직경이 큰 파이프라인의 경우 파이프의 한쪽 끝에는 표준 용접 넥 플랜지가 있고 다른 쪽 끝에는 스위블 플랜지가 장착되어 있습니다. 파이프의 스위블 플랜지를 회전시키기만 하면 작업자는 더 쉽고 빠르게 볼트 구멍을 완벽하게 정렬할 수 있습니다.

스위블 링 플랜지의 주요 표준은 ASME/ANSI, DIN, BS, EN, ISO 등입니다. 석유화학 분야의 가장 일반적인 표준은 ANSI/ASME B16.5 또는 ASME B16.47입니다.



스위블 플랜지는 모든 재료 등급과 넓은 치수 범위(크기는 3/8"에서 60"까지 다양하고 압력 등급은 150에서 2500까지 다양함)에서 용접-넥, 슬립온-, 랩-조인트, 소켓 용접 등 일반적인 플랜지의 모든 표준 형태로 제공됩니다.

스위블 플랜지는 탄소강(ASTM A105), 합금강(ASTM A182 F1, A182 F5, A182 F9, A182 F91) 및 스테인리스강(ASTM A182 F304, A182 F304L, A182 F316, A182 F316L)으로 제작할 수 있습니다.

확장 플랜지("확장기")

확장 플랜지 또는 "확장 플랜지"는 다음 용도로 사용됩니다.파이프라인의 구멍을 늘리다특정 지점에서 다른 지점으로 파이프를 연결하거나 입구 크기가 다른 펌프, 압축기 및 밸브와 같은 다른 기계 장치에 파이프를 연결합니다.

그림에 표시된 확장 플랜지는 -플랜지가 없는 끝 부분에 더 큰 보어가 있는 용접 넥 플랜지입니다.

확장 플랜지를 사용하여 배관 내경을 늘릴 수 있습니다.한 가지 또는 최대 두 가지 크기로만 가능하며 그 이상은 불가능함(예: 2~3인치 또는 최대 4인치)

익스팬더 플랜지는 맞대기 용접 감속기와 표준 플랜지(파이프 보어가 2개 이상의 크기로 증가하는 경우 표준 솔루션임)의 조합에 비해 더 저렴하고 가벼운 솔루션입니다.

확장 플랜지에 사용되는 가장 일반적인 재료는 A105(고온-탄소강), A350(LTCS) 및 ASTM A182(스테인리스강 이상)입니다.
확장 플랜지의 압력 등급 및 치수는 ANSI/ASME B16.5 사양을 따르며 융기형 또는 평면형(RF, FF)으로 제공됩니다.

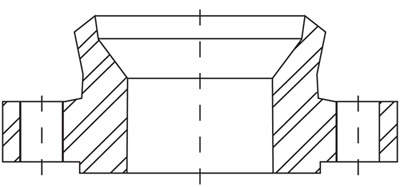

ASME 확장 플랜지 도면.

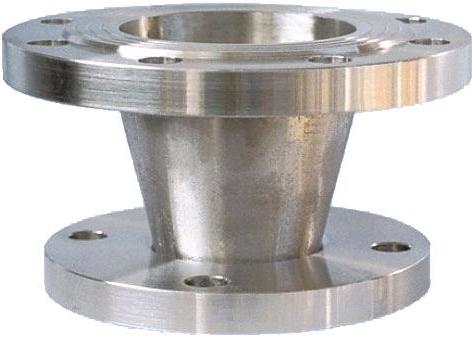

리듀싱 플랜지("리듀서")

리듀서 플랜지라고도 불리는 리듀싱 플랜지는 위에서 본 익스팬더 플랜지와 반대 기능을 갖습니다.파이프라인의 구멍을 줄이는 데 사용됩니다..

배관의 보어는 1~2가지 크기로만 안전하게 줄일 수 있습니다(그렇지 않으면 맞대기 용접 감속기와 표준 플랜지의 조합을 기반으로 한 솔루션을 사용해야 합니다).

리듀싱 플랜지는 대부분의 크기와 재질 등급으로 제공되며 일반적으로 재고가 없습니다.

리듀싱 플랜지는 사양, 크기 및 재료 등급 측면에서 익스팬더 플랜지와 동일한 고려 사항을 따릅니다.

철강 가격 시장 참조 2026

가격은 참고용입니다. 필요한 플랜지 유형, 크기, 압력 ​​등급 및 수량을 알려주시면 제공해 드리겠습니다.무료 견적지금 바로!

FAQ:

1. 배관 시스템에 사용되는 가장 일반적인 유형의 플랜지는 무엇입니까?

가장 일반적인 유형에는 슬립온(SO), 용접 넥(WN), 블라인드, 소켓 용접(SW), 스레드 및 랩 조인트 플랜지가 포함됩니다. 각각은 특정 압력 및 온도 요구 사항을 충족합니다. 고압-압력 적용 분야의 경우 웰드 넥 플랜지가 업계 표준인 반면, 블라인드 플랜지는 파이프 끝이나 압력 용기 개구부를 밀봉하는 데 필수적입니다.

2. 플랜지 연결에서 누출이 발생하는 이유는 무엇입니까?

A: Reddit 엔지니어링 커뮤니티의 피드백에 따르면 누출의 90%는 고르지 않은 볼트 예압이나 부적절한 개스킷 선택으로 인해 발생합니다.

3. 클래스 150 플랜지가 필요한지 아니면 클래스 300 플랜지가 필요한지 어떻게 결정합니까?

A: 설계 압력에 따라 다릅니다. 예를 들어 클래스 150 플랜지의 압력 등급은 화씨 185도에서 약 264psig입니다. 부드러운 개스킷 재질을 사용하는 경우 균일한 밀봉력을 보장하기 위해 더 높은 등급을 선택하는 것이 좋습니다.

4. Weld Neck 플랜지 대 Slip-On Flange: 고압에는 어느 것이 더 좋습니까?

WN(웰드 넥) 플랜지는 고압 및 극한{1}}온도 환경에 탁월합니다. Slip{3}}On 플랜지와 달리 WN 플랜지는 구조적 강화를 제공하고 응력을 분산시키는 테이퍼형 허브를 갖추고 있습니다.

5. 스레드 플랜지의 단점은 무엇입니까?

나사식 플랜지의 주요 단점은 진동이 심하거나 열 순환이 많거나 압력이 높은 시스템에서 누출에 취약하다는 것입니다. 이는 저압, 저온-애플리케이션(예: 물 또는 공기 유틸리티)으로 엄격히 제한됩니다.

6. kg당 스테인레스 스틸 플랜지의 평균 가격은 얼마입니까?

스테인레스 스틸 플랜지의 가격(예:ASTM A182F304/316L)의 가격은 일반적으로 글로벌 니켈 및 몰리브덴 시장에 따라 kg당 $3.50 ~ $7.00입니다. 맞춤형 단조품,-고압 등급(클래스 1500+) 및 Duplex 2205 또는 Inconel과 같은 특수 합금은 표준 탄소강에 비해 단위당 비용을 크게 증가시킵니다.

7. 랩 조인트 플랜지는 루스 플랜지와 동일합니까?

예, 랩 조인트 플랜지는 스텁 엔드와 함께 작동하기 때문에 종종 느슨한 플랜지라고 합니다.

8. RF(Raised Face) 플랜지와 FF(Flat Face) 플랜지 중에서 어떻게 선택합니까?

RF(Raised Face)는 강철 플랜지에 가장 일반적으로 사용되며, 더 작은 개스킷 영역에 압력을 집중시켜 더 단단히 밀봉합니다. 그러나 주철 장비(예: 펌프 또는 밸브)에 볼트를 체결할 때는 플랫 페이스(FF)를 사용해야 합니다.

9. 산업용 플랜지의 일반적인 고장 원인은 무엇입니까?

플랜지 파손은 일반적으로 부적절한 볼트 장력, 개스킷 성능 저하 또는 응력 부식 균열(SCC)로 인해 발생합니다.

10. 스펙타클 블라인드와 링 스페이서의 차이점은 무엇입니까?

스펙타클블라인드는 단단한 판(블라인드)과 중공고리(스페이서)로 구성된 안경 모양의 안전장치입니다. 이를 통해 회선이 "개방"인지 "폐쇄"인지 시각적으로 확인할 수 있습니다. 단일 링 스페이서는 라인이 영구적으로 개방된 경우에만 사용되지만 유지 관리 중에는 임시 격리가 필요할 수 있습니다.
