플랜지의 종류

플랜지 타입

이전에 설명한 바와 같이 가장 많이 사용되는 플랜지 유형 ASME B16.5 : 용접 목, 슬립 온, 소켓 용접, 랩 조인트, 스레드 및 블라인드 플랜지. 아래에서 각 에 대한 간략한 설명과 정의를 찾을 수 있습니다. 자세한 이미지로 완료된 형식입니다.

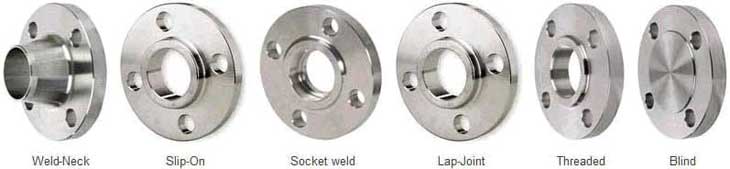

가장 일반적인 플랜지 유형

용접 목 플랜지

용접 목 플랜지는 긴 테이퍼 허브에서 쉽게 인식 할 수 있습니다, 파이프 나 피팅에서 벽 두께로 점차적으로 간다.

긴 테이퍼 허브는 사용하기 위한 중요한 보강을 제공합니다. 고압, 영하 및/또는 상승과 관련된 여러 응용 프로그램 온도. 플랜지 두께에서 파이프 로의 원활한 전환 또는 테이퍼에 의해 영향을 받는 피팅 벽 두께는 매우 유익합니다. 라인 확장 또는 기타로 인해 반복되는 굽힘 조건 하에서 가변 힘.

이 플랜지는 짝짓기의 내부 직경에 맞게 지루합니다. 파이프 또는 피팅이므로 제품 흐름에 제한이 없습니다. 이 관절의 난류를 방지하고 침식을 줄입니다. 그들은 또한 제공 테이퍼 허브를 통한 우수한 응력 분포와 결함 감지를 위한 방사선 촬영.

이 플랜지 유형은 단일 전체 침투, V 용접 (Buttweld)와 파이프 또는 피팅에 용접됩니다.

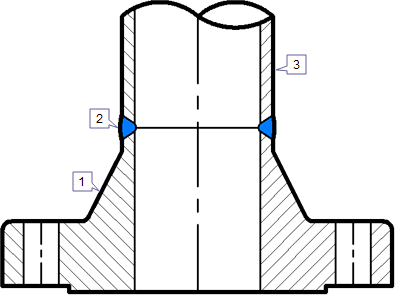

용접 목 플랜지의 세부 사항

1. 용접 목 플랜지2. 엉덩이 용접
3. 파이프 또는 피팅

플랜지에 슬립

내부 압력하에서 슬립 온 플랜지에서 계산된 강도 용접 목 플랜지의 3분의 2의 순서와 피로아래의 삶은 후자의 약 3분의 1입니다.

파이프와의 연결은 2 개의 필렛 용접뿐만 아니라 플랜지 내부의 외부로 이루어집니다.

이미지의 X 측정값은 대략 다음과 같습니다.
파이프 + 3mm의 벽 두께.

이 공간은 용접 과정에서 플랜지 페이스를 손상시키지 않도록 해야 합니다.

플랜지의 단점은, 그 원리는 항상 먼저 파이프입니다 용접한 다음 피팅만 사용해야 합니다. 플랜지와 팔꿈치 또는 플랜지 와 티가 불가능하기 때문에 명명 된 피팅은 스트레이트 엔드, 그 완전한 슬립 온 플랜지에서 미끄러졌다.

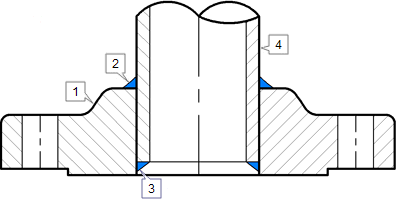

슬립 온 플랜지의 세부 정보

1. 플랜지에 슬립2. 외부 의 채워진 용접
3. 내부의 채워진 용접4. 파이프

소켓 용접 플랜지

소켓 용접 플랜지는 처음에 작은 크기에 사용하기 위해 개발되었다 고압 배관. 그들의 정적 강도는 플랜지에 슬립과 동일합니다. 그러나 그들의 피로 강도는 이중 용접 슬립 온보다 50 % 더 큽 플랜지.

파이프와의 연결은 1 개의 필렛 용접으로 수행됩니다. 플랜지 바깥쪽. 그러나 용접하기 전에 공간을 만들어야 합니다. 플랜지 또는 피팅 및 파이프 사이.

ASME B31.1 1 1998 127.3 용접 (E) 소켓 용접 조립에 대한 준비 말한다 :
용접 전에 조인트조립에서 파이프 또는 튜브는 소켓에 최대 깊이로 삽입한 다음 철회 약 1/16"(1.6 mm) 끝 사이의 접촉에서 멀리 파이프와 소켓의 어깨.

소켓 용접의 바닥 간격의 목적은 일반적으로 발생할 수 있는 용접의 루트에서 잔류 응력 감소 용접 금속의 응고 중. 이미지는 X를 보여줍니다 확장 간격을 측정합니다.

이 플랜지의 단점은 바로 격차가, 그 만들어야한다. 부식성 제품에 의해, 주로 스테인레스 강 파이프 시스템에서, 파이프와 플랜지 사이의 균열은 부식 문제를 줄 수 있습니다. 일부 이 플랜지 도 허용되지 않습니다. 나는 이것에 전문가가 아니에요 중요하지만 인터넷에서는 많은 정보를 찾을 수 있습니다. 부식의 형태.

또한이 플랜지 카운트의 경우, 그 원리는 항상 먼저 파이프를 용접한 다음 피팅해야합니다.

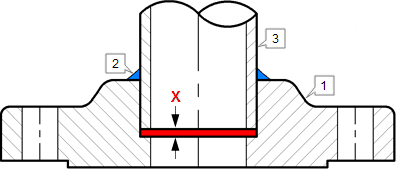

소켓 용접 플랜지의 세부 사항

1. 소켓 용접 플랜지2. 채워진 용접3. 파이프
Ⅹ= 확장 간격

랩 조인트 플랜지

랩 조인트 플랜지는 다른 것과 동일한 공통 치수를 가지고 있습니다. 그러나 이 페이지에 명명 된 플랜지는 제기 된 얼굴이 없습니다, 그들은 "랩 조인트 스텁 엔드"와 함께 사용됩니다.

이 플랜지는 슬립 온 플랜지와 거의 동일합니다. 플랜지 면의 교차점과 스텁 엔드의 플랜지 부분을 수용할 수 있습니다.

그들의 압력 유지 능력은 거의, 있는 경우, 그보다 더 나은 플랜지에서 슬립과 어셈블리의 피로 수명은 10분의 1에 불과합니다. 용접 목 플랜지의.

그들은 모든 압력에서 사용할 수 있으며 전체 크기로 사용할 수 있습니다. 범위. 이 플랜지는 파이프 위로 미끄러져 용접되거나 그렇지 않은 경우 그것에 고정. 볼트 압력은 가스켓에 의해 전달됩니다. 파이프 랩(스텁 엔드)의 뒷면에 대한 플랜지의 압력.

랩 조인트 플랜지는 다음과 같은 특별한 장점이 있습니다.

• 파이프 주위를 회전할 수 있는 자유는 상대 플랜지 볼트 구멍의 라이닝을 용이하게 합니다.

• 파이프의 유체와의 접촉부족은 종종 부식 방지 파이프가 있는 저렴한 탄소 강철 플랜지.

• 빠르게 침식되거나 부식되는 시스템에서 플랜지는 재사용을 위해 인양될 수 있습니다.

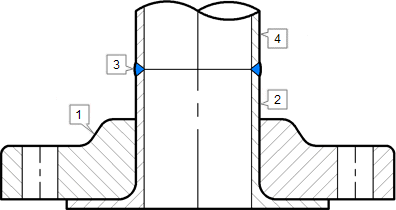

랩 조인트 플랜지의 세부 정보

1. 랩 조인트 플랜지2. 스텁 엔드
3. 엉덩이 용접4. 파이프 또는 피팅

스텁 엔드

스텁 엔드는 항상 랩 조인트 플랜지와 함께 백업 플랜지로 사용됩니다.

이 플랜지 연결은 저압 및 비임계 응용 분야에서 적용되며 저렴한 플랜징 방법입니다.
예를 들어 스테인레스 스틸 파이프 시스템에서는 탄소 강철 플랜지가 제품과 접촉하지 않기 때문에 적용해야 합니다. 파이프.

스텁 엔드는 거의 모든 파이프 직경에서 사용할 수 있습니다. 치수 및 치수 공차는 ASME B.16.9 표준에 정의됩니다. 경량 부식 방지 스텁 엔드(피팅)는 MSS에 정의되어 있습니다. SP43.

스텁 엔드가 있는 랩 조인트 플랜지

나사로 된 플랜지

나사로 된 플랜지는 메인 과 함께 특별한 상황에 사용됩니다. 이점은 용접없이 파이프에 부착 할 수 있다는 것입니다. 스레드와 함께 씰 용접도 사용됩니다. 연결.

대부분의 크기와 압력 등급에서 여전히 사용할 수 있지만, 나사 오늘날 피팅은 거의 독점적으로 작은 파이프 크기로 사용됩니다.

나사로 된 플랜지 또는 피팅은 파이프 시스템에 적합하지 않습니다. 파이프에 실을 절단 할 수 없기 때문에 얇은 벽 두께. 따라서 두꺼운 벽 두께를 선택해야합니다 ... 더 두꺼운 것은 무엇입니까?

ASME B31.3 배관 가이드 말한다:
250 psi 이상의 증기 서비스에 강철 파이프가 나사로 연결되고 사용되는 곳 또는 220 ° F 이상의 수온을 가진 100 psi 이상의 수자원 서비스의 경우, 파이프는 원활해야하며 두께는 적어도 동일합니다. ASME B36.10의 일정 80.

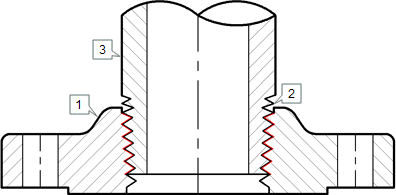

스레드 플랜지의 세부 정보

1. 나사로 된 플랜지2. 스레드3. 파이프 또는 피팅

블라인드 플랜지

블라인드 플랜지는 보어없이 제조되며 배관, 밸브 및 압력 용기 개구부의 끝을 비우는 데 사용됩니다.

내부 압력 및 볼트 로딩의 관점에서, 블라인드 플랜지, 특히 큰 크기에서 가장 높은 스트레스를 받습니다. 플랜지 유형입니다.

그러나 이러한 응력의 대부분은 중심 근처의 굽힘 유형입니다. 그리고 표준 내부 직경이 없기 때문에,이 플랜지는 고압 온도 응용 프로그램에 적합합니다.

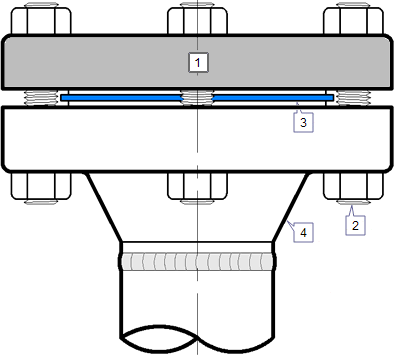

블라인드 플랜지의 세부 정보

1. 블라인드 플랜지2. 스터드 볼트3. 가스 켓4. 기타 플랜지
