열간 압출이란 무엇입니까?

열간 압출이란 무엇입니까? 2026년 가이드

열간 압출은 재료를 재결정 온도 이상으로 가열하고 다이를 통과시켜 복잡한 단면을 만드는 금속 성형 공정입니다.{0}} 2026년 열간 압출 산업용 프로파일의 비용은 일반적으로 재료 등급(예: 스테인리스강 대 니켈 합금)에 따라 kg당 $3.50~$12.00입니다. 이 방법은 항공우주, 석유 및 가스, 화학 처리에 사용되는 이음매 없는 파이프와 복잡한 형상을 생산하는 데 필수적입니다.

열간 압출은 단면이 일정한 긴 금속 부품을 만드는 데 사용되는-고온 제조 공정입니다.- 금속 빌렛은 강철 합금의 경우-종종 1000~1300도를 초과하여 가열됩니다.

이 공정은 ASTM A511(스테인리스강 기계 튜빙용) 및 ASTM A106(탄소강 파이프용)과 같은 국제 표준의 적용을 받습니다. 이는 Duplex 2205 또는 Inconel 625와 같이 실온에서 성형하기 어려운 재료에 선호되는 방법입니다. 입자 구조와 우수한 기계적 무결성이 가능합니다.

작동 방식:

1. 금속 빌렛은 용광로에서 가열됩니다.

2. 컨테이너 내부에 배치됩니다.

3. 램이 다이 개구부를 통해 뜨거운 금속을 밀어냅니다.

4. 금속은 원하는 모양으로 흘러나옵니다.

열간 압출 강관 가격

소재 카테고리	일반 등급	가격대(USD/kg)	가격대(USD/톤)
탄소강	ASTM A106, Q355	$1.20 – $2.50	$1,200 – $2,500
스테인레스 스틸	304L, 316L, 310S	$3.50 – $5.80	$3,500 – $5,800
이중 강철	S31803, S32205	$6.00 – $8.50	$6,000 – $8,500
니켈 합금	인코넬 625, 하스텔로이	$25.00 – $45.00	$25,000 – $45,000

열간 압출 기술은 재결정 온도 이상으로 금속을 압출하고 튜브 블랭크를 다이에서 압출하여 다이-형 단면을 얻는 파이프의 금속 성형 방법입니다. 열간 압출 공정 중에 튜브 블랭크는 세 가지 압축 상태 모두에서 변형됩니다. 이는 강관의 작은 변형 문제를 해결할 수 있을 뿐만 아니라 파이프 내부 및 외부 표면의 인장 응력으로 인한 결함을 방지할 수 있습니다. 따라서 열간 압출 성형 방법은 특히 다양한 합금강, 스테인레스강, 고강도강, 니켈- 기반 초합금 프로파일, 파이프 등의 성형에 적합합니다. 열간 압출 공정은 복잡한 형상, 다단계/소형 배치 형상 및 기계 가공이 어려운-재료를 생산하는 데 적합합니다. 동시에, 열간 압출로 얻은 이음매 없는 강관은 힘이 압축되는 제조 공정의 결과입니다.

한편, 압연(종방향 및 횡방향 압연) 생산 방법에 비해 압출 방법은 금속이 변형될 때 3차원 압축 응력이 발생하는 것이 특징입니다.- 이러한 최적의 응력 상태에서 강철 등급이 크고 변형 저항이 높은 스테인레스 스틸 파이프에 대해 우수한 변형, 내부 및 외부 표면 품질 및 금속 조직 구조를 얻을 수 있습니다. 스테인레스 스틸 이음매없는 파이프 압출 공법을 사용하는 가장 큰 장점은 연속 주조 빌렛을 원료로 직접 사용할 수 있다는 것입니다. 제품 품질이 안정적이고 다양성이 유연합니다. 열간압출 마감파이프를 직접 생산할 수 있으며, 다양한 특수-형상 스테인레스 스틸 파이프도 생산할 수 있습니다. 그러나 강관 압출 생산의 단점은 수율이 낮다는 점이다. 수율을 향상시키기 위해 외국 제조업체는 생산 공정을 개선했습니다. 수요가 많은 품종의 경우 일반적으로 사전 드릴링, 유압 펀칭 리밍, 튜브 압출 등의 생산 공정이 사용됩니다.

반면, 재료 블록에서 가공하는 전통적인 방법(선반, 밀링)에 비해 열간 압출 공정은 재료를 다이 보어를 통과시켜 모양을 형성함으로써 가공 시간을 많이 절약합니다. 열간 압출 프로파일은 솔리드 성형으로 생산되므로 용접 단계를 줄일 수 있습니다. 또한 응력완화 효과도 절약할 수 있어 용접 시 열변형이 발생하므로 원가절감에 크게 기여합니다. 또한, 용접부의 품질 저하를 방지할 수 있어 최종 제품의 신뢰성을 향상시킬 수 있다.

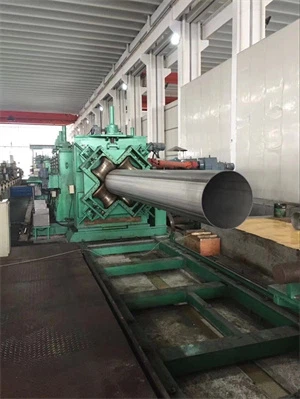

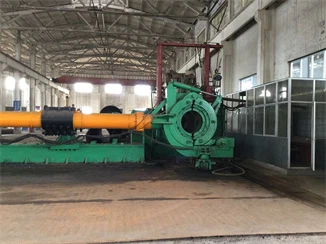

열간 압출 라인 사양

매개변수	능력 범위	공통표준
외경(OD)	20mm – 250mm	ASME B36.10 / B36.19
벽 두께	2mm – 35mm	SCH 10S에서 SCH XXS로
길이	최대 12미터	고정 또는 임의 길이
표면 마감	절임, 샌드-블라스팅 또는 기계 가공	-
치수 공차	±0.5% ~ ±1.0%	ASTM A530

응용

이러한 고품질, 고정밀,{1}}변형이 어려운-특수강 제품의 생산 공정에는 종종 특수 제련, 주조, 압연, 단조 생산 및 연구 개발 능력과 냉간 압연 및 열처리를 포함한 일련의 파이프 가공 공정이 필요합니다. 용량. 열간 압출 파이프의 생산 공정은 열간 압출 방법을 채택하고 3-응력 변형은 금속 밀도와 균일성이 우수하여 거의 모든 종류의 강철 생산에 적합하며, 특히 변형이 어려운-}-고합금강과 다양한 특수{9}}형 파이프 생산에 적합합니다. 특수 처리 장점. 열간 압출 철강 제품은 군사 산업, 원자력, 화력, 항공, 광업, 석유 및 석유화학 제품과 같은 국가 경제의 핵심 분야와 대체할 수 없는 고급- 응용 분야에서 성능 이점을 갖고 있습니다.

열간 및 냉간 압출

특징	열간 압출	냉간 압출
근무온도	재결정 이상	실온
재료 수율	높음(힘이 덜 필요함)	보통 (가공경화 발생)
표면 품질	무광택/산화(산세척 필요)	밝고/부드럽다
복잡성	매우 복잡한 형상을 생성할 수 있음	단순하고 대칭적인 부품에 가장 적합
상대 비용	크고 무거운 부품의 경우 더 낮음	다단계 다이로 인해 더 높은-

응용

• 석유 및 가스: 원활한 흐름선 및 해저 매니폴드이중 2205 파이프.

• 발전: 310S 스테인레스 스틸로 제작된 고온-보일러 튜브.

• 화학 처리: 내부식성{0}}내식성 열 교환기 튜브하스텔로이 C276 파이프.

FAQ:

1. 금속 제조에서 열간 압출이란 무엇입니까?

열간 압출은 금속 빌렛을 재결정 온도 이상으로 가열하고 유압 프레스를 사용하여 성형 다이를 통과시키는 고온 금속 성형 공정입니다. 파이프, 바, 튜브 등

2. 니켈 합금과 스테인리스강에 열간 압출이 선호되는 이유는 무엇입니까?

열간 압출은 인코넬이나 듀플렉스 강철과 같은 고강도 재료의 유동 응력을 크게 줄여주기 때문에 선호됩니다.{0}} 고온(일반적으로 1000~1250도)에서 금속을 가공함으로써 변형 중 가공 경화를 방지하는 공정입니다.

3. 열간 압출의 일반적인 온도 범위는 무엇입니까?

탄소강: 1000도 ~ 1300도(1832도 F ~ 2372도 F)

스테인레스 스틸: 1050도 ~ 1250도

니켈 합금: 1100도 ~ 1230도

4. 열간 압출은 금속의 기계적 특성에 어떤 영향을 줍니까?

열간 압출은 주조 구조를 분해하고 입자 크기를 미세화하여 기계적 특성을 향상시킵니다. 이는 주조 부품에 비해 종방향 기계적 특성, 더 높은 인장 강도 및 향상된 충격 인성을 향상시킬 수 있습니다.

5. 열간압출로 이음매 없는 파이프를 생산할 수 있나요?

예, 열간 압출은 주요 방법 중 하나입니다. ASME B36.10/B36.19 표준에 따라 석유, 가스 및 화학 처리 산업에 사용되는 "두꺼운 벽" 심리스 튜빙을 생산하기 위한 표준입니다.

6. 열간압출 vs. 냉간압출: 산업용 파이프에는 어느 것이 더 좋나요?

열간 압출은 직경이 크고-벽이 두꺼운 산업용 파이프와 고{2}}합금 재료에 탁월한 성능을 발휘합니다.

냉간 압출은 더 나은 표면 마감과 치수 공차를 제공하는 반면, 열간 압출은 더 높은 변형 비율을 처리하고 내부 응력을 제거합니다.

Zhengzhou Huitong Pipeline Equipment Co., LTD 소개

HT PIPE는 -잘 알려진 재고 판매업체이자 수출업체입니다. 우리는 15+ 수출 경험이 있는 스테인레스/탄소/니켈 합금 소재 공급업체입니다. 우리는 파이프, 플레이트, 환봉뿐만 아니라 파이프 피팅, 플랜지 등도 제공합니다. 자세한 내용과 가격은 무료로 문의하십시오.
