파이프와 튜브의 차이점은 무엇입니까?

사람들은 파이프와 튜브라는 단어를 같은 의미로 사용하며 둘 다 같다고 생각합니다. 그러나 파이프와 튜브에는 상당한 차이가 있습니다.

짧은 대답은 다음과 같습니다. PIPE는 유체와 가스를 분배하기위한 둥근 관이며, 파이프 이송 용량의 대략적인 표시를 나타내는 공칭 파이프 크기 (NPS 또는 DN)로 지정됩니다. TUBE는 외경 (OD) 및 벽 두께 (WT)로 측정 된 원형, 직사각형, 정사각형 또는 타원형 중공 단면으로 인치 또는 밀리미터로 표시됩니다.

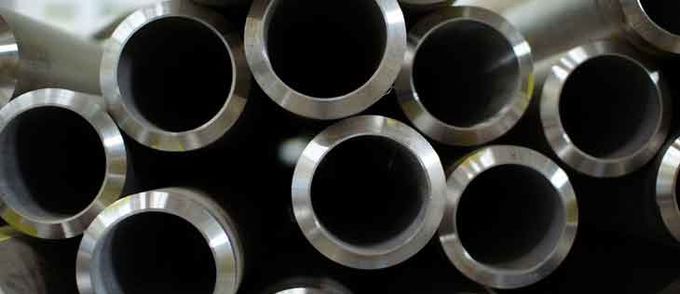

파이프 란??

파이프는 제품의 운반을 위해 단면이 둥근 중공 형 단면입니다. 제품에는 유체, 가스, 펠릿, 분말 등이 포함됩니다.

파이프의 가장 중요한 치수는 외경 (OD)과 벽 두께 (WT)입니다. OD 빼기 2 배 WT (시간표) 파이프의 액체 용량을 결정하는 파이프의 내경 (ID)을 결정합니다.

실제 OD 및 ID의 예

실제 외경

• NPS 1 실제 OD =1.5 / 16" (33.4mm)

• NPS 2 실제 OD =2.3 / 8" (60.3mm)

• NPS 3 실제 OD =3½" (88.9mm)

• NPS 4 실제 OD =4½" (114.3mm)

• NPS 12 실제 OD =12¾" (323.9mm)

• NPS 14 실제 OD =14" (355.6mm)

1 인치 파이프의 실제 내경.

• NPS 1-SCH 40=OD33,4 mm-WT. 3,38mm-ID 26,64mm

• NPS 1-SCH 80=OD33,4 mm-WT. 4,55mm-ID 24,30mm

• NPS 1-SCH 160=OD33,4 mm-WT. 6,35mm-ID 20,70mm

위에서 정의한 것과 같이 내부 직경은 oudside 직경 (OD) 및 벽 두께 (WT).

파이프의 가장 중요한 기계적 매개 변수는 압력 등급, 항복 강도 및 연성입니다.

파이프 공칭 파이프 크기와 벽 두께 (일정)의 표준 조합은 ASME B36.10 및 ASME B36.19 사양 (각각 탄소 및 합금 파이프, 스테인리스 강 파이프)에 포함됩니다.

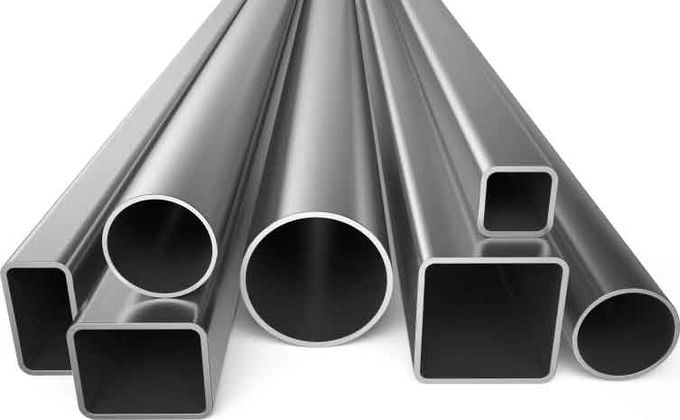

튜브 란??

TUBE라는 이름은 압력 장비, 기계 애플리케이션 및 계측 시스템에 사용되는 원형, 정사각형, 직사각형 및 타원형 중공 섹션을 나타냅니다.

튜브는 외경과 벽 두께로 인치 또는 밀리미터로 표시됩니다.

파이프 대 튜브, 10 가지 기본 차이점
