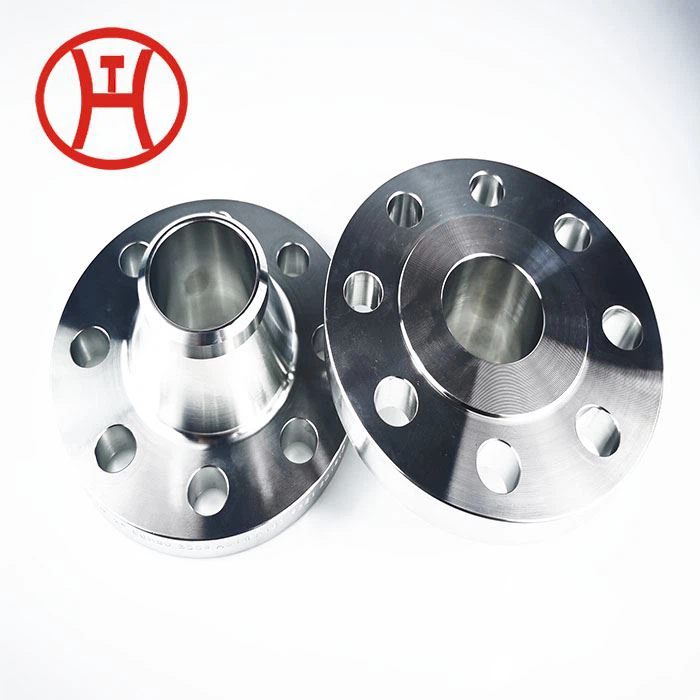

스틸 플랜지
플랜지는 용접 다음으로 두 번째로 많이 사용되는 접합 방법입니다. 플랜지는 조인트를 해체해야 할 때 사용됩니다.
유지 보수를 위한 유연성을 제공합니다. 플랜지는 파이프를 다양한 장비 및 밸브와 연결합니다.
유형: WN, SO, TH, PL, LWN, BL 요법.
표준: ASME B16.5, ASMEB16.47, DIN, JIS, 기타
자료: 탄소, 합금, 니켈 합금, 스테인리스, 티타늄

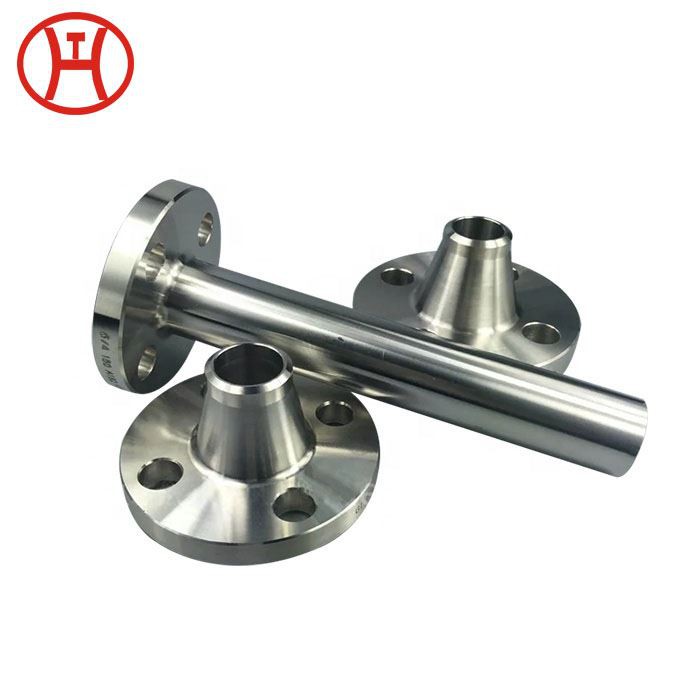

우리는 플랜지를 공급할 수 있습니다: 블라인드 플랜지, 용접 넥 플랜지, 긴 용접 넥 플랜지, 슬립 온 플랜지, 스레드 플랜지, 소켓 용접 플랜지, 플레이트 플랜지, 스페타클 블라인드 플랜지, 랩 조인트 플랜지, 오리피스 플랜지
| 플랜지/단조/링/디스크 | |||
| 유형: | WN/LWN/SO/SW/블라인드/플레이트/나사산/앵커/회전/둘레/랩 조인트/감소/오리피스 | ||
| 스펙타클 블라인드/패들 블라인드/스페이서 링/오리피스 플레이트/블리드 링 | |||
| 특수 제품: 링/단조품/디스크/샤프트 슬리브 | |||
| 기준 | 유형 | 수업 | 크기 |
| ASME B16.5 | WN/LWN/SO/블라인드/랩 조인트 | 150#-2500# | 1/2"-24"(블라인드 플랜지 2500lb 1/2"-12" 제외) |
| SW 플랜지 | 150#-1500# | 1/2"-3"(1500# 1/2"-2 1/2" 제외) | |
| 스레드 | 150#-900# | 1/2"-24" | |
| 1500# 2500# | 1/2"-2 1/2" | ||
| ASME B16.47 시리즈 A | WN/블라인드 플랜지 | 150# -900# | 22& quot;-48& quot;(900# 제외 사이즈:26& quot;-48& quot;) |
| ASME B16.47 시리즈 B | WN/블라인드 플랜지 | 75#-300# | 26"-48" |
| 400# 600# 900# | 26"-36" | ||
| DIN2527 | 블라인드 플랜지 | PN6-PN100 | DN10-DN1000 |
| DIN2543 | SO 플랜지 | PN16 | DN10-DN1000 |
| DIN2544 | SO 플랜지 | PN25 | DN10-DN1000 |
| DIN2545 | SO 플랜지 | PN40 | DN10-DN500 |
| DIN2565 | 넥이 있는 나사산 플랜지 | PN6 | DN6-DN200 |
| DIN2566 | 넥이 있는 나사산 플랜지 | PN16 | DN6-DN150 |
| DIN2567 | 넥이 있는 나사산 플랜지 | PN25 PN40 | DN6-DN150 |
| DIN2568 | 넥이 있는 나사산 플랜지 | PN64 | DN10-DN150 |
| DIN2569 | 넥이 있는 나사산 플랜지 | PN100 | DN10-DN150 |
| EN1092-1:2002 | 용접용 플레이트 플랜지/용접 플레이트 칼라가 있는 느슨한 플레이트 플랜지 또는 래핑된 파이프 끝단용/블라인드 플랜지/WN 플랜지 | PN2.5-PN100 | DN10-DN4000 |
| JIS B2220 | 용접 플랜지, 랩 조인트 플랜지, 나사 플랜지 | PN6-PN100 | DN10-DN1500 |
| BS4504 BS10 테이블D/E | 용접용 플레이트 플랜지/WN 플랜지/블랭크 플랜지 | PN6-PN100 | DN10-DN1500 |
| 씰링 표면 | RF FF RTJ TF GF LF LM | ||
| 플랜지 페이스 마감 | 스톡 마감/나선 톱니/동심 톱니/부드러운 마감(Ra 3.2 및 6.3 마이크로미터) | ||
| 125-250 AARH(부드러운 마무리라고 함) | |||
| 250-500 AARH(스톡 마무리라고 함) | |||

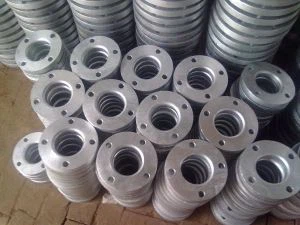

| 코팅 | 소실, 황색 도료, 방청유, 아연도금 등 | ||
| 재료 표준 | 탄소강 | ASTM A105 | |
| ASTM A266 | ASTM A266 GR.4 | ||
| ASTM A350 | ASTM A350 LF2/LF3 | ||
| ASTM A694 | ASTM A694 F42/F46/F52/F56/F65/F70 | ||
| 합금강 | ASTM A182 | ASTM A182 F5/F9/F11/F22/F91 | |
| 스테인레스 스틸 | ASTM A182 | ASTM A182 F304/F304L | |
| ASTM A182 F316/F316L/F316Ti | |||
| ASTM A182 F316MoLN/F316LN | |||
| ASTM A182 F310/F317L/F347 | |||
| ASTM A182 F51/F53/F55/F44/F904L/F60/F62 | |||
| 니켈 합금강 | ASTM B564 | 하스텔로이 C22/C276/C2000 | |
| Incoloy 600/625 Incoloy 800/800H/800HT | |||
| Incoloy 925/926 합금 20/31 | |||
| 모넬 400/모넬 K-500 | |||
| ASTM B462 | 하사텔로이 G30 하스텔로이 C22/C276/C-2000 | ||
| Incoloy A286, 합금 20/31 | |||
| AL-6XN 하스텔로이 B2/B3 | |||
| 쿠니 | ASTM B151 | CuNi 70/30 90/10 | |
