스테인레스 스틸 시트 S31803

Zhengzhou Huitong Pipeline Equipment Co., Ltd.는 중국의 스테인레스 강판 s31803의 주요 제조업체 및 공급업체 중 하나입니다. 스테인레스 강판 s31803을 구입해 주셔서 진심으로 환영합니다. 우리 공장은 또한 맞춤형 주문을 받아들입니다. 경쟁력 있는 가격과 우수한 서비스를 마음껏 즐기시기 바랍니다.

S31803 스테인레스 강판 가격 2026|ASTM A240, 2205 및 공급업체



S31803 스테인레스 강판, 일반적으로 알려진듀플렉스 2205, 기존 300 시리즈 스테인리스강보다 높은 강도와 ​​더 나은 염화물 및 응력{0}부식 저항성을 결합합니다. 그것은 널리 사용됩니다석유 및 가스, 화학 처리, 해수 장비, 담수화, 해양 및 압력{0}}용기 응용 분야.



2026년의 중국-원산 가격 범위는 대략 다음과 같습니다.$3.0~$6.3/kg, 두께, 표면 마감, 주문 수량, 인증 및 가공에 따라 다릅니다. ASTM A240/A240M은 압력 용기 및 일반 용도의 스테인리스 강판, 시트 및 스트립에 사용되는 기본 사양입니다.





주요 사실 요약

매개변수	값	원천
UNS 지정	S31803	ASTM A240 표 1
일반적인 상표명	듀플렉스 2205	업계 컨벤션
유럽 ​​지정	EN 1.4462, X2CrNiMoN22-5-3	EN 10088-2
단조 등급 상당품	F51 (S31803), F60 (S32205)	ASTM A182 표 1
기본-제품 사양	ASTM A240/A240M	ASTM A240 §1.2
공차, 마감, 평탄도	ASTM A480/A480M	ASTM A480 §1.1
시트 정의	두께 4.76mm(3/16인치) 미만, 너비 610mm(24인치) 이상	ASTM A480 §3
플레이트 정의	4.76mm(3/16인치) 이상, 너비 254mm(10인치) 이상	ASTM A480 §3
화학(Cr/Mo/N)	21.0–23.0 / 2.5–3.5 / 0.08–0.20	ASTM A240 표 1
PREN, 산술 최소값	30.5	A240 한도에서는 Cr + 3.3Mo + 16N
PREN, 산술 최대값	37.8	A240 한도에서는 Cr + 3.3Mo + 16N
항복 강도, 0.2%, 최소	450MPa(65ksi)	ASTM A240 표 2
인장 강도, 최소	620MPa(90ksi)	ASTM A240 표 2
신장, 최소	50mm에서 25%	ASTM A240 표 2
경도, 최대	293HBW / 31HRC	ASTM A240 표 2
용액 처리, 최소	1,040도(1,900도 F), 담금질	ASTM A480 표 A1.2
ASME B31.3 허용 응력, 38도 이하	207MPa(30.0ksi)	ASME B31.3 표 A-1
최대 설계 온도, ASME B31.3	315도(600도 F)	ASME B31.3 표 A-1
충격 테스트 없이 최소 설계 온도	−51도(−60도 F)	ASME B31.3 표 A-1
지속적인 서비스 한도	300도(위 시그마 위상)	업계 컨센서스
밀도	7.80g/cm3	ASTM A240 / 생산자 데이터
2026 플레이트 시트 가격, FOB 중국	USD 3.00–6.30/kg, 2B 마감	2026년 시장 추정



S31803 시트 가격 2026

S31803 시트 유형	일반적인 두께	2026년 가격
열간압연 시트/플레이트	3~6mm	$3.0~$4.0/kg
열간압연 시트/플레이트	6~12mm	$3.1~$4.2/kg
열간압연판	12~25mm	$3.2~$4.5/kg
냉간 압연 시트	1~2mm	$3.5~$5.0/kg
냉간 압연 시트	2~3mm	$3.4~$4.8/kg
크기 시트로-자르기-	다양한	$3.8~$6.3/kg

S31803 스테인레스 강판의 가격은 글로벌 니켈 및 크롬 합금 추가 요금, 압연 공장, 치수 및 주문 수량에 따라 변동됩니다.

무료 견적



스테인레스 스틸 시트 S31803:

스테인레스 강판 S31803은 또한 고온에 강하므로 석유 및 가스 정제소, 화학 처리 공장, 고열에 노출되는 기타 산업 응용 분야에 사용하기에 이상적입니다.- 또한 SA 240 S31803은 열팽창 계수가 낮아 정밀 가공이 필요한 응용 분야에 이상적입니다. 또한 고온에 대한 내성이 있어 높은 열에 노출되는-산업 응용 분야에 이상적입니다.



표면 마감 측면에서 S31803 스테인리스 강판은 열간 압연, 냉간 압연,{2}}새틴 등 다양한 유형으로 제공됩니다. 열간압연 마감재는 표면이 거칠고 높은 내마모성을 요구하는 용도에 적합합니다.HT 파이프UNS S31803 플레이트, 시트 코일 및 스트립을 공급합니다. 제작, 용접, 성형이 용이하여 압력용기, 열교환기, 탱크 등 다양한 용도에 적합합니다. 또한 교량, 해양 플랫폼 및 파이프라인 건설에도 일반적으로 사용됩니다.



이중 강철 S31803 시트 및 플레이트 사양

사양: ASTM A240 / ASME SA240

치수표준: JIS, AISI, ASTM, GB, DIN, EN 등

너비: 1000mm, 1219mm, 1500mm, 1800mm, 2000mm, 2500mm, 3000mm, 3500mm 등

길이: 2000mm, 2440mm, 3000mm, 5800mm, 6000mm 등

두께: 0.3mm ~ 120mm

형태: 코일, 호일, 롤, 일반 시트, 심 시트, 천공 시트, 체크 플레이트, 스트립, 플랫, 블랭크(원형), 링(플랜지) 등

표면 마무리: 열연판(HR), 냉연판(CR),2B, 2D, BA, NO.1, NO.4, NO.8, 8K, 거울, Chequered, Embossed, Hair Line, Sand blast, Brush, Etching, SATIN(Met with Plastic Coated) 등

이중 강철 S31803 시트 및 플레이트의 화학 성분

이중 강철 S31803 시트 및 플레이트의 기계적 특성

S31803 물리적 특성

두 가지 주름에 주목할 필요가 있습니다. A480의 인치 버전은 시트를 -판 경계에-3/16인치 또는 4.76mm로 배치하는 반면 SI 버전은 5.00mm로 반올림합니다. 따라서 4.8mm 평판 제품은 A480 아래의 시트이고 A480M 아래의 플레이트이며 부록 A2 및 A3의 두께 공차 표는 둘 사이에 다릅니다. 미터법으로 구매하고 공장에서 영국식으로 견적을 제시하는 경우 주문하기 전에 어떤 에디션이 적용되는지 알려주세요.

피팅: PREN 번호와 CPT를 생성하는 테스트

피팅 성능은 PREN으로 시작됩니다. S31803의 경우 규정 준수 구성 범위에서 30.5~37.8에 걸쳐 있으며, 316L은 24~25, 2507은 42~43입니다.

틈새 부식

2205의 경우 ASTM G48의 임계 틈새 온도는 대략 25~35도이며, 공식 온도보다 지속적으로 15~25도 낮습니다. 이러한 격차는 자유롭게 흐르는 해수 라인에서 완벽하게 작동하는 2205 시트가 개스킷 아래에서 40도 각도로 천공될 수 있는 이유입니다.- 형상에 조인트가 포함된 경우 틈새 온도에 대비하여 설계하고 CPT만 명명하는 사양은 허용하지 않습니다.

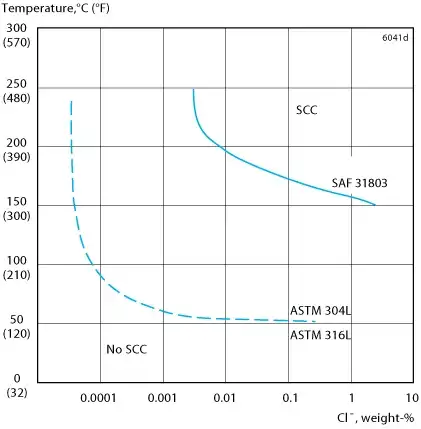

염화물 응력 부식 균열

이는 오스테나이트 등급에 대한 2205의 가장 확실한 승리입니다. 염화물 SCC 저항은 304 및 316L의 경우 약 60도에 비해 약 150도까지 확장됩니다.

산

사워 서비스 및 ISO 15156-3

석유 및 가스 서비스의 경우 2205 시트는 정의된 봉투 내에서 NACE MR0175/ISO 15156-3에 따라 인증되었습니다. 요구사항은 다음과 같습니다.

• 용액-어닐링 및 액체{1}}담금질 상태.
• 부피 기준으로 페라이트 함량이 35%~65%입니다.
• 최대 경도는 36HRC입니다.

응력 부식 균열

1996년 업계에서는 최소 크롬을 21.0%에서 22.0%로, 최소 몰리브덴을 2.5%에서 3.0%로, 최소 질소를 0.08%에서 0.14%로 높이는 강화된 버전인 S32205를 등록했습니다. 그 외에는 아무것도 바뀌지 않았습니다. 최대값은 동일하고 기계적 요구 사항은 거의 동일하며 두 등급 모두 ASTM A240에 유지됩니다.

왜 질소가 중요한가요?

질소는 이중 스테인리스강에서 세 가지 역할을 합니다. 이는 강력한 오스테나이트 형성자이므로 오스테나이트가 손실될 용접 열-영향부에서 상 균형을 안정화합니다. 이는 오스테나이트 상 내부의 고용 강화제입니다.- 그리고 PREN 공식에는 16배의 승수가 적용됩니다. 이는 질소의 0.06% 포인트 변화가 전체 PREN 포인트의 가치가 있음을 의미합니다.

S32205는 S31803의 모든 요구 사항을 충족합니다. 그 반대는 사실이 아닙니다. 따라서 공장 인증서는 합법적으로 두 가지 명칭을 모두 보유할 수 있으며 시장에서 2205 시트의 매우 큰 점유율이 정확히 이를 수행합니다.

듀플렉스 2205 열처리

가공 및 성형의 과제:

Reddit의 금속 가공 포럼에서 기술자들은 S31803 강판의 고강도로 인해 발생하는 문제에 대해 자주 논의합니다. 높은 항복 강도로 인해 전단, 굽힘 및 스탬핑에 더 큰 기계적 힘이 필요하며 표준 오스테나이트계 스테인리스강(예: 304 또는 316)보다 스프링백 현상이 더 두드러집니다.

표면 마감

지정을 마칩니다.열간압연판은 다음과 같이 공급됩니다-아니요. 1(열간 압연, 어닐링 및 산세 처리, 일반적으로 HRAP로 작성). 냉간 압연 시트는 다음과 같이 제공됩니다.2D(냉간 압연, 어닐링, 산세, 무딘) 또는2B(냉간 압연, 어닐링, 산세 및 스킨{1}}통과, 매끄러운 무광택). 밝은 단련 (학사) 및 No. 4, 헤어라인 및 8K 거울과 같은 광택 마감도 요청 시 제공됩니다.

A걸프 연안 담수화 플랜트는 약 18개월 동안 316L 염수 열 교환기 쉘에서 반복적으로 핀홀 파손을 겪었습니다. 이는 2차 SCC 기여와 함께 퇴적물 아래의 염화물 구멍으로 인해 발생했습니다. 포탄은 2205 플레이트로 교체되었으며 10년 이상 작동되었습니다. 관련 변경 사항은 합금뿐만이 아닙니다. 교체품은 제작 후 산세 및 부동태화 처리되어 원본에 남아 있던 용접 산화물을 제거했습니다.

유럽인화학공장아세트산 탱크 라이닝에 2205 시트를 지정하고 비용 절감을 위해 포스트-산세척 범위를 벗어나게 했습니다. 2년 이내에 용접 토우와 열 착색을 따라 국부적인 공격이 발생했습니다. 재료는 정확했지만 제작은 정확하지 않았습니다. 히트 틴트는 크롬-이 고갈된 산화물이며 염화물이 포함된 서비스에서는 가장 먼저 실패합니다.

2mm S31803 시트를 성형하는 제작기FGD덕트 설계 결과 90도로 구부러진 부품이 84–86도로 나왔고 다이 세트가 316L 작업에서 옮겨졌기 때문에 지그에 맞지 않는 것으로 나타났습니다. 한 번의 시험-굽힘 측정으로 문제가 해결되었습니다.

금속과 일치하지 않는 인증서

조달 논의에서 혼합 재고와 잘못 라벨이 붙은 자재가 끊임없이 등장합니다. 이중 케이스는 등급이 동일해 보이고 분석 차이가 수십 퍼센트에 불과하기 때문에 대부분의 경우보다 어렵습니다. 배송된 로트를 검토한 QA 엔지니어는 22.6% Cr, 3.2% Mo 및 0.17% N의 열 하나를 발견했습니다. 이는 PREN 35.9로 계산되며 이중-으로 깔끔하게 인증되었으며, 동일한 공급업체의 두 번째 열은 S31803 내부 및 S32205 외부에 있는 21.5% Cr 및 2.7% Mo로 나타났습니다. 동일한 제품명, 다른 부식 보증, PMI와 세심한 인증서 검토만으로 이를 포착했습니다.

Q: S31803과 S32205 스테인레스 강판의 차이점은 무엇입니까?

A: UNS S31803과 S32205는 모두 듀플렉스 스테인리스강 2205 등급(약 50% 오스테나이트와 50% 페라이트로 구성)에 속합니다. 차이점은 S32205가 더 엄격하고 현대적인 구성 사양을 나타낸다는 사실에 있습니다. 질소(N) 및 몰리브덴(Mo) 함량은 더 높은 PREN(공식 저항 등가수)을 보장하기 위해 범위의 상한선에서 제어되는 반면, 대부분의 최신 고품질-듀플렉스 강판은 일반적으로 두 가지 명칭 모두에 대해 이중-인증을 받을 수 있습니다.

Q: S31803 스테인레스 강판을 쉽게 용접할 수 있습니까?

A: 예. S31803은 용접성이 우수하지만 적합한 용가재(예: 표준 요구사항을 충족하는 이중 스테인리스강 전극 또는 용접 와이어)를 선택해야 합니다. 또한, 용접 이음매와 열영향부-가 균형 잡힌 이중 미세 구조를 재설정하여 국부적인 부식 저항성이 저하되지 않도록 적절한 패스간 온도를 유지해야 합니다.

Q: "염화물-이 함유된 환경에서 작동하는 해양 구조 패널용 316L과 S31803 이중 스테인리스 강판 중에서 어떻게 선택합니까?"

A: 따뜻한 염화물 용액, 해수 또는 적당한 산성 매체가 포함된 환경에서 표준 316L 강판은 공식 및 응력 부식 균열(SCC)에 매우 취약합니다. S31803 이중 스테인리스 강판은 316L의 약 2배에 달하는 항복 강도와 더 높은 PREN 값(일반적으로 약 34)을 제공하여 염화물 응력 부식에 대한 탁월한 저항성을 제공하는 동시에 게이지 감소 및 구조적 무게 감소를 가능하게 합니다.

Q: S31803 스테인레스 강판이란 무엇입니까?

A:이는 UNS S31803에서 ASTM A240에 따라 제작된 평면 압연 이중 스테인리스 강판으로, 원래의 22Cr-5Ni-3Mo-N 조성은 상업적으로 2205로 알려져 있습니다. 이 시트는 혼합 오스테나이트-페라이트 미세 구조를 갖고 있으며 최소 항복 강도는 450MPa이고 열이 위치하는 위치에 따라 30.5~37.8 사이의 PREN을 갖습니다. 허용되는 구성 범위.

Q: S31803은 2205와 동일합니까?

A:S31803은 시장에서 2205로 판매되는 두 가지 UNS 명칭 중 하나입니다. 다른 하나는 S32205입니다. 둘 다 시트 및 플레이트에 대해 ASTM A240의 적용을 받으며 둘 다 22Cr-5Ni-3Mo-N 기본 화학을 갖지만 S32205는 크롬, 몰리브덴 및 질소에 대해 더 엄격한 최소값을 갖습니다. "2205" 자체는 상표명이지 검사할 수 있는 명칭이 아닙니다.

Q: S31803과 S32205 시트의 차이점은 무엇입니까?

A:세 가지 최소값: 크롬은 21.0%에서 22.0%로, 몰리브덴은 2.5%에서 3.0%로, 질소는 0.08%에서 0.14%로 증가합니다. 최소 인장 강도도 620MPa에서 655MPa로 증가합니다. 실제 결과는 규정을 준수하는 S31803 열의 PREN이 30.5만큼 낮을 수 있는 반면, 규정을 준수하는 S32205 열은 34.1 아래로 내려갈 수 없다는 것입니다.

Q: S32205는 S31803으로 이중 인증을 받을 수 있습니까?

A:예. S32205는 S31803의 모든 요구 사항을 충족하거나 초과하므로 단일 히트로 하나의 인증서에 두 가지 명칭을 모두 전달할 수 있습니다. 그 반대는 사실이 아닙니다. S31803 재료는 허용 범위가 더 넓기 때문에 S32205를 반드시 충족하지는 않습니다. 구매 주문서에 "S32205 듀얼 인증 to S31803"이라고 기재하시는 것이 가장 안전한 구매 방법입니다.

Q: S31803의 PREN은 무엇입니까?

A:ASTM A240 한계에서 Cr + 3.3Mo + 16N으로 계산된 산술 범위는 가장 적은 규정 준수 구성에서 30.5이고 가장 풍부한 규정 준수 구성에서 37.8입니다. 일반적인 생산량은 32~36입니다. 게시된 수치 30~33, 31~35, 32~36은 모두 코너 값과 일반 값이 혼합되어 있기 때문에 공급업체 문헌에 나타납니다.

Q: S31803 시트의 최대 사용 온도는 얼마입니까?

A:ASME B31.3 최대 설계 온도는 315도(600도 F)이고 실제 연속 한계는 300도입니다. 그 위에서 시그마상은 600~900도 범위에서 형성되고 알파{7}}프라임은 300도~525도 사이에서 석출됩니다. 둘 다 인성을 누적적으로 감소시키며 사용 중에 되돌릴 수 없습니다.

Q: 최소 서비스 온도는 얼마입니까?

A:설계 온도에서 자격을 갖춘 충격 테스트를 통해 약 -40도, ASME B31.3에서는 이중 배관 등급에 대한 충격 테스트 없이 -51도(-60°F)를 허용합니다. 약 -50도 미만에서는 페라이트 상이 연성-에서-취성 전이에 접근하므로 등급이 부적합합니다. 극저온 서비스에는 304L 또는 316L을 사용하십시오.

Q: 플레이트가 아닌 시트로 간주되는 두께는 무엇입니까?

A:ASTM A480/A480M에서는 시트를 두께 4.76mm(3/16인치) 미만, 너비 610mm(24인치) 이상, 플레이트를 4.76mm 이상, 너비 254mm 이상으로 정의합니다. A480의 SI 에디션은 경계를 5.00mm로 반올림하므로 4.8mm 제품은 인치 단위의 시트이고 미터법 단위의 플레이트입니다. RFQ에 단위 버전을 명시하십시오.

Q: 양면 시트의 2B 마감과 2D 마감의 차이점은 무엇입니까?

A:2D는 냉간 압연,-냉간 압연, 어닐링 및 산세 처리되었으며 무딘 표면을 가지고 있습니다.. 2B는 일반적으로 1% 감소 미만의 가벼운 스킨 패스를 추가하여 표면 층이 약간 경화된-매끄러운 무광택 표면을 생성합니다. 둘 다 S31803 시트의 표준입니다. 개스킷 표면, 라이닝 및 틈새-염화물이 발생하기 쉬운 부분의 경우 일부 사양에서는 2D 또는 제조 후 피클 및 부동태화를 선호합니다.-

Q: ASTM에서는 어떤 용체 어닐링 온도를 요구합니까?

A:ASTM A480 표 A1.2에는 S31803 및 S32205 모두에 대한 최소 용체화 처리 온도로 1,040도(1,900도 F)가 나와 있으며 이후 담금질됩니다. 많은 데이터시트에 일반적으로 인용되는 1,020~1,100도 범위는 다른 듀플렉스 등급에 속하며 이 두 등급의 경우 A480 바닥보다 낮습니다.

Q: 공장 인증서가 냉각 속도를 증명하지 못하는 이유는 무엇입니까?

A:인증서에는 용액 처리 온도가 명시되어 있지만 냉각 속도는 거의 명시되지 않으며 냉각 속도는 시그마 단계를 방지하는 요소입니다. 시그마는 2205년에 800~900도에서 2~5분 내에 핵을 생성할 수 있으며, 부피 기준 1~2%는 경도나 PMI에 나타나지 않고 샤르피 충격 에너지를 100J 이상에서 20J 미만으로 줄이는 데 충분합니다. 서비스가 염화물-함유, 신맛 또는 저온-온도인 경우 ASTM E562 및 ASTM A923 테스트를 통해 페라이트 함량을 요청합니다.

Q: S31803 시트를 용접하려면 어떤 용가재를 사용해야 합니까?

A:GTAW 및 GMAW의 경우 ER2209, SMAW의 경우 E2209{4}}17. ER2209는 용접 풀에서 손실된 질소를 보상하고 올바른 페라이트-오스테나이트 균형을 복원하기 위해 모{8}}모재 금속의 5~6%에 비해 니켈이 약 9% 이상 합금되어 있습니다. ER308L, ER316L 또는 ER309L을 양면 인쇄 방식으로 사용하지 마십시오.

Q: S31803 시트의 최소 굽힘 반경은 얼마입니까?

A:차가운 90도 굽힘의 경우 두께가 약 1.5~2배, 180도 단단한 굽힘의 경우 두께가 2~3배입니다. 이는 316L의 경우 두께가 약 1배입니다. 스프링백은 316L의 경우 1~3도에 비해 90도 굽힘에서는 3~8도 작동하며 가로 굽힘은 롤링 방향을 따른 굽힘보다 더 큰 반경이 필요합니다.

Q: S31803 시트는 -용접 후 열처리가 필요합니까?

A:아니요. 스트레스가 해소되어서는 안 됩니다.- 기존의 응력 완화는 시그마 강수 범위 바로 안에 있는 595~760도에 위치하며 이를 건전한 2205 용접에 적용하면 부서지기 쉽습니다. 위상 균형이 실제로 사양을 벗어난 경우 허용되는 유일한 해결 방법은 최소 1,040도에서 전체 용액 어닐링을 수행한 후 빠른 냉각을 수행하는 것입니다.

Q: 신맛 서비스의 경도 한계는 무엇입니까?

A:ISO 15156-3 표 A.25는 페라이트 함량이 35%에서 65% 사이인 용액-어닐링, 액체 담금질 조건에서 이중 스테인리스 강의 최대 36HRC를 설정합니다. 많은 공급업체 페이지에서 인용되는 28 HRC 수치는 표준의 이중 테이블이 아닌 다른 재료군 및 개별 운영자 사양에서 나온 것입니다.

Q: S31803 시트는 자성을 띠고 바닷물에도 적합한가요?

A:이는 일반적으로 상대 투자율이 1.5에서 3.0 사이인 약하고 일관성이 없는 자성을 띠므로 비자성 요구 사항을 충족하지 않습니다.- 바닷물의 경우 틈 없이 자유롭게 흐르는{4}}주위 서비스는 좋지만 약 40도 이상이거나 개스킷 또는 볼트로 연결된 형상에서는 그렇지 않습니다. ASTM G48에서 2205년의 임계 틈새 온도는 대략 25~35도이며 이는 공식 온도보다 15~25도 낮으며 틈새 부식은 실제로 해양 서비스에서 이중 실패를 초래합니다. 따뜻한 바닷물의 경우 2507 또는 6Mo 오스테나이트계를 사용하십시오.

A:틈 없이 자유롭게 흐르는-해수라면 그렇습니다. 약 40도 이상, 개스킷, 볼트 또는 -퇴적물 아래 형상, no. ASTM G48의 임계 틈새 온도인 2205도는 대략 25~35도이며 이는 공식 온도보다 15~25도 낮으며 틈새 부식은 해양 서비스에서 이중 구성 요소에 실제로 문제를 일으키는 원인입니다. 따뜻한 바닷물의 경우 2507 또는 6Mo 오스테나이트계를 사용하십시오.

Q: 2026년 S31803 시트의 가격은 얼마입니까?

A:0.5~3.0mm의 냉간 압연 2B 시트 가격은 대략 USD 5.00~6.30/kg FOB 중국이며, 열간 압연 3~6mm 시트의 가격은 USD 6.20~7.20/kg, 15~30mm 플레이트의 가격은 USD 4.90~5.90/kg입니다. 듀얼-인증 S32205는 2~5%를 추가합니다. PED 또는 NORSOK 인증에는 USD 0.30~0.50/kg이 추가되고-제3자 검사에서는 USD 0.40~0.70/kg이 추가됩니다.

Q: 2205시트와 2507시트의 차이점은 무엇인가요?

A:PREN 및 강도. 2507는 2205의 30.5~37.8에 대해 42~43의 PREN, 450MPa에 대해 최소 수율 550MPa, 620MPa에 대해 최소 인장 795MPa를 갖습니다. 비용은 대략 30~80% 더 비싸고 용접 및 성형이 더 어렵습니다. 틈새 온도 또는 H2S 부분 압력이 2205 포락선을 초과하는 경우 2507을 선택하십시오.

인기 탭: 스테인레스 강판 s31803, s31803 판, 이중 스테인레스 강판, s31803, 강판 판매
