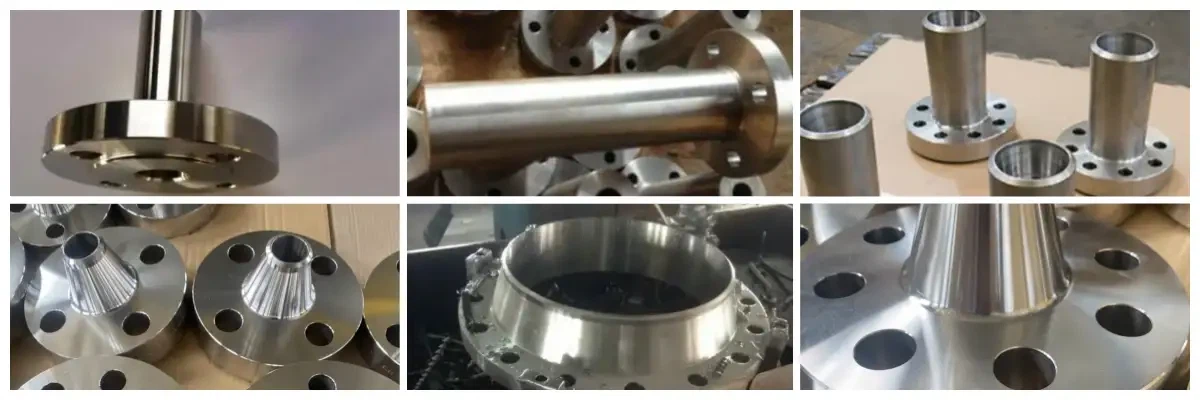

ASME B16.5 클래스 150 LWN 플랜지



ASME B16.5 클래스 150 LWN(Long Weld Neck) 플랜지(종종 노즐 플랜지라고도 함)는 테이퍼형 허브 대신 직선형 강화 배럴이 특징입니다. LWN 플랜지 가격은 크기(1/2" ~ 24") 및 재료 등급(탄소강 대 스테인리스/니켈 합금)에 따라 단위당 $15 ~ $480입니다. 이 플랜지는 응력이 높은 배관 및 압력 용기 용도로{10}설계되었습니다. 표준 웰드 넥 플랜지와 비교하여 향상된 응력 분포와 더 나은 피로 저항성을 제공합니다.



• 표준: ASME B16.5, ASTM A182, ASTM A105, ASTM A350
• 주요 특징: 스트레이트 넥 디자인, 높은 응력-내성, 용기 용접을 위한 손쉬운 정렬.
• 재질: ASTM A105(탄소강), A182 F316L(스테인레스) 및 인코넬 625와 같은 니켈 합금.



클래스 150 긴 용접 넥 플랜지 가격

공칭 파이프 크기(NPS)	재질: A105(탄소강)	재질: F316L(스테인리스)	재질: 합금 625(니켈)
2"(클래스 150)	$18.50 - $25.00	$55.00 - $72.00	$320.00 - $410.00
4"(클래스 150)	$42.00 - $58.00	$115.00 - $145.00	$780.00 - $950.00
8"(클래스 150)	$110.00 - $155.00	$340.00 - $420.00	$1,800.00 - $2,200.00
12"(클래스 150)	$230.00 - $310.00	$780.00 - $920.00	견적 문의

필요한 플랜지 치수와 수량을 알려 주시면 제공해 드리겠습니다.무료 견적지금 바로!



지금 연락하세요

ASME B16.5 클래스 150 플랜지는 일반적으로 배관 시스템에 사용됩니다. ASME B16.5 LWN 플랜지는 뛰어난 성능과 신뢰성으로 잘 알려져 있어 다양한 응용 분야에 이상적인 선택입니다. 특히 LWN(Long Welding Neck) 플랜지는 독특한 디자인과 높은 압력 및 온도 등급으로 인해 석유 및 가스, 화학, 석유화학 처리 등의 산업에서 널리 사용되고 있습니다.



LWN 플랜지는 플랜지 면으로 점차 가늘어지는 긴 목이 특징이므로 공정 배관을 플랜지로 쉽게 전환할 수 있습니다. 이 디자인은 조인트의 응력 집중을 크게 줄여 연결의 전반적인 강도를 증가시킵니다. 또한 원활한 전환은 시스템의 침식, 부식 및 난류 가능성을 줄여줍니다. 따라서 ASME B16.5 클래스 150 LWN 플랜지는 응력이 높은 응용 분야, 특히 부식되기 쉬운 유체나 가스와 관련된 응용 분야에 사용하기에 이상적인 선택입니다.



ASME B16.5 클래스 150 LWN 플랜지ASME(미국 기계공학회)에서 정한 표준인 ASME B16.5의 요구 사항을 충족하도록 설계되었습니다. ASME 플랜지 표준은 클래스 150과 같은 미국{2}}표준 플랜지의 치수, 재료, 표시 및 공차를 지정합니다. 이는 ASME B16.5 클래스 150 LWN 플랜지가 다양한 응용 분야 및 산업에서 사용하기에 적합하다는 것을 의미합니다.



ASME B16.5 클래스 150 LWN 플랜지 재질

ASME B16.5 클래스 150 LWN 플랜지는 탄소강, 스테인리스강, 합금강을 포함한 다양한 재질로 제공됩니다. 재료의 선택은 의도된 용도와 해당 용도에 필요한 특성에 따라 달라집니다. 예를 들어, 탄소강 플랜지는 저압 적용 분야에 더 일반적으로 사용되는- 반면, 스테인레스강 및 합금강 플랜지는 고압-압력 및 고온-온도 적용 분야에 사용됩니다.



ASME B16.5 클래스 150 LWN 플랜지의 사양도 재질, 크기 및 등급에 따라 크게 다릅니다. 예를 들어, 탄소강 플랜지의 최대 온도 등급은 일반적으로 화씨 400도 정도인 반면, 스테인리스강 또는 합금강 플랜지의 최대 온도 등급은 화씨 1000도를 훨씬 넘을 수 있습니다. 이러한 롱 웰드 넥 플랜지의 허용 압력 범위는 크기와 재질에 따라 285psi~1275psi입니다.



ASME B16.5 클래스 150 LWN 플랜지: 설치

ASME B16.5 클래스 150 LWN 플랜지의 수명과 신뢰성을 보장하려면 적절한 설치 및 유지 관리가 중요합니다. 설치 과정은 플랜지와 배관 시스템에 대해 잘 이해하고 있는 숙련된 전문가가 수행해야 합니다. LWN 플랜지 ASME 150은 제조업체의 지침에 따라 권장 토크 수준에 따라 설치해야 합니다.



ASME B16.5 Class 150 LWN 플랜지를 양호한 상태로 유지하려면 정기적인 유지 관리도 중요합니다. 여기에는 부식 또는 침식에 대한 정기 검사, 청소 및 재-조임이 포함될 수 있습니다. 손상이나 마모가 발견되면 플랜지 ASME 300LB를 가능한 한 빨리 수리하거나 교체하여 고장 위험을 방지해야 합니다.



ASME B16.5 클래스 150 LWN 플랜지는 광범위한 응용 분야에 사용할 수 있는 안정적이고 효율적인 솔루션입니다. 독특한 디자인과 높은-압력 및 온도 등급으로 인해 스트레스가 높은 응용 분야에 사용하기에 이상적인 선택입니다.- 적절한 설치 및 유지 관리를 통해 수년간 안정적인 서비스를 제공하여 배관 시스템의 원활하고 안전한 작동을 보장할 수 있습니다.



정저우 Huitong 파이프라인 장비 Co., Ltd. 인증:

✅ ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI(긍정적 물질 식별)

✅초음파 테스트(ASME VIII에 따라)

✅제3자-검사(SGS/BV/DNV/LR)

✅NACE MR0175 / ISO 15156

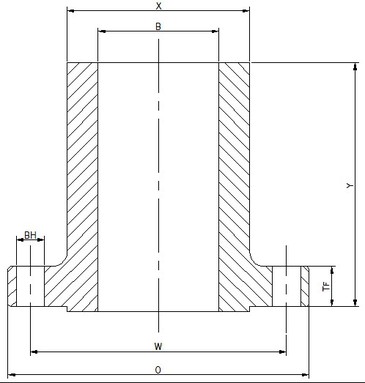

ASME B16.5 긴 용접 넥 플랜지 클래스 150 치수

ASME B16.5 긴 용접 넥 플랜지 클래스 150 LBS 치수(mm)
NPS	O	TF	X	B	Y	W	BH	구멍
1/2″	88.9	9.7	30.2	12.7	228.6	60.5	15.9	4
3/4″	98.6	11.2	38.1	19.1	228.6	69.9	15.9	4
1″	108.0	12.7	49.3	25.4	228.6	79.2	15.9	4
1-1/4″	117.5	14.2	58.7	31.8	228.6	88.9	15.9	4
1-1/2″	127.0	15.7	65.0	38.1	228.6	98.6	15.9	4
2″	152.4	17.5	77.7	50.8	228.6	120.7	19.1	4
2-1/2″	177.8	20.6	90.4	63.5	228.6	139.7	19.1	4
3″	190.5	22.4	108.0	76.2	228.6	152.4	19.1	4
3-1/2″	215.9	22.4	122.2	88.9	228.6	177.8	19.1	8
4″	228.6	22.4	134.9	101.6	228.6	190.5	19.1	8
5″	254.0	22.4	163.6	127.0	304.8	215.9	22.2	8
6″	279.4	23.9	192.0	152.4	304.8	241.3	22.2	8
8″	342.9	26.9	246.1	203.2	304.8	298.5	22.2	8
10″	406.4	28.4	304.8	254.0	304.8	362.0	25.4	12
12″	482.6	30.2	365.3	304.8	304.8	431.8	25.4	12
14″	533.4	33.3	400.1	355.6	304.8	476.3	28.6	12
16″	596.9	35.1	457.2	406.4	304.8	539.8	28.6	16
18″	635.0	38.1	505.0	457.2	304.8	577.9	31.8	16
20″	698.5	41.1	558.8	508.0	304.8	635.0	31.8	20
24″	812.8	46.0	663.4	609.6	304.8	749.3	34.9	20



공통 ASME B16.5 클래스 150 LWN 플랜지 치수

NPS(인치)	외경(D)	볼트 원 직경	볼트 구멍 수	허브를 통과하는 길이(L)
1/2"	3.50인치(90mm)	2.38"	4	9"(표준)
1"	4.25인치(110mm)	3.12"	4	9"(표준)
2"	6.00인치(150mm)	4.75"	4	9"(표준)
6"	11.00인치(280mm)	9.50"	8	12"(표준)
12"	19.00인치(485mm)	17.00"	12	12"(표준)



LWN 대 WN

특징	롱 웰드 넥(LWN)	표준 웰드넥(WN)
목 모양	직선적이고 두꺼운 배럴	테이퍼형 허브
연결	용기/탱크로 직접	먼저 파이프에 용접
비용	2배 - 4배 높음	경제적
사용	높은 응력 영역을 위한-노즐	일반 배관 시스템





1. ASME B16.5 LWN(Long Weld Neck) 플랜지란 무엇입니까?

LWN 플랜지는 표준 용접 넥 플랜지에 있는 테이퍼 넥 대신 확장된 직선형 원통형 넥(배럴)을 특징으로 하는 특수 단조 부품입니다.



2. WN(Weld Neck) 플랜지 대신 LWN(Long Weld Neck) 플랜지를 사용하는 이유는 무엇입니까?

LWN 플랜지는 주로 압력 용기, 탱크 및 열교환기의 노즐로 사용됩니다. 용접할 별도의 파이프 길이가 필요한 표준 WN 플랜지와 달리 LWN의 확장 배럴은 자체 노즐 역할을 하여 용접 이음새 수를 줄이고 구조적 무결성을 향상시킵니다.



3. ASME B16.5 LWN 플랜지의 일반적인 재료는 무엇입니까?

ASTM A105(탄소강) 일반용, ASTM A182 F304L/F316L (스테인리스강) 내식성ASTM A350 LF2저온-응용분야용. 인코넬이나 모넬과 같은 초합금은 부식성이 강한 화학 노즐에 사용됩니다.



4. 4인치 클래스 150 LWN 플랜지의 일반적인 가격대는 얼마입니까?

표준 A105 탄소강 4인치 클래스 150 LWN(9인치 길이)의 가격은 일반적으로 $120~$250입니다. 스테인리스강(F316L)은 재료 비용과 가공 복잡성으로 인해 $450~$900입니다.



5. LWN 플랜지를 고온-증기 서비스에 사용할 수 있습니까?

예, 하지만 온도가 증가하면 압력 등급이 크게 떨어집니다. 예를 들어, 100°F에서 285psi 등급의 클래스 150 플랜지는 400°F에서 170psi 등급만 가질 수 있습니다. 고온 증기의 경우 엔지니어는 종종 클래스 300 또는 클래스 600으로 업그레이드합니다.



6. LWN 플랜지의 "직선 허브"와 "테이퍼 허브"는 무엇입니까?

LWN 플랜지에는 직선형 허브(원통형)가 있으므로 "노즐 플랜지"라고도 합니다. 표준 웰드 넥 플랜지에는 응력을 연결된 파이프로 전환하기 위한 테이퍼형 허브가 있습니다.



7. LWN 플랜지 설치 실패의 일반적인 원인은 무엇입니까?

고장은 일반적으로 용접-과-쉘 인터페이스에서 발생합니다. 용접 공정(일반적으로 완전-관입 홈 용접)이 올바르게 수행되지 않거나 용기의 내부 압력에 비해 보강이 충분하지 않은 경우 배럴과 용기 벽의 접합부에서 국부적인 응력 균열이 발생할 수 있습니다.



8. LWN 플랜지는 ASME B16.47에 포함됩니까?

큰 직경에만 해당됩니다.ASME B16.5NPS 1/2부터 NPS 24까지의 LWN 플랜지를 포함합니다. 24인치보다 큰 노즐의 경우 치수와 등급은 다음을 따라야 합니다.ASME B16.47 시리즈 A또는시리즈 B.



Zhengzhou Huitong Pipeline Equipment Co., LTD 소개

HT PIPE는 -잘 알려진 재고 판매업체이자 수출업체입니다. 우리는 15+ 수출 경험이 있는 스테인레스/탄소/니켈 합금 소재 공급업체입니다. 우리는 파이프, 플레이트, 환봉뿐만 아니라 파이프 피팅, 플랜지 등도 제공합니다. 자세한 내용과 가격은 무료로 문의하십시오.



저자: 클로이 푸

스테인레스강, 니켈 합금 및 탄소강 금속 산업에서 5+년간의 전문 경험
