ASME B16.5 플랜지 크기 및 치수
Nov 19, 2025
ANSI / ASME B16.5 플랜지 크기 및 치수 사양
일반적인:
ASME B16.5 표준은 파이프 플랜지 및 플랜지 피팅, 블라인드 플랜지, 축소 플랜지 및 관련 플랜지 볼트, 플랜지 개스킷 및 플랜지 조인트로 제한됩니다. 이는 압력 등급 150, 300, 400, 600, 900, 1500 및 2500의 플랜지를 포함합니다. 크기는 NPS 1/2에서 NPS 24까지 미터법 및 미국 관례 단위로 제공됩니다.

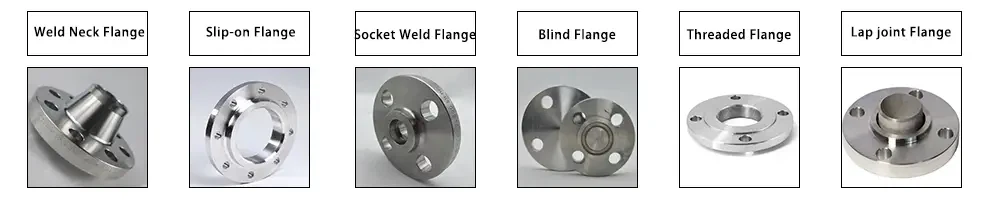

ASME/ANSI B16.5는 다음을 제공합니다.
- 웰드 넥 플랜지
- 플랜지에 미끄러짐-
- 소켓 용접 플랜지
- 블라인드 플랜지
- 스레드 플랜지
- 랩 조인트 플랜지
크기
NPS에서는 공칭 플랜지 또는 플랜지 피팅 크기를 지정합니다. 공칭 직경과 관련된 NPS, 국제 표준의 DN, 아래와 같은 관계:
| NPS | DN |
| 1⁄2 | 15 |
| 3⁄4 | 20 |
| 1 | 25 |
| 1 1⁄4 | 32 |
| 1 1⁄2 | 40 |
| 2 | 50 |
| 2 1⁄2 | 65 |
| 3 | 80 |
| 4 | 100 |
참고: NPS가 4보다 크거나 같은 경우 관련 DN은 DN=25(NPS)입니다.
표시
- 이름: 제조업체 이름 또는 상표
- 재질: 주조 또는 단조, 재질 표준 ASTM xxx.
- 압력 등급: (즉, 클래스 150, 300, 400, 600, 900, 1500 또는 2500)
- 적합성: ASME B16.5 또는 기타 B16 표준.
- 온도: 온도가 기록되면 해당 압력 등급을 표시합니다.
- 크기: NPS
- 링 조인트 플랜지: 문자 R과 링 홈 번호가 표시되어야 합니다.
- 다중 재료 표시: 다중 재료가 사용된 경우.
재료
- 단조 탄소강 플랜지에 대한 ASTM A105
- 단조 탄소강, 저합금강 플랜지에 대한 ASTM A350
- 합금강 플랜지 및 스테인레스강 플랜지에 대한 ASTM A182
- 탄소강 플랜지 주조에 대한 ASTM A216
- ASTM A352, ASTM A217
- 플레이트 플랜지용 ASTM A515 Gr 70, 65
- 탄소 및 저합금 강판 플랜지에 대한 ASTM A516 Gr 70, 65
- ASTM A203, A204
- 합금 강판 플랜지에 대한 ASTM A387 Gr 11, 22, 91 CL 2
- 스테인레스 강판 플랜지에 대한 ASTM A240 등급 304/L, 316/L
치수

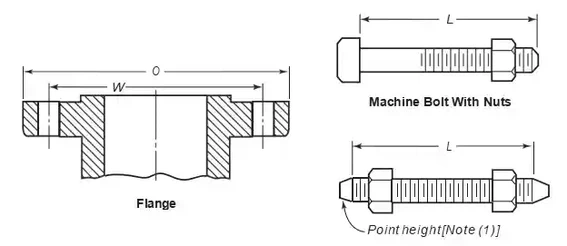

클래스 150 파이프 플랜지 및 플랜지 피팅
드릴링 클래스 150 플랜지용 템플릿
|
NPS |
외경,O |
교련 (2), (3) |
길이 ~의 볼트, L (4) |
|||||
|
마개 볼트 (1) |
기계 볼트 |
|||||||
|
지름 ~의 볼트 원, W |
지름 ~의 볼트 구멍, ~에. |
숫자 ~의 볼트 |
지름 ~의 볼트, ~에. |
1.5-mm 높은 얼굴 |
반지 관절 |
1.5-mm 높은 얼굴 |
||
|
1∕2 |
89 |
60.5 |
5∕8 |
4 |
1∕2 |
55 |
… |
50 |
|
3∕4 |
99 |
69.8 |
5∕8 |
4 |
1∕2 |
65 |
… |
50 |
|
1 |
108 |
79.2 |
5∕8 |
4 |
1∕2 |
65 |
75 |
55 |
|
1 1∕4 |
117 |
88.9 |
5∕8 |
4 |
1∕2 |
70 |
85 |
55 |
|
1 1∕2 |
127 |
98.6 |
5∕8 |
4 |
1∕2 |
70 |
85 |
65 |
|
2 |
152 |
120.6 |
3∕4 |
4 |
5∕8 |
85 |
95 |
70 |
|
2 1∕2 |
178 |
139.7 |
3∕4 |
4 |
5∕8 |
90 |
100 |
75 |
|
3 |
190 |
152.4 |
3∕4 |
4 |
5∕8 |
90 |
100 |
75 |
|
3 1∕2 |
216 |
177.8 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
4 |
229 |
190.5 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
5 |
254 |
215.9 |
7∕8 |
8 |
3∕4 |
95 |
110 |
85 |
|
6 |
279 |
241.3 |
7∕8 |
8 |
3∕4 |
100 |
115 |
85 |
|
8 |
343 |
298.4 |
7∕8 |
8 |
3∕4 |
110 |
120 |
90 |
|
10 |
406 |
362.0 |
1 |
12 |
7∕8 |
115 |
125 |
100 |
|
12 |
483 |
431.8 |
1 |
12 |
7∕8 |
120 |
135 |
100 |
|
14 |
533 |
476.2 |
1 1∕8 |
12 |
1 |
135 |
145 |
115 |
|
16 |
597 |
539.8 |
1 1∕8 |
16 |
1 |
135 |
145 |
115 |
|
18 |
635 |
577.8 |
1 1∕4 |
16 |
1 1∕8 |
145 |
160 |
125 |
|
20 |
698 |
635.0 |
1 1∕4 |
20 |
1 1∕8 |
160 |
170 |
140 |
|
22 |
749 |
692.2 |
1 3∕8 |
20 |
1 1∕4 |
170 |
185 |
150 |
|
24 |
813 |
749.3 |
1 3∕8 |
20 |
1 1∕4 |
170 |
185 |
150 |
참고:
(a) 치수는 밀리미터 단위입니다.
(1) 스터드 볼트의 길이에는 포인트의 높이가 포함되지 않습니다.
(2) 플랜지 볼트 구멍용.
(3) 스팟 페이싱용.
(4) 표에 표시되지 않은 볼트 길이는 비필수 부록 C에 따라 결정될 수 있습니다.

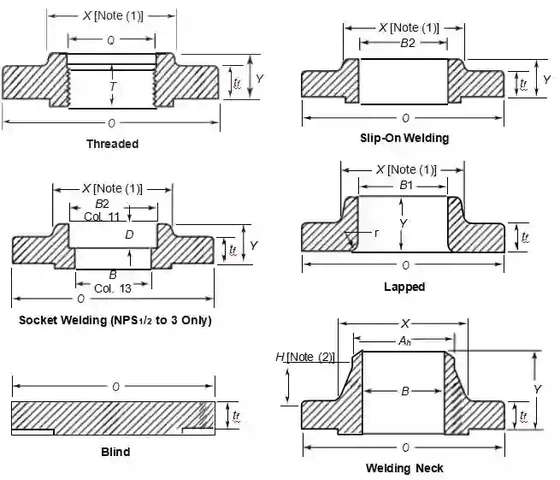

ASME B16.5 클래스 150 플랜지의 치수
| NPS | 플랜지 외경, O | 플랜지의 최소 두께,tf (3)–(5) | 최소 두께 랩 조인트, tf | 허브 직경, X | 허브 직경 WN, Ah (6) | 스레드/SW/SO, Y | 랩핑, Y | 용접 넥, Y | 최소 스레드 길이 스레드, T (7) | 최소 SW/SO, B2 | 최소 랩핑, B1 | SW/SO, B (8) | 코너 반경, r | 소켓 깊이, D |
| 1∕2 | 89 | 9.7 | 11.2 | 30 | 21.3 | 14 | 16 | 46 | 16 | 22.4 | 22.9 | 15.7 | 3 | 10 |
| 3∕4 | 99 | 11.2 | 12.7 | 38 | 26.7 | 14 | 16 | 51 | 16 | 27.7 | 28.2 | 20.8 | 3 | 11 |
| 1 | 108 | 12.7 | 14.2 | 49 | 33.5 | 16 | 18 | 54 | 18 | 34.5 | 35.1 | 26.7 | 3 | 13 |
| 11∕4 | 117 | 14.2 | 15.7 | 59 | 42.2 | 19 | 21 | 56 | 21 | 43.2 | 43.7 | 35.1 | 5 | 14 |
| 11∕2 | 127 | 15.9 | 17.5 | 65 | 48.3 | 21 | 22 | 60 | 22 | 49.5 | 50 | 40.9 | 6 | 16 |
| 2 | 152 | 17.5 | 19 | 78 | 60.5 | 24 | 25 | 62 | 25 | 61.9 | 62.5 | 52.6 | 8 | 18 |
| 21∕2 | 178 | 20.6 | 22.4 | 90 | 73.2 | 27 | 28 | 68 | 28 | 74.7 | 75.4 | 62.7 | 8 | 19 |
| 3 | 190 | 22.4 | 23.9 | 108 | 88.9 | 28 | 30 | 68 | 30 | 90.7 | 91.4 | 78 | 10 | 21 |
| 31∕2 | 216 | 22.4 | 23.9 | 122 | 101.6 | 30 | 32 | 70 | 32 | 103.4 | 104.1 | 90.2 | 10 | … |
| 4 | 229 | 22.4 | 23.9 | 135 | 114.3 | 32 | 33 | 75 | 33 | 116.1 | 116.8 | 102.4 | 11 | … |
| 5 | 254 | 22.4 | 23.9 | 164 | 141.2 | 35 | 37 | 87 | 37 | 143.8 | 144.5 | 128.3 | 11 | … |
| 6 | 279 | 23.9 | 25.4 | 192 | 168.4 | 38 | 40 | 87 | 40 | 170.7 | 171.4 | 154.2 | 13 | … |
| 8 | 343 | 26.9 | 28.4 | 246 | 219.2 | 43 | 44 | 100 | 44 | 221.5 | 222.2 | 202.7 | 13 | … |
| 10 | 406 | 28.4 | 30.2 | 305 | 273 | 48 | 49 | 100 | 49 | 276.4 | 277.4 | 254.5 | 13 | … |
| 12 | 483 | 30.2 | 31.8 | 365 | 323.8 | 54 | 56 | 113 | 56 | 327.2 | 328.2 | 304.8 | 13 | … |
| 14 | 533 | 33.3 | 35.1 | 400 | 355.6 | 56 | 79 | 125 | 57 | 359.2 | 360.2 | (9) | 13 | … |
| 16 | 597 | 35.1 | 36.6 | 457 | 406.4 | 62 | 87 | 125 | 64 | 410.5 | 411.2 | (9) | 13 | … |
| 18 | 635 | 38.1 | 39.6 | 505 | 457.2 | 67 | 97 | 138 | 68 | 461.8 | 462.3 | (9) | 13 | … |
| 20 | 698 | 41.1 | 42.9 | 559 | 508 | 71 | 103 | 143 | 73 | 513.1 | 514.4 | (9) | 13 | … |
| 22 | 749 | 44.4 | 46 | 610 | 558.8 | 78 | 108 | 148 | … | 564.4 | 565.2 | (9) | 13 | … |
| 24 | 813 | 46 | 47.8 | 663 | 609.6 | 81 | 111 | 151 | 83 | 616 | 616 | (9) | 13 | … |
참고:
치수는 밀리미터 단위입니다.
(1) 이 치수는 직선형이거나 테이퍼형인 허브의 큰 끝단에 대한 것입니다. 테이퍼는 스레드, 슬립{3}}온, 소켓-용접 및 래핑 플랜지에서 7도를 초과해서는 안 됩니다. 이 치수는 허브 테이퍼와 플랜지 뒷면 사이의 교차점의 직경으로 정의됩니다.
(2) 최소 허브 높이,H, 2(Y-tf)/3.
(3) NPS 31∕2 이하 크기의 이러한 느슨한 플랜지의 최소 두께는 피팅 본체와 일체형으로 주조되어 보강된 표 9의 오프플랜지슨 피팅의 두께보다 약간 더 큽니다.
(4) 이 플랜지는 평평한 면으로 공급될 수 있습니다. 평평한 얼굴은 어쩌면 완전하거나tf 두께에 2mm를 더한 치수 또는tf 돌출된 면 높이를 제외한 치수 두께.
(5) 표시된 플랜지 치수는 일반적으로 설치된 1.5mm 융기면(겹침 제외)에 대한 것입니다. 다른 외장 요구 사항은 그림 6을 참조하세요.
(6) 용접 끝 베벨 용.
(7) 나사형 플랜지의 나사산용.
(8) 열 13의 치수는 표준 벽 파이프에 대해 ASME B36.10M에 지정된 파이프의 내부 직경에 해당합니다. 표준 벽의 두께는 NPS 10 이하 크기의 Schedule 40과 동일합니다. 단락. 7.5.2의 공차가 적용됩니다. 구매자가 달리 지정하지 않는 한 이러한 보어 크기는 제공됩니다.
(9) 구매자가 지정합니다.
클래스 300 파이프 플랜지 및 플랜지 피팅
템플릿 ~을 위한 교련 수업 300 플랜지
|
명사 같은 파이프 크기, NPS |
밖의 지름 ~의 플랜지, O |
교련 (2), (3) |
길이 ~의 볼트, L (4) |
|||||
|
마개 볼트 (1) |
기계 볼트 |
|||||||
|
지름 ~의 볼트 원, W |
지름 ~의 볼트 구멍, ~에. |
숫자 ~의 볼트 |
지름 ~의 볼트, ~에. |
1.5-mm 높은 얼굴 |
반지 관절 |
1.5-mm 높은 얼굴 |
||
|
1∕2 |
95 |
66.5 |
5∕8 |
4 |
1∕2 |
65 |
75 |
55 |
|
3∕4 |
117 |
82.6 |
3∕4 |
4 |
5∕8 |
75 |
90 |
65 |
|
1 |
124 |
88.9 |
3∕4 |
4 |
5∕8 |
75 |
90 |
65 |
|
1 1∕4 |
133 |
98.6 |
3∕4 |
4 |
5∕8 |
85 |
95 |
70 |
|
1 1∕2 |
155 |
114.3 |
7∕8 |
4 |
3∕4 |
90 |
100 |
75 |
|
2 |
165 |
127.0 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
2 1∕2 |
190 |
149.4 |
7∕8 |
8 |
3∕4 |
100 |
115 |
85 |
|
3 |
210 |
168.1 |
7∕8 |
8 |
3∕4 |
110 |
120 |
90 |
|
3 1∕2 |
229 |
184.2 |
7∕8 |
8 |
3∕4 |
110 |
125 |
95 |
|
4 |
254 |
200.2 |
7∕8 |
8 |
3∕4 |
115 |
125 |
95 |
|
5 |
279 |
235.0 |
7∕8 |
8 |
3∕4 |
120 |
135 |
110 |
|
6 |
318 |
269.7 |
7∕8 |
12 |
3∕4 |
120 |
140 |
110 |
|
8 |
381 |
330.2 |
1 |
12 |
7∕8 |
140 |
150 |
120 |
|
10 |
444 |
387.4 |
1 1∕8 |
16 |
1 |
160 |
170 |
140 |
|
12 |
521 |
450.8 |
1 1∕4 |
16 |
1 1∕8 |
170 |
185 |
145 |
|
14 |
584 |
514.4 |
1 1∕4 |
20 |
1 1∕8 |
180 |
190 |
160 |
|
16 |
648 |
571.5 |
1 3∕8 |
20 |
1 1∕4 |
190 |
205 |
165 |
|
18 |
711 |
628.6 |
1 3∕8 |
24 |
1 1∕4 |
195 |
210 |
170 |
|
20 |
775 |
685.8 |
1 3∕8 |
24 |
1 1∕4 |
205 |
220 |
185 |
|
22 |
838 |
743.0 |
1 5∕8 |
24 |
1 1∕2 |
230 |
255 |
205 |
|
24 |
914 |
812.8 |
1 5∕8 |
24 |
1 1∕2 |
230 |
255 |
205 |
참고:
치수는 밀리미터 단위입니다.
(1) 스터드 볼트의 길이에는 포인트의 높이가 포함되지 않습니다.
(2) 플랜지 볼트 구멍용.
(3) 스팟 페이싱용.
(4) 표에 표시되지 않은 볼트 길이는 비필수 부록 C에 따라 결정될 수 있습니다.

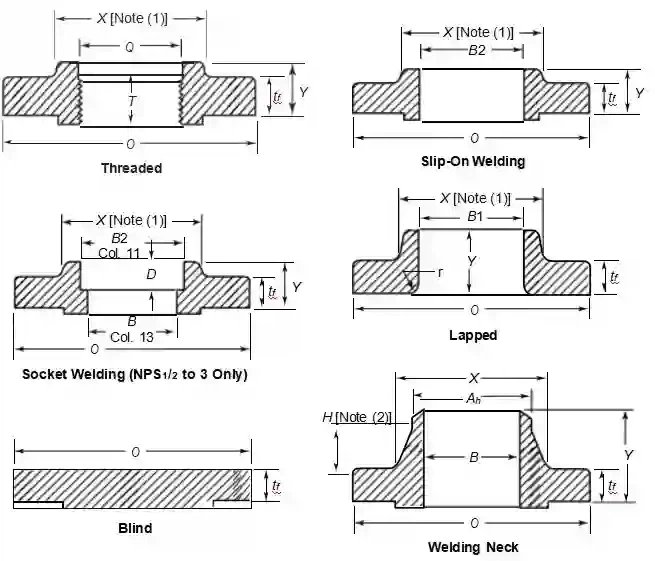

ASME B16.5 클래스 300의 치수플랜지
| NPS | 플랜지 외경, O | 플랜지의 최소 두께,tf (3)–(5) | 최소 두께 랩 조인트, tf | 허브 직경, X | 허브 직경 WN, Ah (5) | 스레드/SW/SO, Y | 랩핑, Y | 용접 넥, Y | 최소 스레드 길이 스레드, T (6) | 최소 SW/SO, B2 | 최소 랩핑, B1 | SW/SO, B (7) | 코너 반경, r | 최소 카운터-보어 스레드Q | 소켓 깊이, D |
| 1∕2 | 95 | 12.7 | 14.2 | 38 | 21.3 | 21 | 22 | 51 | 16 | 22.4 | 22.9 | 15.7 | 3 | 23.6 | 10 |
| 3∕4 | 117 | 14.2 | 15.7 | 48 | 26.7 | 24 | 25 | 56 | 16 | 27.7 | 28.2 | 20.8 | 3 | 29 | 11 |
| 1 | 124 | 15.7 | 17.5 | 54 | 33.5 | 25 | 27 | 60 | 18 | 34.5 | 35.1 | 26.7 | 3 | 35.8 | 13 |
| 11∕4 | 133 | 17.5 | 19 | 64 | 42.2 | 25 | 27 | 64 | 21 | 43.2 | 43.7 | 35.1 | 5 | 44.4 | 14 |
| 11∕2 | 155 | 19 | 20.6 | 70 | 48.3 | 29 | 30 | 67 | 22 | 49.5 | 50 | 40.9 | 6 | 50.3 | 16 |
| 2 | 165 | 20.6 | 22.4 | 84 | 60.5 | 32 | 33 | 68 | 28 | 62 | 62.5 | 52.6 | 8 | 63.5 | 17 |
| 21∕2 | 190 | 23.9 | 25.4 | 100 | 73.2 | 37 | 38 | 75 | 32 | 74.7 | 75.4 | 62.7 | 8 | 76.2 | 19 |
| 3 | 210 | 26.9 | 28.4 | 117 | 88.9 | 41 | 43 | 78 | 32 | 90.7 | 91.4 | 78 | 10 | 92.2 | 21 |
| 31∕2 | 229 | 28.4 | 30.2 | 133 | 101.6 | 43 | 44 | 80 | 37 | 103.4 | 104.1 | 90.2 | 10 | 104.9 | … |
| 4 | 254 | 30.2 | 31.8 | 146 | 114.3 | 46 | 48 | 84 | 37 | 116.1 | 116.8 | 102.4 | 11 | 117.6 | … |
| 5 | 279 | 33.3 | 35.1 | 178 | 141.2 | 49 | 51 | 97 | 43 | 143.8 | 144.5 | 128.3 | 11 | 144.5 | … |
| 6 | 318 | 35.1 | 36.6 | 206 | 168.4 | 51 | 52 | 97 | 46 | 170.7 | 171.4 | 154.2 | 13 | 171.4 | … |
| 8 | 381 | 39.6 | 41.1 | 260 | 219.2 | 60 | 62 | 110 | 51 | 221.5 | 222.2 | 202.7 | 13 | 222.2 | … |
| 10 | 444 | 46 | 47.8 | 321 | 273 | 65 | 95 | 116 | 56 | 276.4 | 277.4 | 254.5 | 13 | 276.4 | … |
| 12 | 521 | 49.3 | 50.8 | 375 | 323.8 | 72 | 102 | 129 | 60 | 327.2 | 328.2 | 304.8 | 13 | 328.7 | … |
| 14 | 584 | 52.3 | 53.8 | 425 | 355.6 | 75 | 111 | 141 | 64 | 359.2 | 360.2 | (8) | 13 | 360.4 | … |
| 16 | 648 | 55.6 | 57.2 | 483 | 406.4 | 81 | 121 | 145 | 68 | 410.5 | 411.2 | (8) | 13 | 411.2 | … |
| 18 | 711 | 58.7 | 60.5 | 533 | 457.2 | 87 | 130 | 157 | 70 | 461.8 | 462.3 | (8) | 13 | 462 | … |
| 20 | 775 | 62 | 63.5 | 587 | 508 | 94 | 140 | 161 | 73 | 513.1 | 514.4 | (8) | 13 | 512.8 | … |
| 22 | 838 | 65 | 66.5 | 641 | 558.8 | 100 | 145 | 164 | … | 564.4 | 565.2 | (8) | 13 | … | … |
| 24 | 914 | 68.3 | 68.8 | 702 | 609.6 | 105 | 152 | 167 | 83 | 616 | 616 | (8) | 13 | 614.4 | … |
참고:
치수는 밀리미터 단위입니다.
(1) 이 치수는 허브의 큰 끝 부분에 대한 것으로 직선형이거나 테이퍼형일 수 있습니다. 테이퍼는 스레드, 슬립-온, 소켓-용접 및 래핑 플랜지에서 7도를 초과해서는 안 됩니다. 이 치수는 허브 테이퍼와 플랜지 뒷면 사이의 교차점의 직경으로 정의됩니다.
(2) 최소 허브 높이,H, 2(Y-tf)/3.
(3) 이 플랜지는 평평한 면으로 공급될 수 있습니다. 평평한 얼굴은 어쩌면 완전하거나tf 치수 두께에 1.5mm를 더한 값tf 돌출된 면 높이를 제외한 치수 두께.
(4) 표시된 플랜지 치수는 일반적으로 가구가 비치된 1.5mm 융기면(겹침 제외)에 대한 것입니다. 다른 외장의 요구 사항.
(5) 용접 끝 베벨의 경우.
(6) 나사형 플랜지의 나사산용.
(7) 열 13의 치수는 표준 벽 파이프에 대해 ASMEB36.10M에 지정된 파이프의 내부 직경에 해당합니다. 표준 벽 치수는 NPS 10 이하 크기의 Schedule 40과 동일합니다. 공차. 구매자가 달리 지정하지 않는 한 이러한 보어 크기는 제공됩니다.
(8) 구매자가 지정합니다.

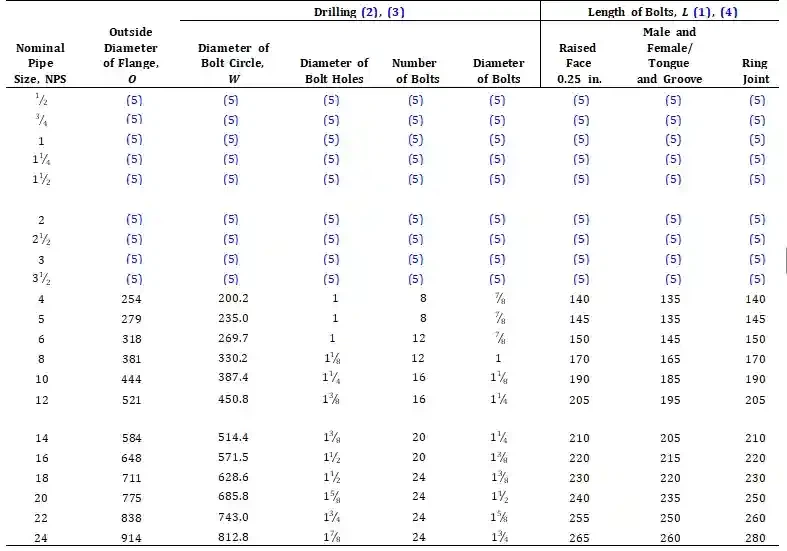

드릴링 클래스 400 파이프 플랜지용 템플릿
참고:
치수는 밀리미터 단위입니다.
(1) 스터드 볼트의 길이에는 포인트의 높이가 포함되지 않습니다.
(2) 플랜지 볼트 구멍용.
(3) 스팟 페이싱용.
(4) 표에 표시되지 않은 볼트 길이는 비필수 부록 C에 따라 결정될 수 있습니다.
(5) 이 크기에는 클래스 600 치수를 사용하십시오.
ASME B16.5 치수 ~의 수업 400 플랜지
| NPS | 플랜지 외경, O | 최소 두께 랩 조인트, tf | 허브 직경, X | 허브 직경 WN, Ah (3) | 스레드/ SO, Y | 랩핑, Y | 용접 넥, Y | 최소 스레드 길이 스레드, T (4) | 최소 SO, B2 | 최소 랩핑, B1 | WN, B | 코너 반경, r | 최소 카운터-보어 스레드Q |
| 1∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 1 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 21∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 31∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 4 | 254 | 35.1 | 146 | 114.3 | 51 | 51 | 89 | 37 | 116.1 | 116.8 | (6) | 11 | 117.6 |
| 5 | 279 | 38.1 | 178 | 141.2 | 54 | 54 | 102 | 43 | 143.8 | 144.5 | (6) | 11 | 144.5 |
| 6 | 318 | 41.1 | 206 | 168.4 | 57 | 57 | 103 | 46 | 170.7 | 171.4 | (6) | 13 | 171.4 |
| 8 | 381 | 47.8 | 260 | 219.2 | 68 | 68 | 117 | 51 | 221.5 | 222.2 | (6) | 13 | 222.2 |
| 10 | 444 | 53.8 | 321 | 273 | 73 | 102 | 124 | 56 | 276.4 | 277.4 | (6) | 13 | 276.4 |
| 12 | 521 | 57.2 | 375 | 323.8 | 79 | 108 | 137 | 60 | 327.2 | 328.2 | (6) | 13 | 328.7 |
| 14 | 584 | 60.5 | 425 | 355.6 | 84 | 117 | 149 | 64 | 359.2 | 360.2 | (6) | 13 | 360.4 |
| 16 | 648 | 63.5 | 483 | 406.4 | 94 | 127 | 152 | 68 | 410.5 | 411.2 | (6) | 13 | 411.2 |
| 18 | 711 | 66.5 | 533 | 457.2 | 99 | 137 | 165 | 70 | 461.8 | 462.3 | (6) | 13 | 462 |
| 20 | 775 | 69.8 | 587 | 508 | 102 | 146 | 168 | 73 | 513.1 | 514.4 | (6) | 13 | 512.8 |
| 22 | 838 | 73.2 | 641 | 558.8 | 108 | 152 | 171 | … | 564.4 | 565.2 | (6) | 13 | … |
| 24 | 914 | 76.2 | 702 | 609.6 | 114 | 159 | 175 | 83 | 616.0 | 616.0 | (6) | 13 | 614.4 |
참고:
(a) 치수는 밀리미터 단위입니다.
(1) 이 치수는 허브의 큰 끝 부분에 대한 것으로 직선형이거나 테이퍼형일 수 있습니다. 테이퍼는 스레드, 슬립-온, 소켓-용접 및 래핑 플랜지에서 7도를 초과해서는 안 됩니다. 이 치수는 허브 테이퍼와 플랜지 뒷면 사이의 교차점의 직경으로 정의됩니다.
(2) 최소 허브 높이,H, 2(Y-tf)/3.
(3) 용접 끝 베벨의 경우.
(4) 나사형 플랜지의 나사산용.
(5) 이 크기에는 클래스 600 치수를 사용하십시오.
(6) 구매자가 지정합니다.
템플릿 ~을 위한 교련 수업 600 파이프 플랜지 그리고 플랜지형 맞다팅
|
명사 같은 파이프 크기, NPS |
밖의 지름 ~의 플랜지, O |
교련 (2), (3) |
길이 ~의 볼트, L (1), (4) |
|||||
|
지름 ~의 볼트 원, W |
지름 ~의 볼트 구멍, ~에. |
숫자 ~의 볼트 |
지름 ~의 볼트, ~에. |
6.4-mm 높은 얼굴 |
남성 그리고 여성/ 혀 그리고 홈 |
반지 관절 |
||
|
1∕2 |
95 |
66.5 |
5∕8 |
4 |
1∕2 |
75 |
70 |
75 |
|
3∕4 |
117 |
82.6 |
3∕4 |
4 |
5∕8 |
90 |
85 |
90 |
|
1 |
124 |
88.9 |
3∕4 |
4 |
5∕8 |
90 |
85 |
90 |
|
1 1∕4 |
133 |
98.6 |
3∕4 |
4 |
5∕8 |
95 |
90 |
95 |
|
1 1∕2 |
155 |
114.3 |
7∕8 |
4 |
3∕4 |
110 |
100 |
110 |
|
2 |
165 |
127.0 |
3∕4 |
8 |
5∕8 |
110 |
100 |
110 |
|
2 1∕2 |
190 |
149.4 |
7∕8 |
8 |
3∕4 |
120 |
115 |
120 |
|
3 |
210 |
168.1 |
7∕8 |
8 |
3∕4 |
125 |
120 |
125 |
|
3 1∕2 |
229 |
184.2 |
1 |
8 |
7∕8 |
140 |
135 |
140 |
|
4 |
273 |
215.9 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
5 |
330 |
266.7 |
1 1∕8 |
8 |
1 |
165 |
160 |
165 |
|
6 |
356 |
292.1 |
1 1∕8 |
12 |
1 |
170 |
165 |
170 |
|
8 |
419 |
349.2 |
1 1∕4 |
12 |
1 1∕8 |
190 |
185 |
195 |
|
10 |
508 |
431.8 |
1 3∕8 |
16 |
1 1∕4 |
215 |
210 |
215 |
|
12 |
559 |
489.0 |
1 3∕8 |
20 |
1 1∕4 |
220 |
215 |
220 |
|
14 |
603 |
527.0 |
1 1∕2 |
20 |
1 3∕8 |
235 |
230 |
235 |
|
16 |
686 |
603.2 |
1 5∕8 |
20 |
1 1∕2 |
255 |
250 |
255 |
|
18 |
743 |
654.0 |
1 3∕4 |
20 |
1 5∕8 |
275 |
265 |
275 |
|
20 |
813 |
723.9 |
1 3∕4 |
24 |
1 5∕8 |
285 |
280 |
290 |
|
22 |
870 |
777.7 |
1 7∕8 |
24 |
1 3∕4 |
305 |
… |
310 |
|
24 |
940 |
838.2 |
2 |
24 |
1 7∕8 |
330 |
325 |
335 |
참고:
(a) 치수는 밀리미터 단위입니다.
(1) 스터드 볼트의 길이에는 포인트의 높이가 포함되지 않습니다.
(2) 플랜지 볼트 구멍용.
(3) 스팟 페이싱용.
(4) 표에 표시되지 않은 볼트 길이는 비필수 부록 C를 따를 수 있습니다.
ASME B16.5 치수 ~의 수업 600 플랜지
| NPS | 플랜지 외경, O | 플랜지의 최소 두께,tf | 허브 직경, X | 허브 직경 WN, Ah (3) | 스레드/SW/SO, Y | 랩핑, Y | 용접 넥, Y | 최소 스레드 길이 스레드, T (4) | 최소 SW/SO, B2 | 최소 랩핑, B1 | SW/SO, B | 코너 반경, r | 최소 카운터-보어 스레드Q | 소켓 깊이, D |
| 1∕2 | 95 | 14.2 | 38 | 21.3 | 22 | 22 | 52 | 16 | 22.4 | 22.9 | (5) | 3 | 23.6 | 10 |
| 3∕4 | 117 | 15.7 | 48 | 26.7 | 25 | 25 | 57 | 16 | 27.7 | 28.2 | (5) | 3 | 29 | 11 |
| 1 | 124 | 17.5 | 54 | 33.5 | 27 | 27 | 62 | 18 | 34.5 | 35.1 | (5) | 3 | 35.8 | 13 |
| 11∕4 | 133 | 20.6 | 64 | 42.2 | 28 | 28 | 67 | 21 | 43.2 | 43.7 | (5) | 5 | 44.4 | 14 |
| 11∕2 | 155 | 22.4 | 70 | 48.3 | 32 | 32 | 70 | 22 | 49.5 | 50 | (5) | 6 | 50.5 | 16 |
| 2 | 165 | 25.4 | 84 | 60.5 | 37 | 37 | 73 | 28 | 62 | 62.5 | (5) | 8 | 63.5 | 18 |
| 21∕2 | 190 | 28.4 | 100 | 73.2 | 41 | 41 | 79 | 32 | 74.7 | 75.4 | (5) | 8 | 76.2 | 19 |
| 3 | 210 | 31.8 | 117 | 88.9 | 46 | 46 | 83 | 35 | 90.7 | 91.4 | (5) | 10 | 92.2 | 21 |
| 31∕2 | 229 | 35.1 | 133 | 101.6 | 49 | 49 | 86 | 40 | 103.4 | 104.1 | (5) | 10 | 104.9 | … |
| 4 | 273 | 38.1 | 152 | 114.3 | 54 | 54 | 102 | 41 | 116.1 | 116.8 | (5) | 11 | 117.6 | … |
| 5 | 330 | 44.4 | 189 | 141.2 | 60 | 60 | 114 | 48 | 143.8 | 144.5 | (5) | 11 | 144.5 | … |
| 6 | 356 | 47.8 | 222 | 168.4 | 67 | 67 | 117 | 51 | 170.7 | 171.4 | (5) | 13 | 171.4 | … |
| 8 | 419 | 55.6 | 273 | 219.2 | 76 | 76 | 133 | 57 | 221.5 | 222.2 | (5) | 13 | 222.2 | … |
| 10 | 508 | 63.5 | 343 | 273 | 86 | 111 | 152 | 65 | 276.2 | 277.4 | (5) | 13 | 276.4 | … |
| 12 | 559 | 66.5 | 400 | 323.8 | 92 | 117 | 155 | 70 | 327 | 328.2 | (5) | 13 | 328.7 | … |
| 14 | 603 | 69.8 | 432 | 355.6 | 94 | 127 | 165 | 73 | 359.2 | 360.2 | (5) | 13 | 360.4 | … |
| 16 | 686 | 76.2 | 495 | 406.4 | 106 | 140 | 178 | 78 | 410.5 | 411.2 | (5) | 13 | 411.2 | … |
| 18 | 743 | 82.6 | 546 | 457.2 | 117 | 152 | 184 | 79 | 461.8 | 462.3 | (5) | 13 | 462 | … |
| 20 | 813 | 88.9 | 610 | 508 | 127 | 165 | 190 | 83 | 513.1 | 514.4 | (5) | 13 | 512.8 | … |
| 22 | 870 | 95.2 | 663 | 558.8 | 133 | 175 | 197 | … | 564.4 | 565.2 | (5) | 13 | … | … |
| 24 | 940 | 101.6 | 718 | 609.6 | 140 | 184 | 203 | 92 | 616 | 616 | (5) | 13 | 614.4 | … |
일반 사항:
(a) 치수는 밀리미터 단위입니다.
(1) 이 치수는 허브의 큰 끝 부분에 대한 것으로 직선형이거나 테이퍼형일 수 있습니다. 테이퍼는 스레드, 슬립-온, 소켓-용접 및 래핑 플랜지에서 7도를 초과해서는 안 됩니다. 이 치수는 허브 테이퍼와 플랜지 뒷면 사이의 교차점의 직경으로 정의됩니다.
(2) 최소 허브 높이,H, 2(Y-tf)/3.
(3) 용접 끝 베벨의 경우.
(4) 나사형 플랜지의 나사산용.
(5) 구매자가 지정함
템플릿 ~을 위한 교련 수업 900 파이프 플랜지 그리고 플랜지형 맞다팅
|
명사 같은 파이프 크기, NPS |
밖의 지름 ~의 플랜지, O |
교련 (2), (3) |
길이 ~의 볼트, L (1), (4) |
|||||
|
지름 ~의 볼트 원, W |
지름 ~의 볼트 구멍, ~에. |
숫자 ~의 볼트 |
직경 볼트, 안에. |
6.4-mm 높은 얼굴 |
남성 그리고 여성/ 혀 그리고 홈 |
반지 관절 |
||
|
1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
3∕4 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 1∕4 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
2 1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
3 |
241 |
190.5 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
4 |
292 |
235.0 |
1 1∕4 |
8 |
1 1∕8 |
170 |
165 |
170 |
|
5 |
349 |
279.4 |
1 3∕8 |
8 |
1 1∕4 |
190 |
185 |
190 |
|
6 |
381 |
317.5 |
1 1∕4 |
12 |
1 1∕8 |
190 |
185 |
195 |
|
8 |
470 |
393.7 |
1 1∕2 |
12 |
1 3∕8 |
220 |
215 |
220 |
|
10 |
546 |
469.9 |
1 1∕2 |
16 |
1 3∕8 |
235 |
230 |
235 |
|
12 |
610 |
533.4 |
1 1∕2 |
20 |
1 3∕8 |
255 |
250 |
255 |
|
14 |
641 |
558.8 |
1 5∕8 |
20 |
1 1∕2 |
275 |
265 |
280 |
|
16 |
705 |
616.0 |
1 3∕4 |
20 |
1 5∕8 |
285 |
280 |
290 |
|
18 |
787 |
685.8 |
2 |
20 |
1 7∕8 |
325 |
320 |
335 |
|
20 |
857 |
749.3 |
2 1∕8 |
20 |
2 |
350 |
345 |
360 |
|
24 |
1,041 |
901.7 |
2 5∕8 |
20 |
2 1∕2 |
440 |
430 |
455 |
참고:
(a) 치수는 밀리미터 단위입니다.
(1) 스터드 볼트의 길이에는 포인트의 높이가 포함되지 않습니다.
(2) 플랜지 볼트 구멍용.
(3) 스팟 페이싱용.
(4) 표에 표시되지 않은 볼트 길이는 비필수 부록 C에 따라 결정될 수 있습니다.
(5) 이 크기에는 클래스 1500 치수를 사용하십시오.
ASME B16.5 치수 ~의 수업 900 플랜지
| NPS | 플랜지 외경, O | 플랜지의 최소 두께,tf | 허브 직경, X | 허브 직경 WN, Ah (3) | 스레드/SO, Y | 랩핑, Y | 용접 넥, Y | 최소 스레드 길이 스레드, T (4) | 최소 SO, B2 | 최소 랩핑, B1 | WN, B | 코너 반경, r | 최소 카운터-보어 스레드Q |
| 1∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 1 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 21∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3 | 241 | 38.1 | 127 | 88.9 | 54 | 54 | 102 | 41 | 90.7 | 91.4 | (6) | 10 | 92.2 |
| 4 | 292 | 44.5 | 159 | 114.3 | 70 | 70 | 114 | 48 | 116.1 | 116.8 | (6) | 11 | 117.6 |
| 5 | 349 | 50.8 | 190 | 141.2 | 79 | 79 | 127 | 54 | 143.8 | 144.5 | (6) | 11 | 144.5 |
| 6 | 381 | 55.6 | 235 | 168.4 | 86 | 86 | 140 | 57 | 170.7 | 171.4 | (6) | 13 | 171.4 |
| 8 | 470 | 63.5 | 298 | 219.2 | 102 | 114 | 162 | 64 | 221.5 | 222.2 | (6) | 13 | 222.2 |
| 10 | 546 | 69.8 | 368 | 273 | 108 | 127 | 184 | 71 | 276.4 | 277.4 | (6) | 13 | 276.4 |
| 12 | 610 | 79.2 | 419 | 323.8 | 117 | 143 | 200 | 76 | 327.2 | 328.2 | (6) | 13 | 328.7 |
| 14 | 641 | 85.9 | 451 | 355.6 | 130 | 155 | 213 | 83 | 359.2 | 360.2 | (6) | 13 | 360.4 |
| 16 | 705 | 88.9 | 508 | 406.4 | 133 | 165 | 216 | 86 | 410.5 | 411.2 | (6) | 13 | 411.2 |
| 18 | 787 | 101.6 | 565 | 457.2 | 152 | 190 | 229 | 89 | 461.8 | 462.3 | (6) | 13 | 462 |
| 20 | 857 | 108 | 622 | 508 | 159 | 210 | 248 | 92 | 513.1 | 514.4 | (6) | 13 | 512.8 |
| 24 | 1041 | 139.7 | 749 | 609.6 | 203 | 267 | 292 | 102 | 616 | 616 | (6) | 13 | 614.4 |
참고:
치수는 밀리미터 단위입니다.
(1) 이 치수는 허브의 큰 끝 부분에 대한 것으로 직선형이거나 테이퍼형일 수 있습니다. 테이퍼는 스레드, 슬립-온, 소켓-용접 및 래핑 플랜지에서 7도를 초과해서는 안 됩니다. 이 치수는 허브 테이퍼와 플랜지 뒷면 사이의 교차점의 직경으로 정의됩니다.
(2) 최소 허브 높이,H, 2(Y-tf)/3.
(3) 용접 끝 베벨의 경우
(4) 나사산 플랜지의 나사산의 경우
참고: (계속)
(5) 이 크기에는 클래스 1500 치수를 사용하십시오.
(6) 구매자가 지정합니다.
템플릿 ~을 위한 교련 수업 1500 파이프 플랜지
|
명사 같은 파이프 크기, NPS |
밖의 지름 ~의 플랜지, O |
교련 (2), (3) |
길이 ~의 볼트, L (1), (4) |
|||||
|
지름 ~의 볼트 원, W |
지름 볼트의 구멍 |
숫자r ~의 안에. 볼트 |
지름 ~의 볼트, ~에. |
6.4-mm 높은 얼굴 |
남성 그리고 여성/ 혀 그리고 홈 |
반지 관절 |
||
|
1∕2 |
121 |
82.6 |
7∕8 |
4 |
3∕4 |
110 |
100 |
110 |
|
3∕4 |
130 |
88.9 |
7∕8 |
4 |
3∕4 |
115 |
110 |
115 |
|
1 |
149 |
101.6 |
1 |
4 |
7∕8 |
125 |
120 |
125 |
|
1 1∕4 |
159 |
111.1 |
1 |
4 |
7∕8 |
125 |
120 |
125 |
|
1 1∕2 |
178 |
124.0 |
1 1∕8 |
4 |
1 |
140 |
135 |
140 |
|
2 |
216 |
165.1 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
2 1∕2 |
244 |
190.5 |
1 1∕8 |
8 |
1 |
160 |
150 |
160 |
|
3 |
267 |
203.2 |
1 1∕4 |
8 |
1 1∕8 |
180 |
170 |
180 |
|
4 |
311 |
241.3 |
1 3∕8 |
8 |
1 1∕4 |
195 |
190 |
195 |
|
5 |
375 |
292.1 |
1 5∕8 |
8 |
1 1∕2 |
250 |
240 |
250 |
|
6 |
394 |
317.5 |
1 1∕2 |
12 |
1 3∕8 |
260 |
255 |
265 |
|
8 |
483 |
393.7 |
1 3∕4 |
12 |
1 5∕8 |
290 |
285 |
300 |
|
10 |
584 |
482.6 |
2 |
12 |
1 7∕8 |
335 |
330 |
345 |
|
12 |
673 |
571.5 |
2 1∕8 |
16 |
2 |
375 |
370 |
385 |
|
14 |
749 |
635.0 |
2 3∕8 |
16 |
2 1∕4 |
405 |
400 |
425 |
|
16 |
826 |
704.8 |
2 5∕8 |
16 |
2 1∕2 |
445 |
440 |
470 |
|
18 |
914 |
774.7 |
2 7∕8 |
16 |
2 3∕4 |
495 |
490 |
525 |
|
20 |
984 |
831.8 |
3 1∕8 |
16 |
3 |
540 |
535 |
565 |
|
24 |
1 168 |
990.6 |
3 5∕8 |
16 |
3 1∕2 |
615 |
610 |
650 |
참고:
치수는 밀리미터 단위입니다.
(1) 스터드 볼트의 길이에는 포인트의 높이가 포함되지 않습니다.
(2) 플랜지 볼트 구멍용.
(3) 스팟 페이싱용.
(4) 표에 표시되지 않은 볼트 길이는 비필수 부록 C에 따라 결정될 수 있습니다.
ASME B16.5 치수 ~의 수업 1500 플랜지
| NPS | 플랜지 외경, O | 플랜지의 최소 두께,tf | 허브 직경, X | 허브 직경 WN, Ah (3) | 스레드/SW/SO, Y | 랩핑, Y | 용접 넥, Y | 최소 스레드 길이 스레드, T (4) | 최소 SW/SO, B2 | 최소 랩핑, B1 | SW/SO, B | 코너 반경, r | 최소 카운터-보어 스레드Q | 소켓 깊이, D |
| 1∕2 | 121 | 22.4 | 38 | 21.3 | 32 | 32 | 60 | 22 | 22.4 | 22.9 | (5) | 3 | 23.6 | 10 |
| 3∕4 | 130 | 25.4 | 44 | 26.7 | 35 | 35 | 70 | 25 | 27.7 | 28.2 | (5) | 3 | 29 | 11 |
| 1 | 149 | 28.4 | 52 | 33.5 | 41 | 41 | 73 | 28 | 34.5 | 35.4 | (5) | 3 | 35.8 | 13 |
| 11∕4 | 159 | 28.4 | 64 | 42.2 | 41 | 41 | 73 | 30 | 43.2 | 43.7 | (5) | 5 | 44.4 | 14 |
| 11∕2 | 178 | 31.8 | 70 | 48.3 | 44 | 44 | 83 | 32 | 49.5 | 50 | (5) | 6 | 50.5 | 16 |
| 2 | 216 | 38.1 | 105 | 60.5 | 57 | 57 | 102 | 38 | 62 | 62.5 | (5) | 8 | 63.5 | 18 |
| 21∕2 | 244 | 41.1 | 124 | 73.2 | 64 | 64 | 105 | 48 | 74.7 | 75.4 | (5) | 8 | 76.2 | 19 |
| 3 | 267 | 47.8 | 133 | 88.9 | … | 73 | 117 | … | … | 91.4 | (5) | 10 | … | … |
| 4 | 311 | 53.8 | 162 | 114.3 | … | 90 | 124 | … | … | 116.8 | (5) | 11 | … | … |
| 5 | 375 | 73.2 | 197 | 141.2 | … | 105 | 155 | … | … | 144.5 | (5) | 11 | … | … |
| 6 | 394 | 82.6 | 229 | 168.4 | … | 119 | 171 | … | … | 171.4 | (5) | 13 | … | … |
| 8 | 483 | 91.9 | 292 | 219.2 | … | 143 | 213 | … | … | 222.2 | (5) | 13 | … | … |
| 10 | 584 | 108 | 368 | 273 | … | 178 | 254 | … | … | 277.4 | (5) | 13 | … | … |
| 12 | 673 | 124 | 451 | 323.8 | … | 219 | 282 | … | … | 328.2 | (5) | 13 | … | … |
| 14 | 749 | 133.4 | 495 | 355.6 | … | 241 | 298 | … | … | 360.2 | (5) | 13 | … | … |
| 16 | 826 | 146 | 552 | 406.4 | … | 260 | 311 | … | … | 411.2 | (5) | 13 | … | … |
| 18 | 914 | 162.1 | 597 | 457.2 | … | 276 | 327 | … | … | 462.3 | (5) | 13 | … | … |
| 20 | 984 | 177.8 | 641 | 508 | … | 292 | 356 | … | … | 514.4 | (5) | 13 | … | … |
| 24 | 1 168 | 203.2 | 762 | 609.6 | … | 330 | 406 | … | … | 616 | (5) | 13 | … | … |
참고:
치수는 밀리미터 단위입니다.
(1) 이 치수는 허브의 큰 끝 부분에 대한 것으로 직선형이거나 테이퍼형일 수 있습니다. 테이퍼는 스레드, 슬립-온, 소켓-용접 및 래핑 플랜지에서 7도를 초과해서는 안 됩니다. 이 치수는 허브 테이퍼와 플랜지 뒷면 사이의 교차점의 직경으로 정의됩니다.
(2) 최소 허브 높이,H, 2(Y-tf)/3.
(3) 용접 끝 베벨의 경우.
(4) 나사형 플랜지의 나사산용.
(5) 구매자가 지정합니다.
템플릿 ~을 위한 교련 수업 2500 파이프 플랜지
|
명사 같은 파이프 크기, NPS |
밖의 지름 ~의 플랜지, O |
교련 (2), (3) |
길이 ~의 볼트, L (1), (4) |
|||||
|
지름 ~의 볼트 원, W |
지름 볼트의 구멍 |
숫자 ~의 ~에. 볼트 |
지름 ~의 볼트, ~에. |
6.4-mm 높은 얼굴 |
남성 그리고 여성/ 혀 그리고 홈 |
반지 관절 |
||
|
1∕2 |
133 |
88.9 |
7∕8 |
4 |
3∕4 |
120 |
115 |
120 |
|
3∕4 |
140 |
95.2 |
7∕8 |
4 |
3∕4 |
125 |
120 |
125 |
|
1 |
159 |
108.0 |
1 |
4 |
7∕8 |
140 |
135 |
140 |
|
1 1∕4 |
184 |
130.0 |
1 1∕8 |
4 |
1 |
150 |
145 |
150 |
|
1 1∕2 |
203 |
146.0 |
1 1∕4 |
4 |
1 1∕8 |
170 |
165 |
170 |
|
2 |
235 |
171.4 |
1 1∕8 |
8 |
1 |
180 |
170 |
180 |
|
2 1∕2 |
267 |
196.8 |
1 1∕4 |
8 |
1 1∕8 |
195 |
190 |
205 |
|
3 |
305 |
228.6 |
1 3∕8 |
8 |
1 1∕4 |
220 |
215 |
230 |
|
4 |
356 |
273.0 |
1 5∕8 |
8 |
1 1∕2 |
255 |
250 |
260 |
|
5 |
419 |
323.8 |
1 7∕8 |
8 |
1 3∕4 |
300 |
290 |
310 |
|
6 |
483 |
368.3 |
2 1∕8 |
8 |
2 |
345 |
335 |
355 |
|
8 |
552 |
438.2 |
2 1∕8 |
12 |
2 |
380 |
375 |
395 |
|
10 |
673 |
539.8 |
2 5∕8 |
12 |
2 1∕2 |
490 |
485 |
510 |
|
12 |
762 |
619.3 |
2 7∕8 |
12 |
2 3∕4 |
540 |
535 |
560 |
참고:
치수는 밀리미터 단위입니다.
(1) 스터드 볼트의 길이에는 포인트의 높이가 포함되지 않습니다.
(2) 플랜지 볼트 구멍용.
(3) 스팟 페이싱용.
(4) 표에 표시되지 않은 볼트 길이는 비필수 부록 C에 따라 결정될 수 있습니다.
ASME B16.5 치수 ~의 수업 2500 플랜지
| NPS | 플랜지 외경, O | 플랜지의 최소 두께,tf | 허브 직경, X | 허브 직경 WN, Ah (3) | 스레드, Y | 랩핑, Y | 용접 넥, Y | 최소 스레드 길이 스레드, T (4) | 최소, B1 | WN, B | 코너 반경, r | 최소 카운터-보어 스레드Q |
| 1∕2 | 133 | 30.2 | 43 | 21.3 | 40 | 40 | 73 | 28 | 22.9 | (5) | 3 | 23.6 |
| 3∕4 | 140 | 31.8 | 51 | 26.7 | 43 | 43 | 79 | 32 | 28.2 | (5) | 3 | 29 |
| 1 | 159 | 35.1 | 57 | 33.5 | 48 | 48 | 89 | 35 | 35.1 | (5) | 3 | 35.8 |
| 11∕4 | 184 | 38.1 | 73 | 42.2 | 52 | 52 | 95 | 38 | 43.7 | (5) | 5 | 44.4 |
| 11∕2 | 203 | 44.4 | 79 | 48.3 | 60 | 60 | 111 | 44 | 50 | (5) | 6 | 50.5 |
| 2 | 235 | 50.8 | 95 | 60.5 | 70 | 70 | 127 | 51 | 62.5 | (5) | 8 | 63.5 |
| 21∕2 | 267 | 57.2 | 114 | 73.2 | 79 | 79 | 143 | 57 | 75.4 | (5) | 8 | 76.2 |
| 3 | 305 | 66.5 | 133 | 88.9 | … | 92 | 168 | … | 91.4 | (5) | 10 | … |
| 4 | 356 | 76.2 | 165 | 114.3 | … | 108 | 190 | … | 116.8 | (5) | 11 | … |
| 5 | 419 | 91.9 | 203 | 141.2 | … | 130 | 229 | … | 144.5 | (5) | 11 | … |
| 6 | 483 | 108 | 235 | 168.4 | … | 152 | 273 | … | 171.4 | (5) | 13 | … |
| 8 | 552 | 127 | 305 | 219.2 | … | 178 | 318 | … | 222.2 | (5) | 13 | … |
| 10 | 673 | 165.1 | 375 | 273 | … | 229 | 419 | … | 277.4 | (5) | 13 | … |
| 12 | 762 | 184.2 | 441 | 323.8 | … | 254 | 464 | … | 328.2 | (5) | 13 | … |
참고:
치수는 밀리미터 단위입니다.
(1) 이 치수는 직선형이거나 테이퍼형일 수 있는 허브의 큰 끝단에 대한 것입니다. 테이퍼는 나사산 및 중첩 플랜지에서 7도를 초과하면 안 됩니다. 이 치수는 허브 테이퍼와 플랜지 뒷면 사이의 교차점의 직경으로 정의됩니다.
(2) 최소 허브 높이,H, 2(Y-tf)/3.
(3) 용접 끝 베벨의 경우.
(4) 나사형 플랜지의 나사산용.
(5) 구매자가 지정합니다.
FAQ:
1. ASME B16.5와 ASME B16.47 플랜지의 차이점은 무엇입니까?
ASME B16.5는 1/2"에서 24" NPS까지의 플랜지 크기를 다루는 반면,ASME B16.4726"에서 60"까지의 대구경-플랜지용으로 특별히 제작되었습니다.
2. 고압-수소 서비스에 ASME B16.5 플랜지를 사용할 수 있나요?
예, 하지만 수소 취성을 방지하려면 재료 선택이 중요합니다. ASME B16.5는 치수 및 압력 등급(클래스 150-2500)을 정의하지만 ASTM A182 F316L 또는 고니켈 합금과 같은 호환 가능한 재료를 선택해야 합니다.
3. 클래스 150 플랜지의 최대 압력 등급은 얼마입니까?
일반적인 오해는 클래스 150이 150PSI와 같다는 것입니다. 실제로 클래스 150 플랜지(예: A105 탄소강)는 주변 온도에서 최대 285PSI(19.6bar)를 처리할 수 있습니다.
4. 8인치 클래스 300 플랜지의 볼트 구멍 원 직경을 어떻게 계산합니까?
ASME B16.5에 따르면 8" 클래스 300 플랜지의 볼트 원 직경은 10.62인치(270mm)이고 볼트 구멍은 12개입니다. 업데이트된 B16.5를 확인하는 것이 좋습니다.클래스 300 치수차트.
5. "150lb" 플랜지와 "클래스 150" 플랜지 사이에 차이가 있습니까?
기술적으로 "클래스 150"은 ASME B16.5에서 사용되는 올바른 용어입니다. "150 lb"는 일반적인 업계 속어입니다.
6. ASME B16.5는 "NPS"와 "DN"을 어떻게 정의합니까?
NPS(공칭 파이프 크기)는 북미 인치- 기반 지정이고, DN(공칭 직경)은 ISO/DIN 표준에 사용되는 미터법과 동일합니다. 예를 들어 NPS 2는 DN 50과 동일합니다. 그러나 실제 외부 직경(OD)은 사용된 라벨에 관계없이 2.375"(60.3mm)로 유지됩니다.
7. B16.5 플랜지용 Duplex 2205보다 316L 스테인레스 스틸이 더 좋습니까?
예. Duplex 2205는 316L에 비해 거의 두 배의 항복 강도와 응력 부식 균열(SCC)에 대한 탁월한 저항성을 제공합니다. 그러나 Duplex 2205의 가격은 316L의 가격보다 높습니다.
8. 클래스 600+ 시스템에서 플랜지 누출의 일반적인 원인은 무엇입니까?
가장 큰 세 가지 원인은 불균등한 볼트 토크, 부적절한 개스킷 선택, 플랜지 정렬 불량입니다. 고압-B16.5 시스템(클래스 600/900/1500)에서는 버클링을 방지하고 제어된 토크 절차를 따르도록 내부 링이 있는 나선형 상처 개스킷을 사용하는 것이 좋습니다.
참조 표준
ASME B16.5- 파이프 플랜지 및 플랜지 피팅: NPS 1/2~NPS 24, 미터법/인치 표준, B16.5 - 2025
Zhengzhou Huitong Pipeline Equipment Co., LTD 소개
HT PIPE는 -잘 알려진 재고 판매업체이자 수출업체입니다. 우리는 15+ 수출 경험이 있는 스테인레스/탄소/니켈 합금 소재 공급업체입니다. 우리는 파이프, 플레이트, 환봉뿐만 아니라 파이프 피팅, 플랜지 등도 제공합니다. 자세한 내용과 가격은 무료로 문의하십시오.
저자: Chloe Pu(스테인리스강, 니켈합금, 탄소강 산업에서 5년 근무)
게시일: 2026년 4월 28일(베이징 시간)
