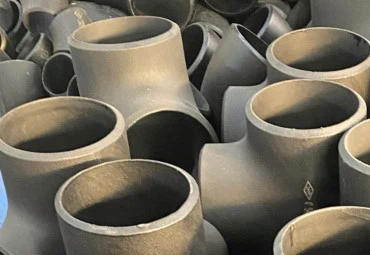

ASTM A234 탄소강 파이프 피팅

A234 탄소강 파이프 피팅은 파이프라인 시스템에서 기능(유체 방향 또는 속도 변경)을 만들 수 있는 특정 모양으로 탄소 또는 합금강 파이프, 플레이트, 프로파일로 만들어집니다. 대부분이 A234 탄소강 피팅에는 스틸 엘보우 (45 또는 90도 굽힘), 티, 리듀서 (동심 또는 편심 리듀서), 크로스, 캡, 니플, 플랜지, 개스킷, 스터드 등이 포함됩니다.



산업용 파이프라인 시스템에서는 일반적으로 전송 방향을 변경해야 합니다. 유체(오일 및 가스, 물, 슬러리) 유량을 조정합니다. 파이프라인 등을 열거 나 닫습니다. 따라서 이러한 활동을 완료하기 위해 탄소강 파이프 피팅이 적용됩니다.



ASTM A234에는 ASTM B16.9, B16.11, MSS-SP-79, MSS-SP-83, MSS- SP-95 및 MSS-SP-97. 등.



아시다시피 ASTM A234 강관 피팅은 압력 배관 및 압력 용기 제작에 사용되며 온건하고 높은 온도에서 사용됩니다. 이 표준의 A234 피팅 재료는 용가재가 추가된 킬드 스틸, 단조품, 바, 플레이트, 이음새가 없거나 융합 용접된 관형 제품으로 구성됩니다.



ASTM A234 등급

ASTM A234 사양에는 WPB, WPC, WP5, WP9, WP11, WP12, WP22, WP91 등과 같은 많은 등급이 있습니다.



ASTM A234 WPC 피팅 홀을 만들기 위한 원료는 단조품, 바, 플레이트, 시트 및 용가재가 첨가된 이음매 없는 또는 융합 용접된 파이프 제품으로 구성됩니다. 탄소 강판 또는 강판에 대해 지정되지 않은 경우 A234 강은 거친 입자 또는 미세 입자로 제조될 수 있습니다. 어느ASTM A234 WP9미립자 연습을해야합니다.



A234 WPB 단조 또는 성형 작업은 해머링, 프레싱, 피어싱, 뒤집기, 압연, 압출, 굽힘, 융합 용접, 기계 가공 또는 위의 두 가지 이상의 작업 조합으로 수행할 수 있습니다. 제조의 요점은 피팅에 유해한 결함을 일으키지 않는 것입니다.

탄소강 등급 ASTM A234 WPB, WPC, WPR용

열간 성형 WPB, WPC, WPR 피팅은 620도[1150℉] ~ 980도[1800℉] 이상에서 형성되며 열처리할 필요가 없으며 정지 공기에서 냉각됩니다.



980도[1800℉] 이상에서 제작된 열간 성형 또는 단조 WPB, WPC, WPR 피팅은 어닐링, 노멀라이징 또는 노멀라이징 및 템퍼링되어야 합니다. NPS4 열간 단조 피팅은 열처리가 필요하지 않습니다.



성형을 위해 피팅 스톡의 일부를 임의의 온도로 국부적으로 가열하여 생산되는 NPS12 이상의 피팅은 어닐링, 정규화 또는 정규화 및 템퍼링되어야 합니다. 그리고 이 피팅에는 엘보우, 티, 리듀서가 포함되며 탄소 함량은 0.26% 미만이어야 합니다. NPS12는 이 성형 공정에서 열처리할 필요가 없습니다.



620도[1150℉] 미만의 냉간 성형 피팅은 595~690도[1100~1275℉]에서 표준화하거나 응력을 완화해야 합니다.



융합 용접으로 생산된 A234 WPR 피팅 및 용접된 끝단의 벽 두께가 3/4인치[19mm] 이상인 피팅은 595~675도[1100~1250℉]에서 용접 후 열처리되어야 합니다.



제조업체의 선택에 따라 열처리가 수행될 수 있습니다.



열처리

고온에서 성형한 후 ASTM A234(ASME SA234) 파이프 피팅은 너무 빠른 냉각으로 인한 유해한 결함을 방지하는 적절한 조건에서 임계 범위 이하의 온도로 냉각되어야 하지만 어떤 경우에도 여전히 냉각 속도보다 더 빠르지는 않습니다. 공기.
