소켓 엘보

Mar 09, 2023

소켓 엘보우는 두 개의 파이프를 비스듬히 연결하는 데 사용되는 파이프 피팅 유형입니다. 소켓 용접 90도 팔꿈치는 일반적으로 스테인레스 스틸, 합금, 니켈 합금, 탄소강, 듀플렉스 및 슈퍼 듀플렉스와 같은 금속으로 만들어지며 다양한 배관 시스템을 수용하기 위해 다양한 크기와 각도로 제공됩니다.

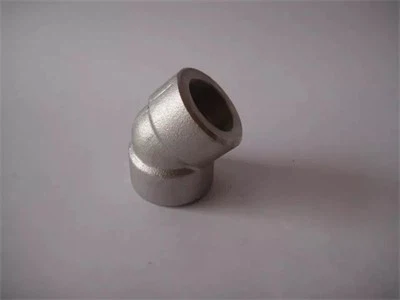

ASTM A182 F304l socket weld tee

생산:

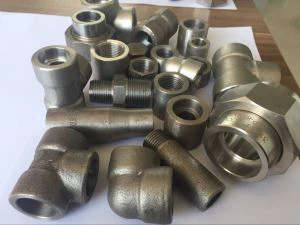

소켓 엘보우는 단조, 주조, 가공 등 다양한 제조 방법을 사용하여 생산할 수 있습니다. 생산 공정은 사용된 재료, 필요한 치수 및 소켓 엘보우의 용도에 따라 달라질 수 있습니다.

기능:

45도 소켓 엘보우의 주요 기능은 배관 시스템의 흐름 방향을 변경하는 것입니다. 소켓 엘보는 일반적으로 배관, HVAC 및 산업 응용 분야에서 배관 네트워크를 통해 유체, 가스 또는 증기를 전달하는 데 사용됩니다. 소켓 엘보는 배관 시스템의 높이를 조정하거나 직경이 다른 파이프를 연결하는 데에도 사용할 수 있습니다.

이점:

소켓 엘보는 다른 유형의 파이프 피팅에 비해 몇 가지 장점을 제공합니다. 소켓 용접 파이프 엘보는 설치가 쉽고 최소한의 유지 보수가 필요하며 내구성이 뛰어나고 오래갑니다. 2인치 단조 소켓 엘보우도 쉽게 제거할 수 있고 필요한 경우 교체할 수 있어 많은 배관 적용 분야에서 비용 효율적인 솔루션이 됩니다.

애플리케이션:

소켓 엘보는 주거용 및 상업용 배관 시스템, HVAC 시스템, 화학 처리 공장 및 발전 시설을 포함하여 광범위한 응용 분야에 사용됩니다. 소켓 엘보우는 배관 시스템이 방향을 변경해야 하거나 공간 제약으로 인해 콤팩트 피팅을 사용해야 하는 응용 분야에서 특히 유용합니다.

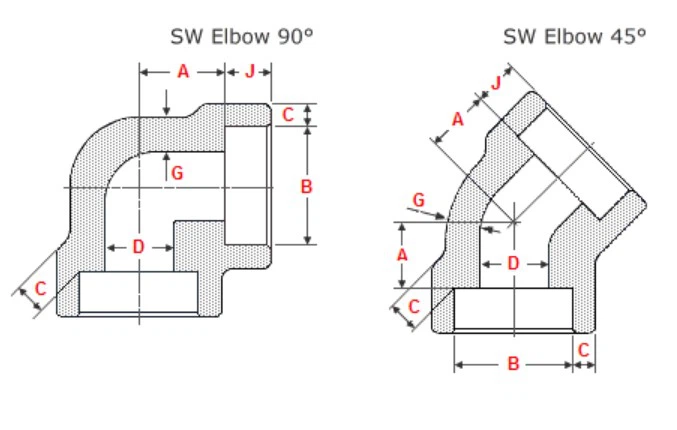

DIMENSIONS SOCKET WELD ELBOW

치수 소켓 용접 팔꿈치

치수 NPS 1/2 ~ 4 - 90도 - 클래스 3000

NPS	소켓 구경	깊이 소켓	구경 다이아	소켓 WT	몸 WT
NPS	B	J	D	C	G
1/2	21.95 21.70	10	16.6 15	4.65 4.10	3.75
3/4	27.30 27.05	13	21.7 20.2	4.90 4.25	3.90
1	34.05 33.80	13	27.4 25.9	5.70 5.00	4.55
1¼	42.80 42.55	13	35.8 34.3	6.05 5.30	4.85
1½	48.90 48.65	13	41.7 40.1	6.35 5.55	5.10
2	61.35 61.10	16	53.5 51.7	6.95 6.05	5.55
2½	74.20 73.80	16	64.2 61.2	8.75 7.65	7.00
3	90.15 89.80	16	79.5 46.4	9.50 8.30	7.60
4	115.80 115.45	19	103.8 100.7	10.70 9.35	8.55
NPS	B	J	D	C	G
NPS	소켓 구경	깊이 소켓	구경 다이아	소켓 WT	몸 WT

NPS	소켓 A 하단 중앙
NPS	90도
1/2	15.5
3/4	19.5
1	22
1¼	27
1½	32
2	38
2½	41.5
3	57.5
4	66.5
NPS	90도
NPS	소켓 A 하단 중앙

치수 NPS 1/2 ~ 2 - 90도 - 클래스 6000

NPS	소켓 구경	깊이 소켓	구경 다이아	소켓 WT	몸 WT
NPS	B	J	D	C	G
1/2	21.95 21.70	10	12.5 11	5.95 5.20	4.80
3/4	27.30 27.05	13	16.3 14.8	6.95 6.05	5.55
1	34.05 33.80	13	21.5 19.9	7.90 6.95	6.35
1¼	42.80 42.55	13	30.2 28.7	7.90 6.95	6.35
1½	48.90 48.65	13	34.7 33.2	8.90 7.80	7.15
2	61.35 61.10	16	43.6 42.1	10.90 9.50	8.75
NPS	B	J	D	C	G
NPS	소켓 구경	깊이 소켓	구경 다이아	소켓 WT	몸 WT

NPS	소켓 A 하단 중앙
NPS	90도
1/2	19.5
3/4	22.5
1	27
1¼	32
1½	38
2	41
NPS	90도
NPS	소켓 A 하단 중앙
