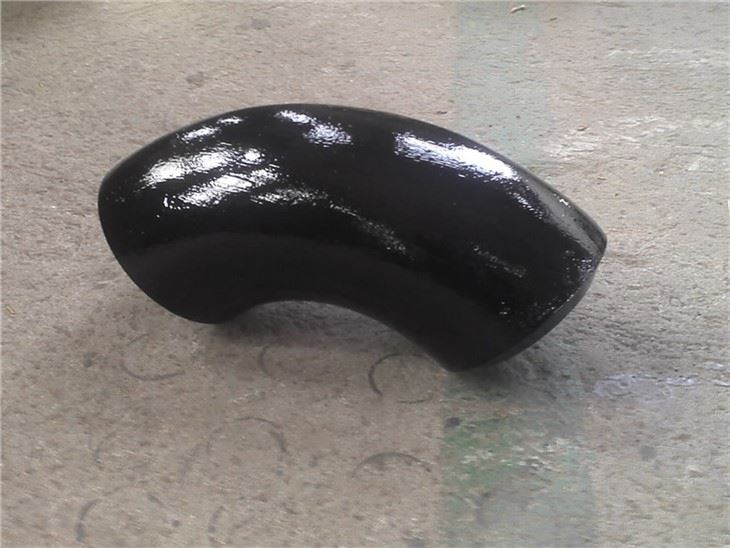

ASTM A860 WPHY 60 90 학위 엘보
유형: 엘보우, 티, 리듀서, 크로스, 캡, 스텁 엔드
크기: 1/2"-60"
두께: Sch5s-Schxxs
표준: ASME, MSS, ISO, DIN, JIS

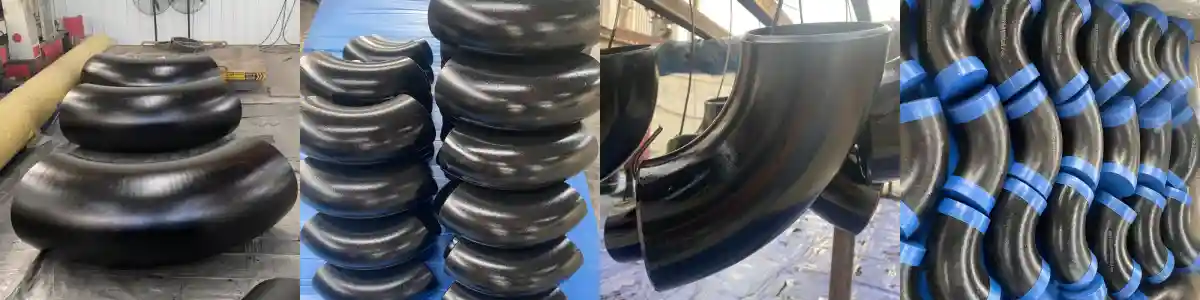

Zhengzhou Huitong Pipeline Equipment Co., Ltd.는 중국의 ASTM A860 WPHY 60 90 Degree Elbow의 선도적인 제조업체 및 공급업체 중 하나입니다. ASTM A860 WPHY 60 90 학위 엘보를 구입해 주셔서 진심으로 환영합니다. 우리 공장은 또한 맞춤형 주문을 받아들입니다. 경쟁력 있는 가격과 우수한 서비스를 마음껏 즐기시기 바랍니다.
ASTM A860 WPHY 60 90 학위 엘보우 가격 2026|크기, 무게 및 공급업체
ASTM A860 WPHY 60 90 등급 엘보는 고압 파이프라인 시스템용으로 설계된 고-수율-강도 탄소강 버트-용접 피팅입니다. WPHY60은 약 415MPa(60ksi)의 최소 항복 강도를 제공합니다. 이는 일반적으로 석유 및 가스 전송, 해양 시설, 석유화학 플랜트 및 기타 고강도 배관 시스템에 선택됩니다.
2026년의 일반적인 ASTM A860 WPHY60 엘보 가격은 직경, 벽 두께, 이음매 없는 용접 또는 용접, 열처리, 충격 테스트, NDT 및 신맛{5}}서비스 요구 사항에 따라 $1.8~$4.5/kg입니다. 큰-직경 엘보는 일반적으로 개별적으로 견적됩니다.
ASTM A860 WPHY60 90 학위 엘보우 가격/비용 2026
| 크기 범위 | 전형적인 건축 | 예상 가격대 | 대략. 비용 기준 |
| 1/2"–4" | 원활한 | $2.2~$4.5/kg | 소량 |
| 6"–12" | 이음새가 없는 / 형성됨 | $2.0~$3.8/kg | 표준 파이프라인 순서 |
| 14"–24" | 성형/용접 | $1.9~$3.5/kg | 중량-기준 견적 |
| 26"–48" | 가공됨 / MSS SP-75 | $2.2~$4.2/kg | 프로젝트 견적 |
| 대형 맞춤형 직경 | 용접/가공 | 견적이 필요합니다 | 엔지니어링에 따라 다름 |
글로벌 원자재 변동, 제조 복잡성(열간 성형 대 냉간 인발), 벽 두께 일정으로 인해 WPHY60 90-도 엘보우 가격이 크게 결정됩니다.
주요 시사점:
- ASTM A860 WPHY60최소 항복 강도가 다음과 같은 고강도 연철 페라이트강 피팅 등급입니다.-60ksi / 415MPa.
- 90도 엘보는 일반적으로맞대기-용접 긴-반경(LR)반경이 대략적인 팔꿈치1.5D, 짧은-반경 및 프로젝트별-곡선도 지정할 수 있습니다.
- 을 위한NPS 14 이하, 치수 요구 사항은 일반적으로 다음을 참조합니다.ASME B16.9; 더 큰 고강도-파이프라인 피팅이 해당됩니다.MSS SP-75, 크기 및 프로젝트 사양에 따라 다릅니다.
- WPHY60은 일반적으로 다음과 쌍을 이룹니다.API 5L X60 파이프라인 시스템호환 가능한 설계 요구 사항이 적용되는 ASTM A694 F60과 같은 고강도 단조 부품도{0}}있습니다.
ASTM A860 WPHY60 90 등급 엘보란 무엇입니까?
ASTM A860는 고압 배관 및 파이프라인 응용 분야에 사용되는 단조-강도 페라이트강 버트-용접 피팅에 적용됩니다.WPHY수단단조 높은 수율, 하는 동안60약 60ksi 또는 415MPa의 최소 지정 항복 강도를 나타냅니다.
WPHY60 90 각도 엘보는 고강도 라인 파이프 시스템과 호환되는 기계적 특성을 유지하면서 파이프라인 방향을 변경합니다.- 이 재료는 API 5L X60 파이프라인 강철 및 ASTM A694 F60 파이프라인 플랜지와 자주 일치합니다.
ASTM A860 치수 지침에서는 NPS 14 이하의 피팅을 ASME B16.9에 배치하고, NPS 48을 통한 더 큰 크기에는 MSS SP-75를 적용합니다.
배관 시스템에서 굴곡부는 파이프의 방향을 변경하는 파이프입니다. 각도에 따르면 가장 일반적으로 사용되는 45도와 90도, 180도 세 가지가 있으며 엔지니어링 요구 사항에 따라 60도 및 기타 비정상적인 각도 팔꿈치도 포함됩니다.
파이프 연결 방법에는 직접 용접(가장 일반적인 방법) 플랜지 연결, 핫멜트 연결, 전기 멜트 연결, 나사 연결 및 소켓 유형 연결이 포함됩니다. 생산 공정에 따라 용접 엘보, 스탬핑 엘보, 푸시 엘보, 캐스팅 엘보, 맞대기 용접 엘보 등으로 나눌 수 있습니다.
긴 반경과 짧은 반경 엘보
| 유형 | 중심-~-면 반경 | 최고의 사용 |
| 90도 LR 엘보 | 1.5 × NPS | 표준 파이프라인 시스템, 낮은 압력 손실 |
| 90도 SR 엘보 | 1.0 × NPS | 공간이-제한된 배관 시스템 |
wphy 60 피팅 사양 및 치수
- 크기 범위:NPS 1/2" ~ 48"(DN15 ~ DN1200)
- 각도:표준 90도(긴 반경 LR 및 짧은 반경 SR)와 맞춤형 30도, 45도 및 60도 옵션.
- 벽 두께 / 압력 등급:파이프 일정(Std, XS, XXS, Sch 40, Sch 80, Sch 120, Sch 160)과 일치하거나 정확한 고객 설계 압력 계산에 맞게 설계되었습니다.
- 차원 기준:ASME B16.9(공장에서 제작-단조 맞대기 용접 피팅 제작) 및 MSS SP-75(고-테스트 단조 맞대기 용접 피팅에 대한 사양).
wphy 60 재료 화학 성분
| 요소 | 일반적인 제어 범위, % |
| 탄소 | 0.20 이하 |
| 망간 | 1.00–1.45 |
| 인 | 0.030 이하 |
| 황 | 0.010 이하 |
| 규소 | 0.15–0.40 |
| 크롬 | 0.50 이하 |
| 니켈 | 0.50 이하 |
| 몰리브덴 | 0.30 이하 |
| 구리 | 0.35 이하 |
| 바나듐 | 통제됨 |
| 니오브 | 통제됨 |
| 티탄 | 통제됨 |
ASTM A860 WPHY60 기계적 성질
| 재산 | WPHY60 요구 사항 |
| 최소 항복 강도 | 60ksi / 415MPa |
| 최소 인장 강도 | 약 75ksi/515MPa |
| 최대 경도 | 22HRC / 약 235HBW |
WPHY 60 엘보우 파이프 피팅 치수
| 공칭 파이프 크기 | 외경 | 90도 팔꿈치 | 45도 팔꿈치 | 180도 복귀 | ||||
| (신장) | 긴 반경 | 짧은 반경 | 긴 반경 | 긴 반경 | ||||
| (mm) | (신장) | 중심을 맞대고 | 중심을 맞대고 | 중심을 맞대고 | 반지름 | 중심에서 중심으로 | 다시 얼굴로 | |
| (신장) | (신장) | (신장) | (신장) | (신장) | (신장) | |||
| 1/2 | 21.3 | 0.84 | 1 1/2 | - | 5/8 | 2 | 1 7/8 | |
| 3/4 | 26.7 | 1.05 | 1 1/8 | - | 7/16 | 2 1/4 | 1 11/16 | |
| 1 | 33.4 | 1.315 | 1 1/2 | 1 | 7/8 | 3 | 2 3/16 | |
| 1 1/4 | 42.2 | 1.66 | 1 7/8 | 1 1/4 | 1 | 3 3/4 | 2 3/4 | |
| 1 1/2 | 48.3 | 1.9 | 2 1/4 | 1 1/2 | 1 1/8 | 3 | 4 1/2 | 3 1/4 |
| 2 | 60.3 | 2.375 | 3 | 2 | 1 3/8 | 4 | 6 | 4 3/16 |
| 2 1/2 | 73 | 2.875 | 3 3/4 | 2 1/2 | 1 3/4 | 5 | 7 1/2 | 5 3/16 |
| 3 | 88.9 | 3.5 | 4 1/2 | 3 | 2 | 6 | 9 | 6 1/4 |
| 3 1/2 | 101.6 | 4 | 5 1/4 | 3 1/2 | 2 1/4 | 7 | 10 1/2 | 7 1/4 |
| 4 | 114.3 | 4.5 | 6 | 4 | 2 1/2 | 8 | 12 | 8 1/4 |
| 5 | 141.3 | 5.563 | 7 1/2 | 5 | 3 1/8 | 10 | 15 | 10 5/16 |
| 6 | 168.3 | 6.625 | 9 | 6 | 3 3/4 | 12 | 18 | 12 5/16 |
| 8 | 219.1 | 8.625 | 12 | 8 | 5 | 12 | 24 | 16 5/16 |
| 10 | 273.1 | 10.75 | 15 | 10 | 6 1/4 | 15 | 30 | 20 3/8 |
| 12 | 323.9 | 12.75 | 18 | 12 | 7 1/2 | 18 | 36 | 24 3/8 |
ASTM A860 WPHY60 대 WPHY52
| 재산 | WPHY52 | WPHY60 |
| 최소 항복 강도 | 360MPa / 52ksi | 415MPa / 60ksi |
| 일반적인 파이프라인 일치 | API 5L X52 | API 5L X60 |
| 상대적 재료비 | 낮추다 | 더 높은 |
| 높은-압력 성능 | 좋은 | 더 높은 강도 |
| 일반적인 사용 | 일반 송전 파이프라인 | 더욱 강력한-파이프라인 시스템 |
ASTM A860 WPHY60 대 WPHY65
| 재산 | WPHY60 | WPHY65 |
| 최소 항복 강도 | 415MPa | 450MPa |
| 인장강도 | 약. 515–690MPa | 더 높은 수준으로 지정됨 |
| 상대 비용 | 낮추다 | 더 높은 |
| 재료 선택 | X60급 시스템 | 더욱 강력한-파이프라인 시스템 |
- 파이프라인 설계가 X52급 재료를 기반으로 하고 더 높은 강도가 필요하지 않은 경우 WPHY52를 선택하십시오.
- 배관 시스템에 약 60ksi 항복 강도와 고강도 파이프라인 재료와의 호환성이 필요한 경우 WPHY60을 선택하세요.
- WPHY65 또는 WPHY70만 선택하세요.파이프라인 설계에 특별히 더 높은 기계적 특성이 필요한 경우.
테스트 및 검사
- 화학 분석
- 기계적 테스트
- 충격 테스트
- PMI
- 치수검사
인증:
- KO 10204 3.1
- 제3자{0}}검사(SGS / BV / TUV)
실제 엔지니어링 경험: 용접, HIC 및 고장
용접:
WPHY60과 같은 고수율 탄소강을 용접하려면{0}}정확한 열 입력 제어가 필요합니다. 과도한 열 입력은 미세한-입자 미세 구조를 저하시켜 열 영향부(HAZ)-의 충격 인성을 저하시킵니다. 무거운 단면의 경우 수소-유발 균열(HIC)을 방지하기 위해 예열(일반적으로 두께에 따라 100~150도)이 필수입니다. 저-수소 전극(예: E8018-G) 또는 모재 금속의 항복 강도와 일치하는 해당 GMAW/FCAW 필러 금속을 사용해야 합니다.
물질적 결함: 침식성-부식
고속 가스 흐름(침식성-부식)과 결합된 모래 침식으로 인한 내부 벽 얇아짐으로 인해 송전선 엘보우에서 필드 오류가 자주 발생합니다. 연마 작업의 경우 반경(SR)이 좁은 두꺼운 벽의 WPHY60 엘보우(SR)를 지정하거나 내부 세라믹{5}}에폭시 코팅을 적용하면 작동 수명이 크게 연장됩니다.
HIC 및 Sour{0}}서비스 고려사항
일반적인 조달 실수는 모든 ASTM A860 WPHY60 엘보우가 자동으로 H2S 또는 신맛 서비스에 적합하다고 가정하는 것입니다.
그렇지 않습니다.
파이프라인이 열악한 환경에서 작동하는 경우 구매 사양은 다음과 같은 적용 가능한 요구 사항을 명확하게 정의해야 합니다.
- NACE MR0175 / ISO 15156(해당하는 경우)
- 경도 제한
- HIC 테스트
- SSC 테스트
- 저-황 화학
- 필요한 경우 -두께 특성을 통해
- 열처리 요구 사항
추가 테스트 및 경도 제어는 일반적으로 Sour-서비스 파이프라인 피팅에 대해 지정됩니다.
고장 분석: 고강도-엘보우에 균열이 생길 수 있는 이유는 무엇인가요?
잠재적인 원인은 다음과 같습니다.
- 높은 탄소 등가물
- 부적절한 열처리
- 과도한 용접 경도
- 수소 오염
- 열악한 용접 소모품 보관
- 급속 냉각
- 높은 잔류 응력
- 잘못된 재료 대체
FAQ:
Q: "ASME B31.8에서 API 5L X60 파이프와 함께 ASTM A860 WPHY60 피팅을 직접 사용할 수 있습니까?"
A: 그들은 완벽하게 호환됩니다. ASTM A860는 고강도, 고인성-페라이트계 강관 피팅(일반적으로 MSS SP-75에 따라 제조됨)에 대한 재료 사양이며, API 5L X60은 해당 라인 파이프 재료입니다. 두 제품 모두 최소 항복 강도가 60ksi(415MPa)로 고압 오일 및 천연 가스 전송 네트워크에 이상적인 조합입니다.
Q: "WPHY60과 WPHY65/WPHY70의 가격 및 용접성 차이"
A: 강도 등급이 WPHY60에서 WPHY70으로 높아질수록 탄소당량(CE)과 경화 경향이 높아지므로 현장 용접 시 더 높은 예열 온도가 필요합니다. WPHY60은 우수한 현장 용접성 및 저온 충격 인성과 함께{4}415MPa의 높은 항복 강도를 제공하는-특성의 탁월한 균형을 제공하므로 주류의 비용 효과적인 선택이 됩니다-.
Q: ASTM A860 WPHY60 90 등급 엘보우 가격은 얼마입니까?
A:일반적인 예산 범위는 대략 다음과 같습니다.2026년에는 $1.8~$4.5/kg. 최종 가격은 크기, 벽 두께, 심리스 또는 용접 구조, 테스트 및 주문 수량에 따라 달라집니다.
Q: WPHY60과 WPHY52는 무엇입니까?
A:WPHY60의 최소 항복 강도는 약415MPa, WPHY52는 대략360MPa. WPHY60은 일반적으로 더 높은 강도의-파이프라인 시스템에 선택됩니다.
Q: WPHY60과 API 5L X60은 무엇입니까?
A:API 5L X60은 라인 파이프 재료이고 ASTM A860 WPHY60은 맞대기-용접 피팅 재료입니다. 최소 항복 강도 수준이 호환되기 때문에 일반적으로 함께 선택됩니다.
Q: 용접 후 WPHY60 엘보우에 균열이 발생하는 이유는 무엇입니까?
A:일반적인 원인으로는 과도한 경도, 수소-에 의한 균열, 잘못된 예열, 급속 냉각, 높은 탄소 등가물 또는 부적절한 용접 절차 등이 있습니다. 재료 인증과 WPS/PQR을 함께 검토해야 합니다.
Zhengzhou Huitong Pipeline Equipment Co., LTD 소개
HT PIPE는 -잘 알려진 재고 판매업체이자 수출업체입니다. 우리는 15+ 수출 경험이 있는 스테인레스/탄소/니켈 합금 소재 공급업체입니다. 우리는 파이프, 플레이트, 환봉뿐만 아니라 파이프 피팅, 플랜지 등도 제공합니다. 자세한 내용과 가격은 무료로 문의하십시오.
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI(긍정적 물질 식별)
✅초음파 테스트(ASME VIII에 따라)
✅제3자-검사(SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
