A234 WPB 90도 엘보
BW 엘보
각도: 30도 45도 60도 90도 180도
반경: 1D,1.5D,3D,5D,8D,10D...
크기: 심리스 엘보(1/2″-24″), ERW/용접/가공 엘보(1/2″-48″)
벽 두께: SCH5S-SCHXXS
Zhengzhou Huitong Pipeline Equipment Co., Ltd.는 중국의 a234 wpb 90도 팔꿈치의 주요 제조업체 및 공급업체 중 하나입니다. a234 wpb 90도 엘보를 구입해 주셔서 진심으로 환영합니다. 우리 공장은 또한 맞춤형 주문을 받아들입니다. 경쟁력 있는 가격과 우수한 서비스를 마음껏 즐기시기 바랍니다.
ASTM A234 WPB 90도 엘보우 가격 2026|치수, 중량, 공급업체
A234 WPB란 무엇입니까?
ASTM A234 WPB 엘보(Elbow)는 중온 및 고온 서비스용 단조 탄소강 및 합금강 파이프 피팅 엘보에 대한 표준 사양입니다.{1}} ASMT A234에 따라 제조된 탄소강 파이프 피팅은 일반적으로 ASME B16.9 또는 ASME B16.49에 따라 맞대기{4}}용접 형태로 제공됩니다. CS Elbow는 전력, 엔지니어링, 건설과 같은 다양한 산업 분야에서 널리 사용됩니다.
ASME B16.9 ASTM A234 WPB 90도 팔꿈치 가격2026년의 범위는 일반적으로kg당 $0.85 ~ $3.80, 벽 두께(SCH 40/80) 및 주문량에 따라 다름. 탄소강 피팅은 탁월한 용접성과 내구성으로 인해 석유, 가스, 발전 분야의 고온 및 고압 서비스에 대한 업계 표준입니다.
A234 WPB 피팅 가격 및 비용
| 크기(인치) | 벽 두께 | 가격대(USD/개) | 예상 가격(USD/kg) |
| 2"(DN50) | SCH 40 | $1.00 – $2.50 | $0.90 – $1.15 |
| 4"(DN100) | SCH 40 | $4.50 – $8.00 | $0.85 – $1.10 |
| 8"(DN200) | SCH 80 | $25.00 – $45.00 | $1.10 – $1.35 |
| 12"(DN300) | SCH 40 | $65.00 – $110.00 | $0.95 – $1.20 |
원하시는 피팅의 종류, 사이즈, 수량을 알려주시면 안내해드리겠습니다.무료 견적지금 바로!
정저우 Huitong 파이프라인 장비 Co., Ltd. 인증:
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI(긍정적 물질 식별)
✅초음파 테스트(ASME VIII에 따라)
✅제3자-검사(SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
Astm A234 Wpb 엘보 사양
NPS:1/2" – 48"(DN15 – DN1200)
벽 두께 일정: Sch 10 / Sch 20 / Sch 40 / STD / Sch 60 / XS / Sch 80 – Sch 160 / XXS
각도:표준 90도; 45도 / 60도 / 180도 맞춤 설정 가능
긴 반경(LR):굽힘 반경 R=1.5D
짧은 반경(SR):굽힘 반경 R=1.0D
낮은-온도 인성:충격 에너지 -29도에서 27J 이상(샤르피 V-노치)
최대 온도: 일반적으로 425도(800F)
기계적 성질:인장 강도(TS) 415MPa 이상(60ksi 이상); 항복 강도(YS) 240MPa 이상(35ksi 이상)
부식 저항:보통에서 낮음
밀도:7.85g/cm3(7850kg/m3)
녹는점:약. 1420 – 1540도
열처리:최종 성형 온도 620 – 980도(1150 – 1800F), 이후 공기 냉각; 추가적인 열처리가 필요하지 않습니다
응용 분야: 물 / 증기 / 석유 및 가스 / 압축 공기 / 일반 화학 매체
정저우 Huitong 파이프라인 장비 Co., Ltd. 인증:
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI(긍정적 물질 식별)
✅초음파 테스트(ASME VIII에 따라)
✅제3자-검사(SGS/BV/DNV/LR)
ASTM A234 Wpb 엘보 치수
| 명사 같은 파이프 크기 |
밖의 지름 |
내부에 지름 |
벽 두께 |
센터 종료하려면 |
파이프 일정 |
무게 파운드 |
| 1/2 | 0.84 | 0.622 | 0.109 | 0.62 | 40 | 0.09 |
| 3/4 | 1.05 | 0.824 | 0.113 | 0.75 | 40 | 0.1 |
| 1 | 1.32 | 1.05 | 0.133 | 0.88 | 40 | 0.22 |
| 1 1/4 | 1.66 | 1.38 | 0.14 | 1 | 40 | 0.33 |
| 1 1/2 | 1.9 | 1.61 | 0.145 | 1.12 | 40 | 0.43 |
| 2 | 2.38 | 2.07 | 0.154 | 1.38 | 40 | 0.85 |
| 2 1/2 | 2.88 | 2.47 | 0.203 | 1.75 | 40 | 1.7 |
| 3 | 3.5 | 3.07 | 0.216 | 2 | 40 | 2.5 |
| 3 1/2 | 4 | 3.55 | 0.226 | 2.25 | 40 | 3.4 |
| 4 | 4.5 | 4.03 | 0.237 | 2.5 | 40 | 4.5 |
| 5 | 5.56 | 5.05 | 0.258 | 3.12 | 40 | 7.5 |
| 6 | 6.62 | 6.06 | 0.28 | 3.75 | 40 | 11.7 |
| 8 | 8.62 | 7.98 | 0.322 | 5 | 40 | 23.3 |
| 10 | 10.75 | 10.02 | 0.365 | 6.25 | 40 | 40.9 |
| 12 | 12.75 | 12 | 0.375 | 7.5 | * | 61.4 |
| 14 | 14 | 13.25 | 0.375 | 8.75 | 30 | 78.1 |
| 16 | 16 | 15.25 | 0.375 | 10 | 30 | 101 |
| 18 | 18 | 17.25 | 0.375 | 11.25 | * | 128 |
| 20 | 20 | 19.25 | 0.375 | 12.5 | 20 | 159 |
| 24 | 24 | 23.25 | 0.375 | 15 | 20 | 231 |
| 30 | 30 | 29.25 | 0.375 | 18.5 | * | 358 |
| 36 | 36 | 35.25 | 0.375 | 22.25 | * | 518 |
| 42 | 42 | 41.25 | 0.375 | 26 | * | 707 |
| 48 | 48 | 47.25 | 0.375 | 29.88 | * | 1,000 |
ANSI B 16.9 astm a234 gr wpb 긴 반경 엘보 크기
|
공칭 파이프 크기 |
베벨의 외부 직경, |
중앙-부터-끝까지,mm(인치) |
|
|
90도 팔꿈치, |
45도 팔꿈치, |
||
|
(NPS) |
mm(인치) |
A |
B |
|
1∕2 |
21.3(0.84) |
38(1.50) |
16(0.62) |
|
3∕4 |
26.7(1.05) |
38(1.50) |
19(0.75) |
|
1 |
33.4(1.32) |
38(1.50) |
22(0.88) |
|
11∕4 |
42.2(1.66) |
48(1.88) |
25(1.00) |
|
11∕2 |
48.3(1.90) |
57(2.25) |
29(1.12) |
|
2 |
60.3(2.38) |
76(3.00) |
35(1.38) |
|
21∕2 |
73.0(2.88) |
95(3.75) |
44(1.75) |
|
3 |
88.9(3.50) |
114(4.50) |
51(2.00) |
|
31∕2 |
101.6(4.00) |
133(5.25) |
57(2.25) |
|
4 |
114.3(4.50) |
152(6.00) |
64(2.50) |
|
5 |
141.3(5.56) |
190(7.50) |
79(3.12) |
|
6 |
168.3(6.62) |
229(9.00) |
95(3.75) |
|
8 |
219.1(8.62) |
305(12.00) |
127(5.00) |
|
10 |
273.0(10.75) |
381(15.00) |
159(6.25) |
|
12 |
323.8(12.75) |
457(18.00) |
190(7.50) |
|
14 |
355.6(14.00) |
533(21.00) |
222(8.75) |
|
16 |
406.4(16.00) |
610(24.00) |
254(10.00) |
|
18 |
457.0(18.00) |
686(27.00) |
286(11.25) |
|
20 |
508.0(20.00) |
762(30.00) |
318(12.50) |
|
22 |
559.0(22.00) |
838(33.00) |
343(13.50) |
|
24 |
610.0(24.00) |
914(36.00) |
381(15.00) |
|
26 |
660.0(26.00) |
991(39.00) |
406(16.00) |
|
28 |
711.0(28.00) |
1067(42.00) |
438(17.25) |
|
30 |
762.0(30.00) |
1143(45.00) |
470(18.50) |
|
32 |
813.0(32.00) |
1219(48.00) |
502(19.75) |
|
34 |
864.0(34.00) |
1295(51.00) |
533(21.00) |
|
36 |
914.0(36.00) |
1372(54.00) |
565(22.25) |
|
38 |
965.0(38.00) |
1448(57.00) |
600(23.62) |
|
40 |
1016.0(40.00) |
1524(60.00) |
632(24.88) |
|
42 |
1067.0(42.00) |
1600(63.00) |
660(26.00) |
|
44 |
1118.0(44.00) |
1676(66.00) |
695(27.38) |
|
46 |
1168.0(46.00) |
1753(69.00) |
727(28.62) |
|
48 |
1219.0(48.00) |
1829(72.00) |
759(29.88) |
데이터는 다음에서 파생됩니다.ASME B16.9.
SA234 WPB 엘보 상당
| 파이프 | 파이프 엘보 피팅 | 플랜지 | 밸브 | 볼트 및 너트 |
|---|---|---|---|---|
| A106 Gr A | A234 Gr WPA 팔꿈치 | A105 | A216 Gr WCB | A193 Gr B7 A194 Gr 2H |
| A106 Gr B | ASTM A234 gr WPB 팔꿈치 | A105 | A216 Gr WCB | |
| A106 Gr C | A234 Gr WPC 팔꿈치 | A105 | A216 Gr WCB |
ASTM A234 gr WPB 팔꿈치 화학 성분
- 탄소(C) : 0.30% 이하
- 망간(Mn): 0.60~1.05%
- 인(P): 0.035% 이하
- 황(S) : 0.035% 이하
- 규소(Si): 0.10% 이상
SA234 WPB 엘보 기계적 성질
주문하기 전에 아래 ASTM A234 WPB 엘보 기계적 특성을 확인하세요.
- 인장 강도: 415MPa(60ksi) 이상
- 항복 강도: 240MPa(35ksi) 이상
- 신율: 22% 이상(유연성, 쉽게 깨지지 않음)

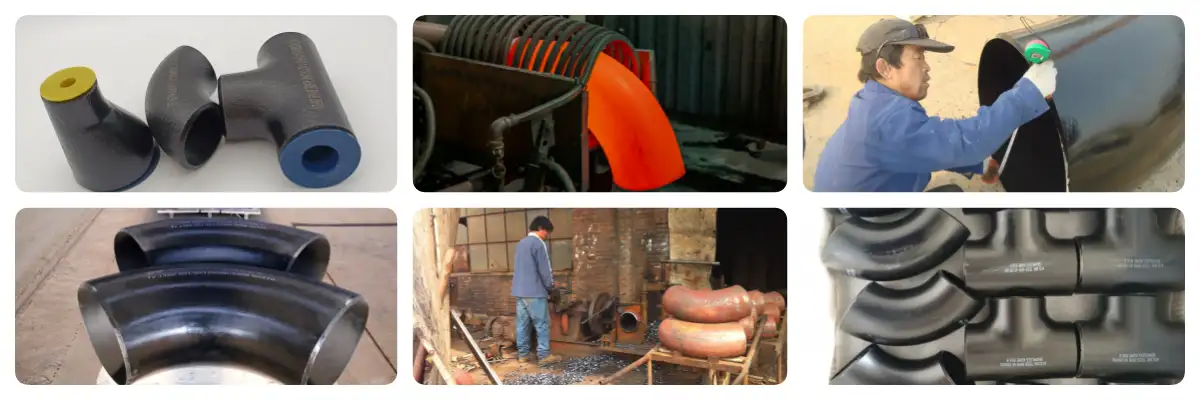

탄소강 파이프 피팅 90도 팔꿈치 사진 표시
WPC와 WPB ASTM A234의 차이점은 무엇입니까?
| 재산 | WPB | WPC |
| 탄소 최대 | 0.30% | 0.35% |
| 인장강도 | 415 MPa 이상 | 485 MPa 이상 |
| 항복 강도 | 240 MPa 이상 | 275MPa 이상 |
| 연장 | 22% 이상 | 19% 이상 |
A420 WPL6과 A234 WPB의 차이점은 무엇입니까?
A420 WPL6=저온- 탄소강 피팅; A234 WPB=일반 중간-온도 탄소강.
| 재산 | A234 WPB | A420 WPL6 |
| 기준 | A234(중/고온) | A420(저온) |
| 최저온도 | -29도(화씨 -20도) | -46도(화씨 -50도) |
| 충격시험 | 필요하지 않음 | 필수(-46도 샤르피) |
| 인성 | 실온에 좋음 | 극저온에서 탁월함 |
| 일치하는 파이프 | A106 Gr.B | A333 Gr.6 |
FAQ:
A234 등급 WPB 소재란 무엇입니까?
ASTM A234 WPB는 맞대기-용접 파이프 피팅(엘보우, 티, 리듀서 및 캡)에 가장 일반적으로 사용되는 연삭 탄소강 등급입니다.
팔꿈치에서 WPB의 의미는 무엇입니까?
"A234 WPB 90도 엘보우"에서는 WPB=단조 탄소강 B등급 피팅 재료입니다.
WPB와 WPC의 차이점은 무엇입니까?
- WPB: 0.30% C, 표준강도, 용접성 최고, 최저비용.
- WPC: 0.35% C로 강도가 높고 연성이 낮으므로 용접시 주의가 필요합니다.
ASME B16.9와 ASME B16.11의 차이점은 무엇입니까?
- ASME B16.9광범위한 공칭 파이프 크기(NPS 1/2~48인치)에 걸쳐 있는 맞대기{0}}용접 피팅을 포함합니다.
- ASME B16.11더 작은 공칭 파이프 크기(NPS 1/2~4인치)를 위한 소켓-용접 및 나사식 피팅을 다룹니다.
Zhengzhou Huitong Pipeline Equipment Co., LTD 소개
HT PIPE는 -잘 알려진 재고 판매업체이자 수출업체입니다. 우리는 15+ 수출 경험이 있는 스테인레스/탄소/니켈 합금 소재 공급업체입니다. 우리는 파이프, 플레이트, 환봉뿐만 아니라 파이프 피팅, 플랜지 등도 제공합니다. 자세한 내용과 가격은 무료로 문의하십시오.
