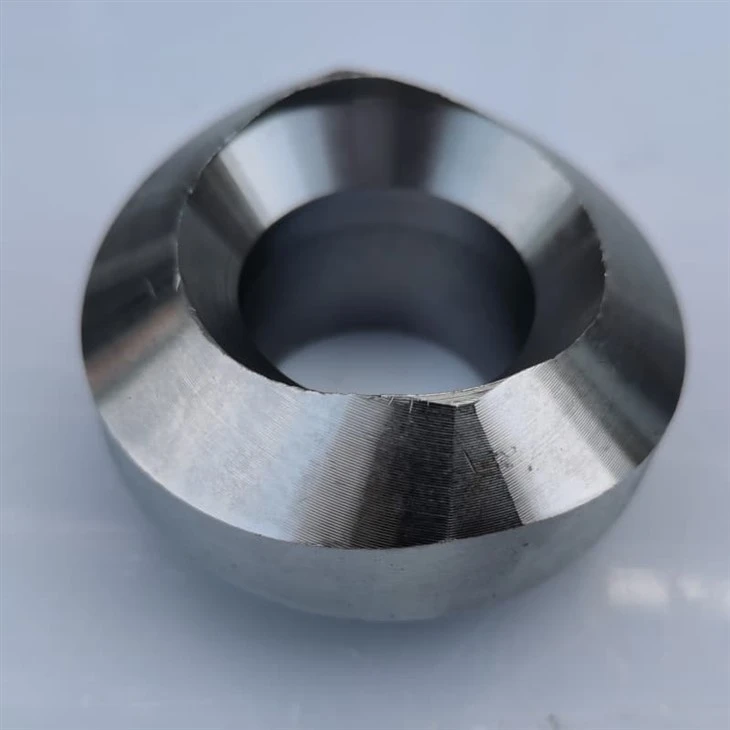

MSS SP 97 웰돌렛
Weldolet은 맞대기-용접 분기 연결 피팅입니다.
크기(1/2" ~ 24")
압력 등급(3000# 또는 6000#)
재질: 탄소강, 스테인레스 스틸, 합금
Zhengzhou Huitong Pipeline Equipment Co., Ltd.는 중국의 MSS SP 97 Weldolet의 주요 제조업체 및 공급업체 중 하나입니다. MSS SP 97 Weldolet을 구입해 주셔서 진심으로 환영합니다. 우리 공장은 또한 맞춤형 주문을 받아들입니다. 경쟁력 있는 가격과 우수한 서비스를 마음껏 즐기시기 바랍니다.
MSS SP-97 Weldolet 가격 2026|사이즈 차트, 공급업체 및 비용 가이드
MSS SP-97 Weldolet 가격은 일반적으로 크기, 재질(탄소강, 스테인리스강, 합금) 및 압력 등급에 따라 2026년에 개당 $2.5~$85입니다. Weldolet은 높은 강도, 누출 저항성 및 용접 효율성으로 인해 석유 및 가스, 석유화학, 발전소 배관 시스템의 분기 연결에 널리 사용됩니다.
MSS SP-97 Weldolet 가격 범위 2026
| 크기(분기 x 실행) | 재료 | 압력 등급 | 가격(USD/개) |
| 1/2" x 2" – 2" x 4" | 탄소강 A105 | 3000# | $2.5 – $8 |
| 1/2" x 4" – 3" x 8" | 탄소강 A105 | 3000# | $6 – $25 |
| 1" x 6" – 4" x 12" | 스테인레스 스틸 316L | 3000# | $12 – $65 |
| 2" x 8" – 6" x 16" | 듀플렉스 2205 | 3000# | $35 – $120 |
| 대형 맞춤형 크기 | 합금강 / 단조 | 6000# | $80 – $250 |
MSS SP 97 Weldolet이란 무엇입니까?
Weldolet은 맞대기 용접 연결부가 있는 분기 배출구이며, 소켓 용접 분기 olet과 나사 끝 olet도 있습니다.
Weldolet은 모든 분기 연결 중 가장 일반적이며 출구 파이프에 용접됩니다. 이 과정을 용이하게 하기 위해 끝 부분이 비스듬하게 처리되어 있으므로 용접봉은 맞대기-용접 피팅으로 간주됩니다. Weldolet은 응력 집중을 최소화하고 완전한 강화를 제공하도록 설계되었습니다.
Weldolets는 Sockolet, Threadolet, Latrolet 및 Elbolet을 포함하는 "Olet 제품군"의 일부입니다.
일반적인 재료:
- ASTM A105 / A350 LF2(탄소강)
- ASTM A182 F304 / F316(스테인리스강)
- 듀플렉스 2205 / 슈퍼듀플렉스 2507
- 고온용 합금강-
- 니켈 합금
MSS SP-97, 발행자:제조업체 표준화 협회(MSS)는 통합적으로 강화된 분기 피팅에 대한 치수, 압력 등급 및 설계 요구 사항을 정의합니다.
ASTM A105(ASME SA 105라고도 함)는 압력 시스템의 주변 및 고온 서비스에서 압력 시스템에 사용하기 위한 이음매 없는 단조 탄소강 배관 부품을 다루고 있습니다.{2}} MSS, ASME, API, EN/BS, DIN 등의 치수 표준에 따라 플랜지, 피팅, 밸브 및 기타 배관 구성 요소로 제작할 수 있습니다.
MSS SP-97 Weldolet 사양
| 유형 | 웰돌렛 |
| 크기 | 1/8" ~ 24"(런 파이프 크기의 경우) |
| 기준 | ASME, MSS SP97 |
| 표준 호환성 | ASME B31.3 / B31.1 |
| 재료 | 탄소강: ASTM A105 Weldolet, A105N, A350LF2, |
| 스테인레스 스틸: ASTM A182 F304, F304L, F316, F316L, F317L, F321, F321H, F347, F347H, F310, F44F51, S31803, A182, F43, S32750 | |
| 라인 파이프: ASTM A694 F42,F46,F52,F56,F60,F65,F70, | |
| 합금강 : A182 F12, F11, F22, F5, F9, F91, ECT | |
| 특수 소재: 모넬, 듀플렉스 SS, 합금, 인코넬, 904L 등 | |
| 사용 가능한 유형 | Weldolet, Threadolet, Sockolet |
| 애플리케이션 | 석유, 화학 산업, 의학, 전력, 우주 비행, 군수 산업, 화재 예방, 야금, 조선, 연료 가스, 원자력, 도시 건설, 온수{0}}열 및 환경 보호 등 |

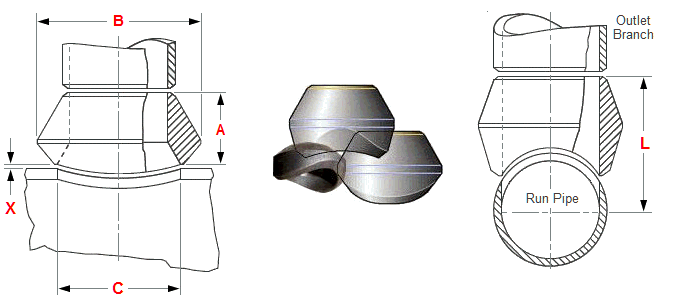

MSS SP-97 Weldolet 치수 및 무게
| No. 크기 | 크기 줄이기 | 전체 크기 | ||||||
| 차원 | A | B | 무게 | C | 무게 | |||
| - | mm | 신장 | mm | 신장 | kg | mm | 신장 | kg |
| 1/8" | 16,00 | 5/8" | 16,00 | 5/8" | 0,04 | - | - | - |
| 1/4" | 16,00 | 5/8" | 16,00 | 5/8" | 0,04 | - | - | - |
| 3/8" | 19,00 | 3/4" | 19,00 | 3/4" | 0,07 | - | - | - |
| 1/2" | 19,00 | 3/4" | 24,00 | 15/16" | 0,08 | 16,00 | 5/8" | 0,07 |
| 3/4" | 22,00 | 7/8" | 30,00 | 1-3/16" | 0,12 | 20,50 | 13/16" | 0,12 |
| 1" | 27,00 | 1-1/16" | 36,50 | 1-7/16" | 0,22 | 26,00 | 1-1/32" | 0,18 |
| 1-1/4" | 32,00 | 1-1/4" | 44,50 | 1-3/4" | 0,36 | 35,00 | 1-3/8" | 0,32 |
| 1-1/2" | 33,50 | 1-5/16" | 51,00 | 2" | 0,45 | 41,00 | 1-5/8" | 0,36 |
| 2" | 38,00 | 1-1/2" | 65,00 | 2-9/16" | 0,08 | 52,50 | 2-1/16" | 0,70 |
| 2-1/2" | 41,50 | 1-5/8" | 76,00 | 3" | 1,15 | 62,00 | 2-7/16" | 1,10 |
| 3" | 44,50 | 1-3/4" | 93,50 | 3-11/16" | 1,80 | 78,00 | 3-1/16" | 1,70 |
| 3-1/2" | 47,50 | 1-7/8" | 101,50 | 4" | 2,50 | 90,50 | 3-9/16" | 2,25 |
| 4" | 51,00 | 2" | 120,50 | 4-3/4" | 2,90 | 101,50 | 4" | 3,05 |
| 5" | 57,00 | 2-1/4" | 141,00 | 5-9/l6" | 4,60 | 128,50 | 5-1/16" | 4,85 |
| 6" | 60,50 | 2-3/8" | 170,00 | 6-11/16" | 7,00 | 154,00 | 6-1/16" | 7,50 |
| 8" | 70,00 | 2-3/4" | 220,50 | 8-11/16" | 12,00 | 201,50 | 7-15/16" | 12,70 |
| 10" | 78,00 | 3-1/16" | 274,50 | 10-13/16" | 19,50 | 254,00 | 10" | 20,00 |
| 12" | 85,50 | 3-3/8" | 325,50 | 12-13/16" | 26,70 | 304,50 | 12" | 29,40 |
| 14" | 89,00 | 3-1/2" | 357,00 | 14-1/16" | 29,90 | 336,50 | 13-1/4" | 31,80 |
| 16" | 93,50 | 3-11/16" | 408,00 | 16-1/16" | 34,00 | 387,50 | 15-1/4" | 41,70 |
| 18" | 101,50 | 4" | 459,00 | 18-1/16" | 44,00 | 438,00 | 17-1/4" | 56,70 |
| 20" | 114,50 | 4-1/2" | 510,00 | 20-1/16" | 53,50 | 489,00 | 19-1/4" | 79.3 |
| 24" | 124,00 | 4-7/8" | 611,00 | 24-1/16" | 99,70 | 590,50 | 23-1/4" | 127,00 |
압력 등급(클래스)
- 3000# (가장 일반적)
- 6000# (고압)
- 9000#(특수 응용 프로그램)
Weldolet vs Sockolet vs Threadolet
| 특징 | 웰돌렛 | 소켓렛 | 쓰레드톨레 |
| 연결 | 맞대기 용접 | 소켓 용접 | 스레드 |
| 압력 등급 | 높은 | 중간 | 낮음~중간 |
| 누출 위험 | 매우 낮음 | 낮은 | 중간 |
| 설치 | 용접 필요 | 더 쉽게 | 빠른 |
| 애플리케이션 | 석유 및 가스, 고압 | 산업용 배관 | 유틸리티 라인 |
Weldolet 대 전통 티
| 특징 | 웰돌렛 | 파이프 티 |
| 무게 | 경량 | 무거운 |
| 비용 | 전체적으로 낮음 | 더 높은 |
| 스트레스 분포 | 최적화됨 | 기준 |
| 제작 | 더 빠르게 | 더 많은 용접 |
| 보강 | 내장- | 별도 필요 |
👉 Weldolet은 자재 비용과 제작 시간을 줄여주기 때문에 최신 고압 배관 시스템에서 종종 선호됩니다.
MSS SP-97 Weldolet 애플리케이션
석유 및 가스 산업
사용 분야: 원유 파이프라인; 가스 전송 시스템; 해양 플랫폼; 정유 공정 라인
석유화학 플랜트
사용 분야: 원자로 배관 시스템; 탄화수소 처리; 고압-약품 이송 라인
발전
용도: 보일러 배관; 증기 분배 시스템; 고온-온도 과열기 라인
화학 산업
적합 대상: 산성 파이프라인; 부식성 유체 전달; 고압-압력 원자로
사례 연구: 해양 플랫폼 고장 예방을 위한 Weldolet
북해 연안 프로젝트에서는 고압 가스 라인의 기존 티를 MSS SP{1}}97 용접봉으로 교체했습니다.
결과:
용접시간 30% 단축
피로 저항성 향상
유지보수 검사 비용 절감
엔지니어가 티보다 Weldolet을 선호하는 이유
실제 배관 설계 프로젝트에서 엔지니어는 다음과 같은 이유로 단조 티를 용접봉으로 교체하는 경우가 많습니다.
- 낮은 압력 강하
- 용접 시간 단축
- 재료 사용량 감소
- 유한요소해석(FEA)에서 응력 분포 개선
Weldolet 설치 사례의 일반적인 용접 문제
문제:
수압 테스트 후 분기 연결부에 균열이 나타납니다.
근본 원인:
부적절한 용접 침투
충전재의 불일치
높은 잔류 응력
탄소강 시스템의 예열 부족
해결책:
탄소강에는 ER70S-6 필러를 사용하십시오.
스테인레스 스틸 시스템용 ER316L
제어된 예열(두꺼운 탄소강의 경우 100~200도)
필요한 경우 용접 후 열처리(PWHT)
용접 지단부 MT/PT 실시
관련 표준
- ASME B16.11(소켓/나사산 피팅 비교용)
- ASME B31.3(프로세스 배관 설계)
- ASTM A105/ A182(재료사양)
- MSS SP-97(weldolets의 설계 표준)
FAQ:
Q1: 2026년 MSS SP-97 Weldolet의 가격은 얼마입니까?
A: 가격은 크기, 재질, 압력 등급에 따라 개당 2.5달러에서 85달러 사이입니다.
Q2: Weldolet vs Tee, 어느 것이 더 좋나요?
A: Weldolet은 더 가볍고 저렴하며 설치가 쉬운 반면, T자형은 더 강하지만 더 비싸고 무겁습니다. Weldolet은 현대적인 배관 설계에 선호됩니다.
Q3: MSS SP-97 Weldolet은 어떤 압력 등급으로 제공됩니까?
A: 표준 클래스에는 응용 분야 및 설계 요구 사항에 따라 3000#, 6000# 및 9000#이 포함됩니다.
Q4: Weldolet은 어떻게 설치됩니까?
A: 완전 관통 용접을 사용하여 런 파이프에 직접 용접한 다음 ASME B31.3 요구 사항에 따라 분기 파이프 용접을 합니다.
Q5: Weldolet이 때때로 용접부에서 균열이 발생하는 이유는 무엇입니까?
A: 일반적으로 열피로나 부적절한 보강으로 인해 발생합니다. 용접공이 올바른 절차(WPS)를 사용하고 Weldolet이 파이프 일정과 일치하여 벽-두께 불일치를 방지하는지 확인하세요.
Q6: Weldolet과 Sockolet의 차이점은 무엇입니까?
Weldolet은 맞대기-용접입니다. Sockolet은 소켓-용접입니다.
Zhengzhou Huitong Pipeline Equipment Co., LTD 소개
HT PIPE는 -잘 알려진 재고 판매업체이자 수출업체입니다. 우리는 15+ 수출 경험이 있는 스테인레스/탄소/니켈 합금 소재 공급업체입니다. 우리는 파이프, 플레이트, 환봉뿐만 아니라 파이프 피팅, 플랜지 등도 제공합니다. 자세한 내용과 가격은 무료로 문의하세요.
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI(긍정적 물질 식별)
✅초음파 테스트(ASME VIII에 따라)
✅제3자-검사(SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
저자: 클로이 푸
스테인레스강, 니켈 합금 및 탄소강 금속 산업에서 5+년간의 전문 경험
최종 업데이트: 2026년 6월 30일(베이징 시간)
