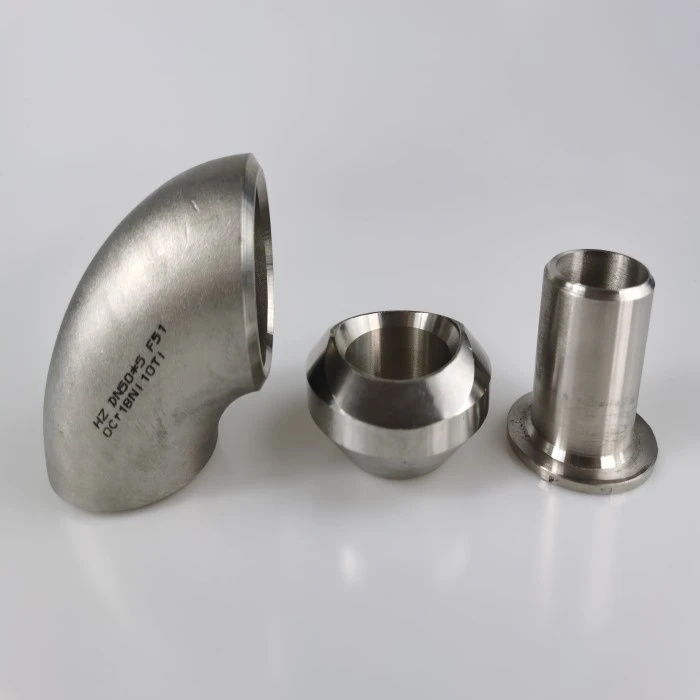

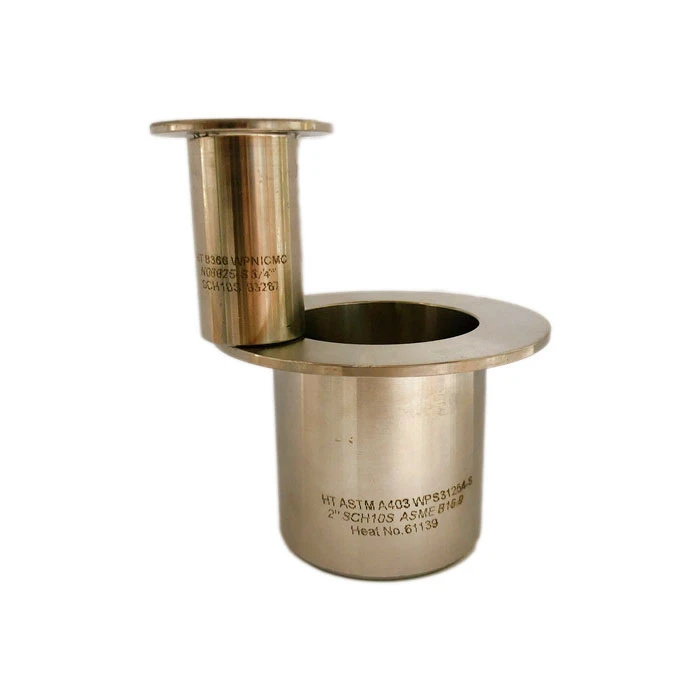

ASTM A403 WP304L 스텁 엔드
유형: 팔꿈치, 티, 감속기, 십자가, 모자
크기: 1/2"-60"
두께: Sch5s-Schxxs
표준: ASME, MSS, ISO, DIN, JIS
신청:
석유 및 가스 파이프라인에서의 사용
화학 산업에서의 용도
배관에 사용
난방에 사용
급수 시스템에서의 사용
발전소에서의 용도
제지 및 펄프 산업에서의 사용
제조 산업에서의 사용
명세서
일정: | 일정 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS 등 |
재료: | 스테인레스 스틸 |
유형: | 맞대기 용접(BW) |
치수: | ANSI B16.9, ANSI B16.28, MSS-SP-43 유형 A, MSS-SP-43 유형 B, JIS B2312, JIS B2313 |
맞대기 짧은 그루터기 끝의 차원
STUB ENDS – ANSI B 16.9 및 MSS SP-43 치수 | |||||||
| 신장 | ND | mm | 무릎의 직경 | 필렛 반경 | 길이 F | ||
D | G | R | R1 | MSS SP43 | ANSI B16.9 | ||
| 1/2 | 15 | 21,34 | 34,92 | 3,17 | 0,80 | 50,80 | 76,20 |
| 3/4 | 20 | 26,67 | 42,86 | 3,17 | 0,80 | 50,80 | 76,20 |
| 1 | 25 | 33,40 | 50,80 | 3,17 | 0,80 | 50,80 | 101,60 |
| 1 1/4 | 32 | 42,16 | 63,50 | 4,76 | 0,80 | 50,80 | 101,60 |
| 1 1/2 | 40 | 48,26 | 73,00 | 6,35 | 0,80 | 50,80 | 101,60 |
| 2 | 50 | 60,32 | 92,10 | 7,93 | 0,80 | 63,50 | 152,40 |
| 2 1/2 | 65 | 73,02 | 104,80 | 7,93 | 0,80 | 63,50 | 152,40 |
| 3 | 80 | 88,90 | 127,00 | 9,52 | 0,80 | 63,50 | 152,40 |
| 3 1/2 | 90 | 101,60 | 139,70 | 9,52 | 0,80 | 76,20 | 152,40 |
| 4 | 100 | 114,30 | 157,20 | 11,11 | 0,80 | 76,20 | 152,40 |
| 5 | 125 | 141,30 | 185,70 | 11,11 | 1,58 | 76,20 | 203,20 |
| 6 | 150 | 168,27 | 215,90 | 12,70 | 1,58 | 88,90 | 203,20 |
| 8 | 200 | 219,07 | 269,80 | 12,70 | 1,58 | 101,60 | 203,20 |
| 10 | 250 | 273,05 | 323,80 | 12,70 | 1,58 | 127,00 | 254,00 |
| 12 | 300 | 323,85 | 381,00 | 12,70 | 1,58 | 152,40 | 254,00 |
| 14 | 350 | 355,60 | 412,70 | 12,70 | 1,58 | 152,40 | 304,80 |
| 16 | 400 | 406,40 | 469,90 | 12,70 | 1,58 | 152,40 | 304,80 |
| 18 | 450 | 457,20 | 533,40 | 12,70 | 1,58 | 152,40 | 304,80 |
| 20 | 500 | 508,00 | 584,20 | 12,70 | 1,58 | 152,40 | 304,80 |
| 22 | 550 | 558,80 | 641,30 | 12,70 | 1,58 | 152,40 | 304,80 |
| 24 | 600 | 609,60 | 692,10 | 12,70 | 1,58 | 152,40 | 304,80 |
| 랩 두께 T는 공칭 파이프 벽 두께보다 작아서는 안 됩니다. | |||||||
