L7M 스터드 볼트
패스너
유형: 짧은 볼트, U 볼트, 편평한 세탁기, 육각 놀이쇠 (가득 차있는 실, 부분 실), 육각 소켓 머리 모자 나사, 봄 세탁기, 나사 막대, 육각 너트
크기: DIN: M6-M100, DIN: M6-M64, ASME 1/4" -5", 1/2" -2 1/2"
생산 표준: ASME B18.2.1, ASME B18.2.2, ASME B18.22.1, DIN931, DIN933, DIN912, DIN 934, DIN 125, DIN 127, DIN 975, DIN 976, DIN 3570
마무리 : 냉간 아연 도금, 뜨거운 담근 아연 도금, PTFE, 아연 니켈, 블랙 코팅, 일반
L7M 스터드 볼트
1. L7M 스터드 볼트는 무엇입니까?
ASTM A320 L7 스터드 볼트는 저온 성능을 위해 특별히 설계되었습니다. 이 패스너는 일반적으로 밸브, 플랜지, 피팅 및 압력 용기에 사용됩니다. ASTM 사양은 ASTM A320 L7M 스터드 볼트의 최소 샤르피 충격 값을 -100F @ 20ft-lbf 로 권장합니다. Charpy 충격 테스트는 파괴 중에 재료에 흡수되는 에너지의 총량을 결정하여 재료의 노치 인성을 나타냅니다. 진자 골절 검사라고도 알려진이 테스트는 S.B. Russell과 Georges Charpy가 처음 개발 한 20 세기로 거슬러 올라가며 오늘날까지도 고급 패스너 및 기타 제품을 테스트하는 데 사용됩니다.
2. ASTM A320 L7M 볼트의 사양
표준 | 명칭 |
|---|---|
| 증권 시세 표시기 | A320 : 급료 L7M, L7, B8, B8M |
| Astm A320 볼트의 나사산 필요조건 | UNC & UNF, ASME B1.1, Class 2A (Fastenal은 1A no-go 게이지로 부품을 검사하고 수락합니다) |
| Astm A320 볼트 제조 공정 | 콜드 헤딩, 와이어 드로잉, 열처리, 인서트 태핑, 검사, 표면 도금, 포장 |
| Astm A320 볼트 배달 시간 | 주문 제품은 특별한 필요조건에 따라 것입니다, 일정한 제품은 대략 7-15 일입니다 |
| ASTM A320 L7M 볼트 코팅 | 카드뮴, 블랙 옥사이드, 테프론, 아연 도금, 아연, 자일란, 요청시 기타 |
| Astm A320 볼트 헤드 | 사각형, 육각, 육각 플랜지, 원형, T 헤드, 플랫 및 삼각형 등 |
| ASTM A320 L7M 볼트 넥 타입 | Square, Hex, Oval, Triangular & Knurled 등 |
Astm A320 볼트 치수 | ASME B18.3, B18.2.1 |
용융 기원 | 남미/동유럽/일본/한국 |
제품 원산지 | 인도산 |
Astm A320 볼트 나사산 구성 | B1.13M 6h 미터법 거친 실 및 ASME B1.1 2A / 3A 인치 통합 스레드 |
Astm A320 볼트 인증 | ASME 및 ASTM 코드에 따른 이중 인증 |
추가 인증 | Merkblatt AD 2000 W2 인증, PED 97/23/EC 인증 |
필수 요구 사항 | 방사성 및 수은 오염 없음 |
추가 요구 사항 | NACE MR0175 / MR0103 / ISO 15156 준수 |
| Astm A320 볼트 샘플 | 예 |
| 지불 조건 | 웨스턴 유니온, T / T, PayPal, 무역 보증 30 % 예금 및 균형 배송 전 또는 L / C |
3. 관련 ASTM 사양
ASTM A193 / A193M – 16 : 오스테나이트계 스테인리스강에 필적하는 팽창계수를 갖는 고온 볼트 체결 사양
ASTM A1082 / A1082M - 16 : 특수 목적 응용 분야를위한 고강도 강수 경화 및 이중 스테인레스 스틸 볼트 체결을위한 사양
ASTM F2281 : 내열성 및 고온 응용 분야 지정을위한 스테인레스 스틸 및 니켈 합금 볼트, 육각 캡 나사 및 스터드 사양
ASTM A1014 / A1014M – 16 : 고온 서비스를위한 강수 경화 볼트 체결 (UNS N07718) 사양
ASTM A962 / A962M – 16a : 극저온에서 크리프 범위에 이르기까지 모든 온도에서 사용하기위한 볼트 체결에 대한 공통 요구 사항 사양
ASTM A638 / A638M : 고온 서비스를위한 강수 경화 철 기본 초합금 바, 단조 및 단조 재고에 대한 사양
A320 헤비 육각 볼트의 치수

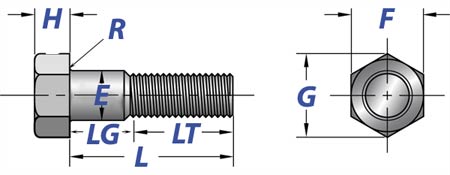

ASTM A320 헤비 육각 볼트 치수
직경 (D) | 본체 직경 (D) | 플랫 건너편 (F) | 모퉁이©를 가로 질러 | 헤드 높이(H) | 스레드 길이(T) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
최대 | 분 | 최대 | 분 | 최대 | 분 | 최대 | 분 | <> | > 6" | |
1/2 | 0.515 | 0.482 | 0.875 | 0.85 | 1.01 | 0.969 | 0.364 | 0.302 | 1.25 | 1.5 |
5/8 | 0.642 | 0.605 | 1.062 | 1.031 | 1.227 | 1.175 | 0.444 | 0.378 | 1.5 | 1.75 |
3/4 | 0.768 | 0.729 | 1.25 | 1.212 | 1.443 | 1.383 | 0.524 | 0.455 | 1.75 | 2 |
7/8 | 0.895 | 0.852 | 1.438 | 1.394 | 1.66 | 1.589 | 0.604 | 0.531 | 2 | 2.25 |
1 | 1.022 | 0.976 | 1.625 | 1.575 | 1.876 | 1.796 | 0.7 | 0.591 | 2.25 | 2.5 |
1 1/8 | 1.149 | 1.098 | 1.812 | 1.756 | 2.093 | 2.002 | 0.78 | 0.658 | 2.5 | 2.75 |
1 1/4 | 1.277 | 1.223 | 2 | 1.938 | 2.309 | 2.209 | 0.876 | 0.749 | 2.75 | 3 |
1 3/8 | 1.404 | 1.345 | 2.188 | 2.119 | 2.526 | 2.416 | 0.94 | 0.81 | 3 | 3.25 |
1 1/2 | 1.531 | 1.47 | 2.375 | 2.3 | 2.742 | 2.622 | 1.036 | 0.902 | 3.25 | 3.5 |
1 3/4 | 1.785 | 1.716 | 2.75 | 2.662 | 3.175 | 3.035 | 1.196 | 1.054 | 3.75 | 4 |
2 | 2.039 | 1.964 | 3.125 | 3.025 | 3.608 | 3.449 | 1.388 | 1.175 | 4.25 | 4.5 |
2 1/4 | 2.305 | 2.214 | 3.5 | 3.388 | 4.041 | 3.862 | 1.548 | 1.327 | 4.75 | 5 |
2 1/2 | 2.559 | 2.461 | 3.875 | 3.75 | 4.474 | 4.275 | 1.708 | 1.479 | 5.25 | 5.5 |
2 3/4 | 2.827 | 2.711 | 4.25 | 4.112 | 4.907 | 4.688 | 1.869 | 1.632 | 5.75 | 6 |
3 | 3.081 | 2.961 | 4.625 | 4.475 | 5.34 | 5.102 | 2.06 | 1.815 | 6.25 | 6. |
ASTM A320 육각 볼트 치수
**밀리미터 단위의 모든 측정**
공칭 크기(D) | 본체 직경 | 헤드 두껍게 A193 | 아크로아스트 A193 더 플랫 | 아크로아스트 A193 코너 | ||||
|---|---|---|---|---|---|---|---|---|
D(최대) | D(분) | H (최대) | H (분) | F (최대) | F (분) | C (최대) | C (분) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
