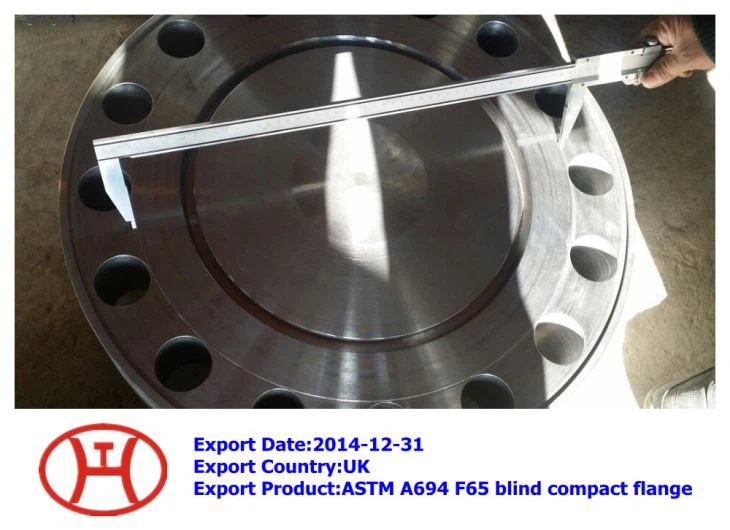

ASTM A694 F65 블라인드 컴팩트 플랜지
유형: SO, SW, BL, WN, LJ, 스펙타클, 오리피스 요법.
크기: 1/2"-48", DN10-DN4000
클래스: 75#-2500#, PN6-PN100
표준: ASME, DIN, EN, JIS, BS
Zhengzhou Huitong Pipeline Equipment Co., Ltd.는 중국의 astm a694 f65 블라인드 컴팩트 플랜지의 주요 제조업체 및 공급업체 중 하나입니다. astm a694 f65 블라인드 컴팩트 플랜지를 구입해 주셔서 진심으로 환영합니다. 우리 공장은 또한 맞춤형 주문을 받아들입니다. 경쟁력 있는 가격과 우수한 서비스를 마음껏 즐기시기 바랍니다.
ASTM A694 F65 블라인드 컴팩트 플랜지|고장력강|노속 L-005
ASTM A694 F65 블라인드 컴팩트 플랜지특수한 고수율-탄소강 부품입니다. 기존 ASME B16.5 플랜지와 달리 컴팩트한 디자인은 금속-대-금속 씰과 IX 씰 링을 모두 통합하는-이중 씰링 시스템을 활용하여-극한 조건에서도 누출이 전혀 발생하지 않도록 보장합니다. 당사의 F65 플랜지는 450MPa(65,000psi)의 최소 항복 강도를 충족하므로 해양 플랫폼 및 해저 파이프라인에 이상적입니다.
재료 등급: ASTM A694 등급 F65 / ASME SA694 F65
표준:ASTM A694, ASME B16.5, B16.47 시리즈 A & B, B16.48, API 605, EN 1092-1, NORSOK L-005
구성:C 0.30% 이하, Mn 1.60% 이하, P 0.025% 이하, S 0.025% 이하, Si 0.15~0.35%
최소 항복 강도: 450MPa(65ksi)
최소 인장강도: 530MPa(77ksi)
밀도:7.85g/cm3
열처리: 노멀라이징 / 노멀라이징 & 템퍼링 / 담금질 & 템퍼링
크기:1/2" – 48" NPS(DN10 – DN4000)
압력 등급:150#, 300#, 400#, 600#, 900#, 1500#, 2500#
직면 유형:RF, FF, RTJ, MF, TG, IX 씰 링
제조공정: 단조 / 기계가공 / 열처리
표면 마감:절인 / 발파 / 방청유 코팅-
신청:석유 및 가스 파이프라인, 석유화학 플랜트, 발전, 수처리, 해양 플랫폼
정저우 Huitong 파이프라인 장비 Co., Ltd. 인증:
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI(긍정적 물질 식별)
✅초음파 테스트(ASME VIII에 따라)
✅제3자-검사(SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
단조 피팅의 ASTM A694 F65 사양은 우수한 기계적 및 금속학적 특성을 가지고 있습니다. A694 F65 블라인드 컴팩트 플랜지는 피로 및 충격 저항이 우수합니다. 탄소강 플랜지는 석유 및 가스와 같은 산업에서 널리 사용되며 경제성과 강도로 인해 배관 시스템에서 꽤 인기가 있습니다. 고수익 A694 F65 플랜지는 전송 중에 발생하는 높은 압력을 견딜 수 있는 우수한 품질의 재료로 제작되었습니다.
우리는 Carbon Steel SA 694 F65 Flange와 같은 다양한 F65 등급 플랜지의 최고 제조업체 중 하나입니다. 이 플랜지는 다양한 크기와 치수로 제공됩니다. 지정된 등급의 다른 모든 플랜지와 SA 694 F65 블라인드 플랜지는 고객의 요구 사항에 따라 맞춤화할 수 있습니다. 기존 버전으로 제공됩니다. 또한 우리는 가혹하고 중요한 환경에 사용되는 고급-F65 플랜지를 생산합니다. 우리는 또한 일반적으로 물과 연료 파이프라인에 사용되는 탄소강 블라인드 컴팩트 플랜지의 좋은 재고를 보유하고 있습니다. 여기서 두 개의 플레이트는 그 사이에 개스킷을 사용하여 함께 볼트로 고정됩니다. 우리는 또한 제품을 정시에 안전하게 귀하의 문앞까지 배송하도록 노력합니다.
Astm A694 F65 재료 사양
|
사양 |
ASTM A694 F65 플랜지 |
|
크기 |
(1/2") ~ (48") |
|
기준 |
ASME B16.36, DIN, AWWA C207, B16.47 시리즈 A & B, BS1560-3.1, EN-1092, ASME B16.48, API605, BS4504, EN1092, UNI, ISO, MSS S44, IS 2062, ISO70051, API, API7S-43, ANSI/ASME B16.5, API7S-15 |
|
압력 테스트 |
150LB ~ 2500LB |
|
얼굴 유형 |
홈 및 작은 혀 홈, RTJ, 편평한 얼굴, 무릎{0}}관절면, 돌출된 얼굴, 큰 혀 및 큰 수컷-암컷 및 작은 수컷-암컷 |
|
플랜지 유형 |
블라인드, 나사형, 랩 조인트, 슬립-온, 소켓-용접, 용접 넥 |
|
애플리케이션 |
|
ASTM A694 F65 블라인드 컴팩트 플랜지 2026
| 규모 / 등급 | 단가(USD/개) | MOQ |
| NPS 1/2"–2", 클래스 150–300 | 미화 5~25달러 | 10개 |
| NPS 4"–8", 클래스 150–600 | 미화 25~80달러 | 5~10개 |
| NPS 10"–16", 클래스 300–900 | US$80~250 | 1~5개 |
| NPS 18"–24", 클래스 600–1500 | US$250~500 | 1~3개 |
| NPS 26"–48", 클래스 900–2500 | US$500~2,500 | 1개 |
| 대형 맞춤형 단조품 | US$40~50,000/개 | 1개 |
$25,000 이상의 주문에는 일반적으로 대량 구매 가격이 적용됩니다.견적 요청.
ASTM A694 F65 동등 재료
- API 5L X65/X65Q/X65R
- ASTM A707 등급 L5
- ASME SA694 F65
- DIN 1.8972(StE460)
A694 Gr F65 제조 공정
- 정규화됨– 표준 인성
- 표준화 및 강화– 충격 특성이 지정된 경우
- 담금질 및 템퍼링– 최대 강도-와-인성 균형 유지
A694 F65 VS A105 VS A182 F316L
| 재산 | A105 | A694 F65 | A182 F316L |
| 최소 항복강도 | 250MPa | 450MPa | 170MPa |
| 최소 인장강도 | 485MPa | 530MPa | 485MPa |
| 최대 서비스 온도 | 427도 | ~260도 | 870도 |
| 내식성 | 낮은 | 낮음~보통 | 높은 |
| 용접성 | 좋은 | 좋은 | 좋은 |
| 상대 비용 | 낮은 | 중간 | 높은 |
| 대표적인 서비스 | 일반배관 | 고압-압력 파이프라인 | 부식성/고-온도 |
FAQ:
ASTM A694 F65 블라인드 컴팩트 플랜지란 무엇입니까?
ASTM A694 등급 F65 사양에 따라 제작된 단조 탄소강 플랜지로, 파이프 끝을 완전히 밀봉하는 견고한 디스크 면이 있습니다. "콤팩트"란 표준 ASME B16.5 블라인드 플랜지에 비해 면{3}}대{4}}면 치수가 더 짧아 조밀한 파이프 랙에서 무게와 공간이 절약된다는 의미입니다.
A694 F65의 항복강도는 얼마입니까?
최소 항복 강도는 450MPa(65ksi)입니다.
A694 F65와 A105/LF2의 차이점은 무엇입니까?
ASTM A694 F65는 파이프라인 단조의 높은-항복 강도를 위해 특별히 설계되었습니다. 65,000psi의 최소 수율은 A105(~36,000psi) 및 ASTM A350 LF2(~38,000psi)보다 ~80% 더 높습니다.
F65와 F60의 가격 차이는 무엇입니까?
F65는 F60보다 가격이 약 5~15% 더 높지만 약 8% 더 강력합니다. 설계 압력이 F60의 한계에 근접한 경우 F65로 업그레이드하면 벽 두께를 줄이고 총 파이프 시스템 무게와 장기적인 비용을 줄일 수 있습니다-.
블라인드 컴팩트 플랜지와 표준 블라인드 플랜지의 차이점은 무엇입니까?
콤팩트 플랜지는 보어 면이 더 좁고 볼트 원(BC)이 더 작아서 자재 무게가 절약됩니다. API 605 또는 MSS S44에 따라 관리되며 더 높은 볼트 예압이 필요합니다. ASME B16.5에 따른 표준 블라인드 플랜지는 가용성이 더 넓고 개스킷 장착이 더 쉽습니다.
| 특징 | 표준 플랜지(ASME B16.5) | 콤팩트 플랜지(NORSOK L-005) |
| 씰 메커니즘 | 단일 개스킷(RF/RTJ) | 이중 씰(IX 링 + 면-대-면) |
| 무게 | 무겁고 부피가 커짐 | 가벼운/고강도-부터-무게까지 |
| 유지 | 일반 볼트 조임 | 유지보수가-필요 없음(피로 방지) |
ASTM A694 F65와 API 5L X65의 차이점은 무엇입니까?
둘 다 65ksi의 최소 항복 강도를 갖지만 서로 다른 제품 형태를 포괄합니다. API 5L X65는 파이프에 적용됩니다. ASTM A694 F65는 단조품(플랜지, 피팅 및 밸브)을 다룹니다. X65 파이프라인의 플랜지에 대한 배관 사양은 일반적으로 A694 F65를 명시적으로 호출합니다.
A694 F65 vs A182 F11 – 어느 것이 더 강할까요?
F65는 더 높은 항복 강도(450MPa 대 F11의 경우 약 205MPa)를 갖지만 최대 사용 온도는 더 낮습니다. F11(크롬-몰리브덴 합금)은 증기 시스템과 같이 300도 이상의 고온 서비스에 적합합니다. 주변-~-중간 온도의 고온-압력 가스 또는 액체 라인에는 F65가 더 적합합니다.
Zhengzhou Huitong Pipeline Equipment Co., LTD 소개
HT PIPE는 -잘 알려진 재고 판매업체이자 수출업체입니다. 우리는 15+ 수출 경험이 있는 스테인레스/탄소/니켈 합금 소재 공급업체입니다. 우리는 파이프, 플레이트, 환봉뿐만 아니라 파이프 피팅, 플랜지 등도 제공합니다. 자세한 내용과 가격은 무료로 문의하십시오.
작가: Chloe Pu (스테인리스강, 니켈합금, 탄소강 산업 5년)
게시됨: 4월 23일, 2026년(베이징 시간)
