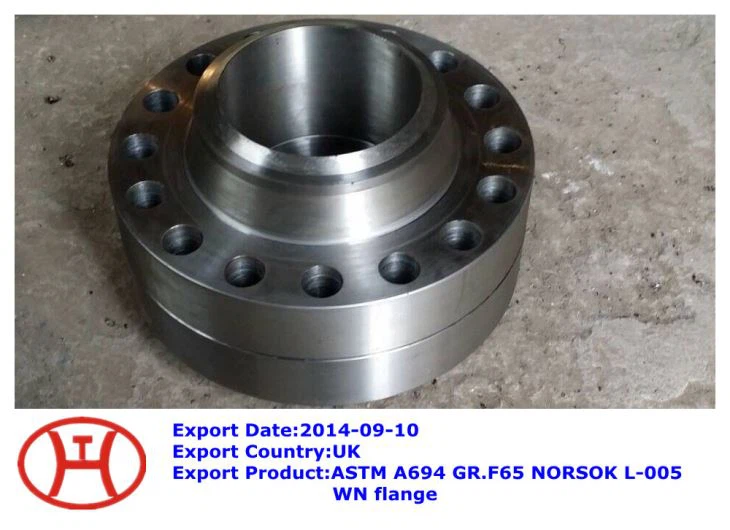

ASTM A694 F65 NORSOK L-005 WN 플랜지

Zhengzhou Huitong Pipeline Equipment Co., Ltd.는 중국의 astm a694 f65 norsok l-005 wn 플랜지의 선도적인 제조업체 및 공급업체 중 하나입니다. ASTM a694 f65 norsok l-005 wn 플랜지를 구입해 주셔서 진심으로 환영합니다. 우리 공장은 또한 맞춤형 주문을 받아들입니다. 경쟁력 있는 가격과 우수한 서비스를 마음껏 즐기시기 바랍니다.

ASTM A694 F65플랜지는 최소 항복 강도가 450 MPa인 고수율 탄소강 부품입니다.{0}} 석유 및 가스 산업의 고압 전송용으로 특별히 설계된 당사의 F65 플랜지는 NORSOK L-005 사양을 엄격하게 준수하여 열악한 해양 환경에서 탁월한 성능을 보장합니다.

재료 등급:ASTM A694 등급 F65 / SA 694 F65
플랜지 유형: WN(웰드넥)
표준:ASTM A694, ASME B16.5, ASME B16.47, NORSOK L-005
크기:1/2"-48" / DN10-DN4000
압력 등급:75#-2500# / PN6-PN100
얼굴 유형:RF(올려진 면), RTJ(링 조인트), FF(평면)
부식 제어: NACE MR0175 / ISO 15156 (옵션)

ASTM A694 F65 WN 플랜지 가격 참조 2026

메모: 대형-고-압력 플랜지는 가격 변동성이 더 높습니다. NORSOK 표준 제품에는 약 15~25%의 프리미엄이 추가됩니다. 정확한 견적을 원하시면 저희에게 연락주세요.

지금 연락하세요

정저우 Huitong 파이프라인 장비 Co., Ltd. 인증:

✅ ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI(긍정적 물질 식별)
✅초음파 테스트(ASME VIII에 따라)
✅제3자-검사(SGS/BV/DNV/LR)

✅NACE MR0175 / ISO 15156



ASTM A694 F65란 무엇입니까?



ASTM A694 F65(SA 694 F65와 동일)는 고압 파이프라인 시스템용으로 특별히 설계된 고수율 탄소강 소재입니다.- 최소 항복 강도는 450MPa(65ksi)이고 최소 인장 강도는 530MPa(77ksi)입니다. ASTM A694 표준에 따라 제조되었으며 일반적으로 ASME B16.5 또는 B16.47과 함께 사용됩니다. NORSOK L-005는 해양 플랫폼 비상 정지(ESD) 시스템에 대한 노르웨이 석유 산업 표준입니다. 이 플랜지는 석유 및 가스 파이프라인, 해양 플랫폼, 화학 플랜트 및 해양 엔지니어링에 널리 사용됩니다.



ASTM A694 F65는 고수율-탄소강 소재입니다. A105 및 A350 LF2와 같은 일반적인 재료에 비해 F65는 훨씬 더 높은 항복 강도를 제공합니다. A105는 최소 항복 강도가 205MPa(30ksi)인 반면, F65는 약 120% 더 높은 450MPa(65ksi)에 도달합니다.

ASME SA 694 F65 플랜지 화학 성분 및 특성

ASTM A694의 화학 성분, 열 분석, %
탄소 [C]	0.30 이하
망간 [Mn]	1.60 이하
인 [P]	0.025 이하
유황 [S]	0.025 이하
규소[Si]	0.15-0.35

1. Cu, Ni, Cr, Mo, V, Nb, B 등의 합금원소가 있는 경우 이를 보고한다.
2. 위에서 언급한-탄소강 또는 저합금강으로 제작된 A694 단조품 요소에는 제한이 적용되지 않습니다.
3. 합금강으로 제작된 ASTM A694 단조품은 ASTM A707 등급 L5를 준수해야 합니다.
4. 필요한 경우 탄소당량 CE는 C+Mn/6+(Cr+Mo+V)/5+(Cu+Ni)/15에 따라 계산됩니다.



ASTM A694 F65 플랜지 기계적 및 물리적 특성

등급	항복 강도 최소.		인장 강도 최소.		신장 최소.
	MPa	ksi	MPa	ksi	%
A694 F65 플랜지	450	65	530	77	20





Astm A694 Gr F65 용접 넥(WN) 플랜지 제조 공정

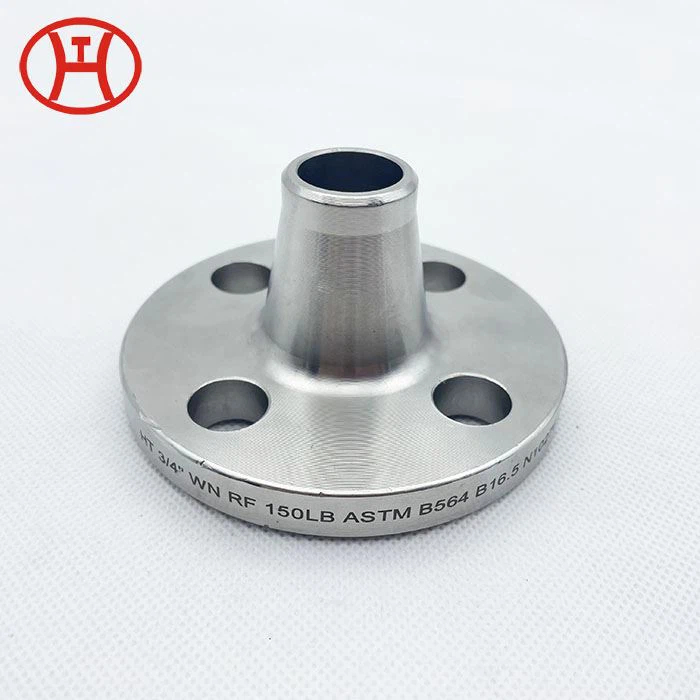

WN 플랜지는 일반적으로 단조로 생산됩니다. 웰드 넥 플랜지는 맞대기 용접을 통해 파이프에 연결됩니다. 테이퍼드 넥은 응력 집중을 줄이는 점진적인 전환을 제공합니다. 이 설계는 고압 및 고온-배관 시스템에 선호되는 선택입니다.



• 충격 인성: 세로 방향 샤르피 V-노치 충격 에너지 -30도에서 27J 이상.
• 열처리: 정규화 + 강화 또는 담금질 + 강화 상태; 열처리 기록은 추적 가능해야 합니다.
• 비-파괴 검사: 100% 초음파 검사(UT) + 자분 탐상 검사(MT); 외경이 DN300보다 크거나 같은 플랜지에도 경도 테스트가 필요합니다.

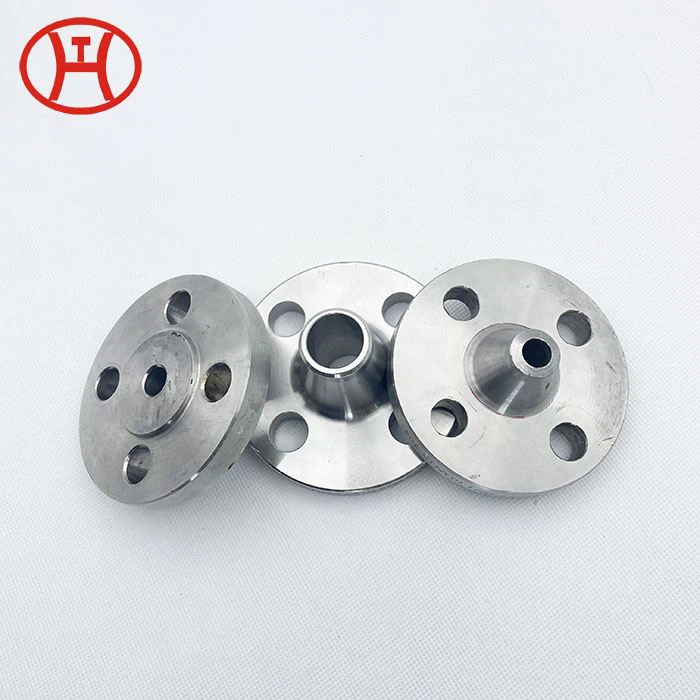

우리가 제공하는 플랜지 유형

유형	암호	연결	애플리케이션
용접 목	WN	맞대기 용접	고압, 고온, 순환 하중
슬립온-	그래서	파이프 위로 미끄러짐, 용접	낮은 압력, 제한된 공간
소켓 용접	남서	소켓 용접	소구경, 고압
스레드	일	스레드 연결	용접이 허용되지 않는 곳
눈이 먼	BL	씰 파이프 끝	압력 테스트, 유지 보수
랩조인트	엘제이	파이프의 느슨한 허브	빈번한 분해



ASTM a694 gr f65 플랜지 응용

• 석유 및 가스 파이프라인
• 해양 플랫폼
• 화학 산업: 반응기, 열교환기
• 해양공학



NORSOK L-005 표준 참조

NORSOK L-005는 해양 플랫폼 비상 정지 시스템(ESD)의 플랜지 연결을 위한 노르웨이 석유 산업 표준입니다.



리드타임 참고

표준 크기(-NORSOK 아님): 2~3주

NORSOK L-005 인증제품 : 4~6주



ASTM A694 F65 VS. ASTM A105 VS. ASTM A350 LF2

• 표준 중간/저압 시스템의 경우 A105를 선택하십시오.
• 저온-서비스를 위해서는 LF2를 선택하세요.
• 고압 또는 경량 요구사항에는 F65를 선택하세요.-

ASTM A694 F65와 A105의 차이점은 무엇입니까?

• 차이점은 항복강도입니다. F65의 최소 항복 강도는 450MPa로 A105의 205MPa보다 두 배 이상 높습니다. 동일한 설계 압력의 경우 F65 플랜지는 더 얇고 가벼워질 수 있습니다. 고수율 재료는 고압 오일 및 가스 파이프라인에 널리 사용됩니다.-

NORSOK L-005 플랜지란 무엇입니까?

• NORSOK L-005는 해양 플랫폼 비상 정지 시스템의 플랜지 연결을 위한 노르웨이 석유 산업 표준입니다. 충격 인성, 입자 크기, 품질 추적성을 포함하여 표준 ASTM/ASME 사양보다 요구 사항이 더 엄격합니다. 해양 프로젝트에서는 일반적으로 NORSOK L-005 인증 플랜지를 지정합니다.

WN 플랜지와 SO 플랜지 중 어느 것이 더 낫습니까?

• 응용 프로그램에 따라 다릅니다. WN 플랜지(웰드 넥)는 강도가 중요한 고압, 고온-주기 하중 적용 분야에 사용됩니다. SO 플랜지(슬립-온)는 설치가 더 쉽고 압력이 낮거나-공간이-제한된 지역에 적합합니다.

A694 F65에는 어떤 용접 소모품을 사용해야 합니까?

• A694 F65는 일반적으로 AWS A5.5 E8018-C3 또는 GB/T 5118 E5518-C3 시리즈 용접 전극과 쌍을 이룹니다.
