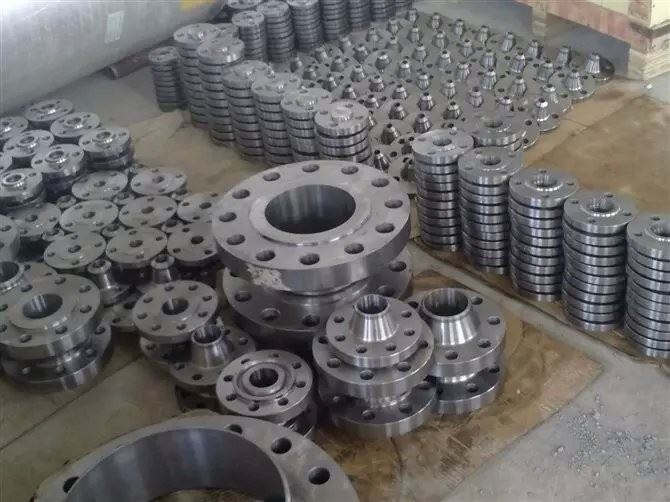

A182 F11 플랜지
단조 ASTM A182 F11 WN SO 블라인드 플레이트 스레드 플랜지 제품 이름 : wn 플랜지 재질 : ASTM A182 F11 표준 : ASME B16.5 크기 : 1/2 "-24"
단조 ASTM A182 F11 WN SO 블라인드 플레이트 나사 플랜지
1. A182 F11 플랜지는 무엇입니까
합금강 F11 플랜지는 등급에 따라 20 % ~ 40 % 범위의 크롬으로 구성된 크롬 몰리브덴 합금으로 구성됩니다.A182 F11 소재용액은 어닐링되어 섭씨 1010도까지 견딜 수 있습니다. 높은 크롬 혼합물은ASTM A182 F11 플랜지고온에서 내열성 및 내식성이 있어야합니다. 그만큼A182 F11 플랜지어닐링으로 인해 매우 강합니다.ASTM A182 등급 F11 플랜지정규화 또는 담금질 및 템퍼링 조건에서 공급할 수 있습니다.
2.A182 f11 파이프 플랜지 크기
ASTM A182 Grade F11 플랜지 : 1/2 "(15 NB) ~ 48"(1200NB)
플랜지에 합금강 재종 F11 슬립 : 1/2 ″ NB – 12 ″ NB
ASTM A182 Gr F11 블라인드 플랜지 : 1/2 ″ NB – 24 ″ NB
3.합금 강철 A182 급료 F11 플랜지 화학 성분
| 등급 | C | 미네소타 | 시 | S | P | Cr | 모 |
| A182 F11 | 0.05 - 0.15 | 0.3 - 0.6 | 0.5 - 1 | 0.03 | 0.03 | 1 - 1.5 | 0.044 - 0.65 |
합금강 A182 등급 F11 플랜지 기계적 성질
| 등급 | 인장 강도 (Mpa) | 항복 강도 (Mpa) | 연신율 |
| A182 F11 | 205 | 415 | 20 |
A182 F11 스틸 플랜지의 재질
공칭 파이프 크기 | 플랜지 내경 (ID) (인치) | 플랜지 외경 (OD) (신장) | ||||
|---|---|---|---|---|---|---|
클래스 150 | 클래스 300 | 클래스 400 | 클래스 600 | 클래스 900 | ||
1/2 | 0.84 | 1.875 | 2.125 | 2.125 | 2.125 | 2.50 |
3/4 | 1.06 | 2.25 | 2.625 | 2.625 | 2.625 | 2.75 |
1 | 1.31 | 2.625 | 2.875 | 2.875 | 2.875 | 3.125 |
1 1/4 | 1.66 | 3 | 3.25 | 3.25 | 3.25 | 3.50 |
1 1/2 | 1.91 | 3.375 | 3.75 | 3.75 | 3.75 | 3.875 |
2 | 2.38 | 4.125 | 4.375 | 4.375 | 4.375 | 5.625 |
2 1/2 | 2.88 | 4.875 | 5.125 | 5.125 | 5.125 | 6.50 |
3 | 3.50 | 5.375 | 5.875 | 5.875 | 5.875 | 6.625 |
4 | 4.50 | 6.875 | 7.125 | 7.00 | 7.625 | 8.125 |
5 | 5.56 | 7.75 | 8.50 | 8.375 | 9.50 | 9.75 |
6 | 6.62 | 8.75 | 9.875 | 9.75 | 10.50 | 11.375 |
8 | 8.62 | 11 | 12.125 | 12.00 | 12.625 | 14.125 |
10 | 10.75 | 13.375 | 14.25 | 14.125 | 15.75 | 17.125 |
12 | 12.75 | 16.125 | 16.625 | 16.50 | 18.00 | 19.625 |
4.크롬 Moly 합금 강철 F11 플랜지의 무게 차트
| 표준 | 수업 | 직경 | 볼트 원형 지름 | 볼트 수 | 볼트 크기 | 볼트 구멍의 직경 |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| AS 2129 플랜지 | 표 C | 95 | 67 | 4 | 13 | 14 |
| 표 D | 95 | 67 | 4 | 13 | 14 | |
| 표 E | 95 | 67 | 4 | 13 | 14 | |
| 표 F | 95 | 67 | 4 | 13 | 14 | |
| 표 H | 114 | 83 | 4 | 16 | 17 | |
| 표 J | 114 | 83 | 4 | 16 | 17 | |
| ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| ISO 7005 (DIN) 플랜지 | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60.5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
5 개의 제품 사진
