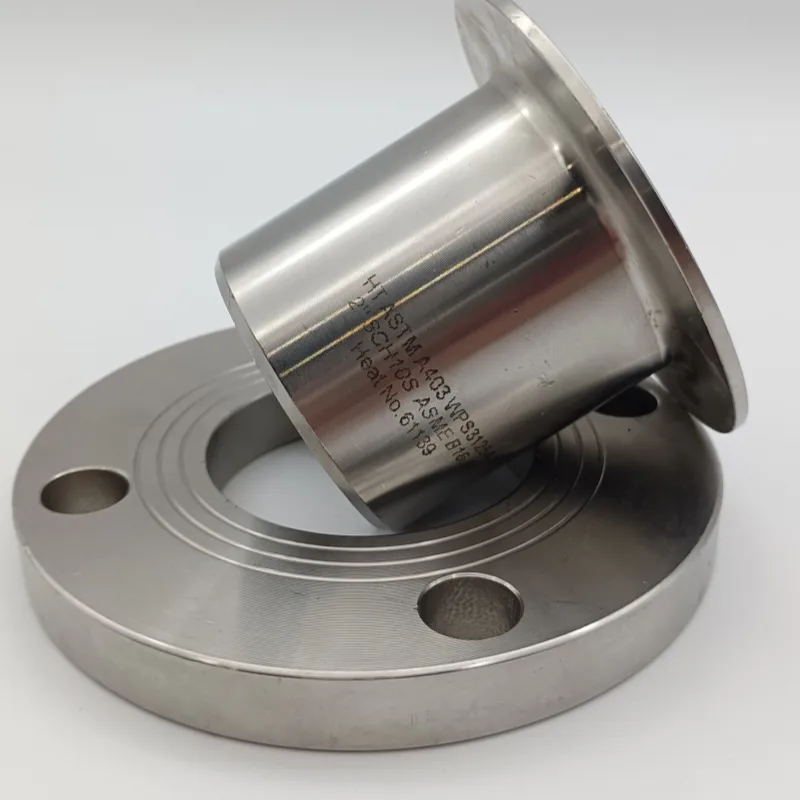

ASTM A182 F44 랩 조인트 플랜지

Zhengzhou Huitong Pipeline Equipment Co., Ltd.는 중국의 ASTM A182 F44 랩 조인트 플랜지의 주요 제조업체 및 공급업체 중 하나입니다. ASTM A182 F44 랩 조인트 플랜지를 구입해 주셔서 진심으로 환영합니다. 우리 공장은 또한 맞춤형 주문을 받아들입니다. 경쟁력 있는 가격과 우수한 서비스를 마음껏 즐기시기 바랍니다.

랩 조인트 플랜지는 별도의 스터브 끝과 함께 작동하도록 설계되었습니다. 플랜지는 스터브 끝 위로 미끄러지며 일반적으로 파이프에 직접 용접되지 않습니다. 이 설계는 빈번한 분해, 검사 또는 플랜지 회전이 필요한 경우에 유용합니다.

ASTM A182 F44 랩 조인트 플랜지 가격은 높은 몰리브덴 함량과 탁월한 내공성으로 인해 2026년 kg당 $12.50~$18.80입니다. 가혹한 해양 환경, 해수 담수화 플랜트, 화학 처리 장치에 널리 사용됩니다. 이 6% Mo 초오스테나이트 합금은 표준 오스테나이트 스테인리스강에 비해 우수한 염화물 응력 부식 균열 저항성을 제공합니다.

ASTM A182 F44 랩 조인트 플랜지 가격 2026

ASTM A182 F44 랩 조인트 플랜지의 가격은 원자재 추가 요금(특히 니켈 및 몰리브덴), 단조 복잡성 및 주문량에 따라 변동됩니다.

무료 견적

ASTM A182 Gr F44 플랜지 속성:

ASTM A182 F44 랩 조인트 플랜지는 ASTM A182 사양에 속하며 크기는 ½인치에서 48인치까지입니다. ASME, ANSI, DIN 및 기타 국제 표준과 같은 치수를 관리하는 다양한 표준이 있습니다. 각기 다른 유형의 플랜지에는 용도에 맞는 목적이 있습니다. 플랜지의 면 유형도 다양합니다.



압력 등급 150부터 2500까지의 플랜지에는 볼록면, 평면 및 링형 접합면 유형이 있습니다. ASTM A182 F44 플랜지는 크롬, 니켈, 몰리브덴 합금으로 만들어집니다. SMO 254 소재에는 크롬 19%, 니켈 17%, 몰리브덴 6%와 탄소, 망간, 실리콘, 구리, 황, 황이 포함되어 있습니다. 다양한 유형의 플랜지는 구성으로 인해 내식성이 우수합니다.

ASTM A182 F44는 압력을 함유한 부품에 사용되는 고-오스테나이트 스테인리스강 단조 등급입니다.- 일반적으로 254 SMO라고 불리는 UNS S31254에 해당합니다.

이 소재에는 약 20% 크롬, 18% 니켈, 6% 몰리브덴이 포함되어 있으며 강도와 내식성을 향상시키기 위해 질소가 첨가되어 있습니다. 기존의 316L 스테인리스강과 비교하여 F44는 염화물-로 인한 공식 및 틈새 부식에 대한 저항성이 훨씬 더 높습니다.

랩 조인트 플랜지는 별도의 스터브 끝과 함께 작동하도록 설계되었습니다. 플랜지는 스터브 끝 위로 미끄러지며 일반적으로 파이프에 직접 용접되지 않습니다. 이 설계는 빈번한 분해, 검사 또는 플랜지 회전이 필요한 경우에 유용합니다.

일반적인 응용 분야에는 해수 배관, 담수화 플랜트, 해양 장비, 화학 처리 및 산업용 열교환기가 포함됩니다.

LJF(랩 조인트 플랜지)는 곡선 보어가 있고 허브나 목이 없고 자체적으로 돌출된 면이 없는 평평한 링입니다. 이는 다른 플랜지와 마찬가지로 결합 플랜지에 볼트로 고정되지만 파이프에 용접되지 않으며 개스킷에 직접 밀봉되지 않습니다. 밀봉 표면과 용접부는 모두 별도의 부품인 스터브 끝 부분에 있습니다.

• 랩 조인트 플랜지(Lap Joint Flange): 볼트 구멍이 있는 외부 링입니다.
• 스텁 엔드(Stub End): 플랜지를 유지하는 랩이 있는 파이프에 용접된 짧은 파이프 피팅입니다.
• 볼트 및 개스킷: 어셈블리를 다른 플랜지에 연결하는 데 사용됩니다.

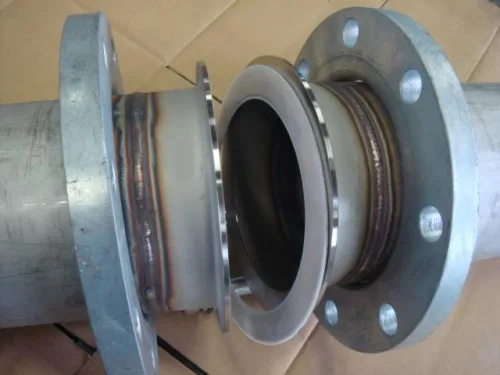

Lap Joint Flange 설치과정

1. 스터브 끝 부분에는 파이프에 맞대기 용접되는 짧은 원통형 배럴이 있고, 반대쪽 끝에는 방사형으로 벌어지는 평평한 "랩"이 있습니다.
2. 스터브 끝이 용접되기 전에 백킹 플랜지가 파이프 위로 미끄러져 들어가 랩 뒤에 위치합니다.
3. 개스킷은 백킹 플랜지가 아닌 스터브 끝 랩의 가공된 면에 위치합니다.
4. 볼트는 백킹 플랜지를 통과하여 개스킷에 랩을 고정합니다.
5. 백킹 플랜지는 파이프에서 자유롭게 회전합니다. 이는 스터브 끝을 용접한 후 볼트 구멍을 정렬할 수 있음을 의미합니다.

개스킷 선택

랩 조인트 플랜지는 일반적으로 볼록면 플랜지와 동일한 마감으로 톱니 모양으로 처리된 스터브 끝 랩 면을 밀봉합니다(표준 톱니 모양 마감의 경우 거칠기 3.2-6.3 µm). PTFE 또는 유연한 흑연 필러가 포함된 나선형 상처 개스킷은 F44 서비스의 표준입니다. 공격적인 화학물질 처리를 위한 PTFE 필러, 더 높은 온도를 위한 흑연. Kammprofile 개스킷은 조인트가 열 순환을 보이는 곳에서 잘 작동하며 나선형 상처보다 사소한 랩 표면 결함을 더 잘 가립니다. 랩 조인트 플랜지와 마주보는 링형 조인트(RTJ)를 사용하지 마십시오. 랩 면은 RTJ 홈을 가공할 만큼 두껍지 않으며 어셈블리는 해당 밀봉 형상에 적합하지 않습니다.

랩 조인트 플랜지의 장점

이러한 회전이 랩 조인트 플랜지가 존재하는 이유입니다. 결합 플랜지가 이미 제자리에 용접되어 있고 양쪽을 회전할 수 없는 파이프라인 타이-에서는 용접 넥 플랜지를 사용하면 절단 및 재용접하거나 조정 가능한 파이프 스팬을 사용하여 볼트 구멍을 정렬해야 합니다. 랩 조인트 플랜지는 그대로 회전합니다.


• 유형 A는 대부분의 사양에서 전용 B16.5 랩 조인트 플랜지를 요구하는 것입니다.
• 유형 B가 존재하는 이유는 슬립온 플랜지가 특수 합금의 전용 랩 조인트 플랜지보다 저렴하고 가용성이 높기 때문입니다.
• C형은 단조품이 아닌 파이프에서 벌어진 값싼 제품으로 주목할만한 제품입니다.

254 SMO 플랜지 사양

254 SMO화학성분

구리는 구매자가 간과하는 요소입니다. 0.5%에서 1.0% 사이에서는 산 환원에 대한 저항성을 향상시킵니다.

254 SMO 등가 등급

이 등급은 254SMO(Outokumpu 상표), S31254(UNS 지정), 1.4547(EN 번호, X1CrNiMoCuN20-18-7) 및 6Mo(몰리브덴 수준의 약칭) 등 모두 동일한 UNS 번호를 가리키는 여러 이름으로 판매됩니다. 인증서에 이러한 내용이 있으면 S31254도 표시되어야 하며 이름이 아니라 인증서의 화학 물질이 적용됩니다.

ASTM A182 Gr F44 기계적 성질

SA 182 F44 온도 범위

온도에서의 압력 설계에 대해 ASME B31.3 표 A-1은 S31254 이음매 없는 파이프(SA-312 기준)에 대한 허용 응력을 제공합니다. MPa로 변환된 값:

93도에서 149도 사이의 감소는 185MPa에서 147MPa로 가파르며, 이는 300MPa의 어닐링 수율이 실온에서 그 수율의 2-로 제한되고 온도가 상승함에 따라 기반을 잃는다는 것을 반영합니다. 약 400도 이상에서는 압력용기 사용에 대한 허용응력이 빠르게 떨어집니다.

랩 조인트 플랜지 크기 및 치수

F44가 부식에 강한 이유는 무엇입니까?

254 SMO에는 약 6%의 몰리브덴과 높은 크롬 및 질소가 포함되어 있습니다. 이러한 합금 원소는 염화물-함유 환경에서 국부적인 부식에 대한 저항성을 향상시킵니다.

일반적으로 사용되는 피팅 저항 등가수(PREN)는 다음과 같습니다.

PREN=%Cr+3.3(%Mo)+16(%N)

대표 구성 사용:

PREN≒20+3.3(6.2)+16(0.20)

프렌 ≒43

이는 보증된 재료 테스트 결과가 아닌 계산된 표시 값입니다.

F44 vs 316L: 언제 F44를 선택해야 합니까?

서비스에 316L이 안정적으로 제공할 수 있는 것보다 더 높은 염화물 공식 및 틈새 부식에 대한 저항이 필요한 경우 F44를 선택하십시오.

일반적인 예는 다음과 같습니다.

• 해수 순환 및 냉각.
• 담수화 장비.
• 염화물-이 풍부한 화학 용액.
• 부식 조건이 까다로운 해양 배관.

316L은 덜 공격적인 환경에도 적합하며 일반적으로 더 경제적입니다.

F44 대 듀플렉스 2507

두 재료 모두 강력한 염화물 내식성을 제공합니다.

• F44는 오스테나이트계이며 일반적으로 다양한 제조 환경에서 성형 및 용접이 더 쉽습니다.
• Duplex 2507은 더 높은 강도를 제공하고 일부 배관 설계에서 벽 두께를 줄일 수 있습니다.

F44 대 F51

F51 듀플렉스 2205는 일반적으로 더 높은 항복 강도와 더 낮은 합금 비용을 갖지만 F44는 높은 Mo 및 오스테나이트 구조로 인해 다른 내식성 프로필을 제공합니다.{3}}

잘못 돌아온 인용문

담수화 프로젝트의 한 구매자가 "ASTM A182 F44 랩 조인트 플랜지, NPS 6, 클래스 150, 24개"에 대한 문의를 보냈습니다. 2개의 견적이 돌아왔습니다. 첫 번째 가격은 개당 약 300달러였습니다. 두 번째는 약 80달러였습니다.

두 번째 인용은 사기도 아니고 실수도 아니었습니다. 공급업체는 A105 탄소강으로 된 백킹 플랜지만 견적을 내었고 구매자가 스터브 끝 부분을 별도로 조달할 것이라고 가정했는데, 이는 대부분의 EPC 계약업체가 이를 처리하는 방식입니다. 구매자는 가격이 완전한 조립에 포함된다고 가정했습니다. 어느 쪽도 자신의 지역에서 "랩 조인트 플랜지"가 무엇을 의미하는지 설명하지 않았으며 두 인용문 사이의 간격은 스터브 끝이었습니다.

용접 목 대 랩 조인트 플랜지

서비스 주기가 심한 경우 웰드넥을 사용하십시오. 서비스가 심각하지 않고 정렬 이점을 원할 경우 B16.9 유형 A 스터브 끝이 있는 B16.5 랩 조인트 플랜지를 사용하십시오.

적용 가능한 표준

• ASTM A182 / ASME SA182: 단조 스테인레스 스틸 플랜지 소재.
• ASME B16.5: 파이프 플랜지 및 플랜지 피팅, NPS 1/2~24.
• ASME B16.47: 대구경-강 플랜지, 일반적으로 NPS 26~60.
• ASME B16.9: 다양한 스터브-설계와 관련된 공장에서 제작된 맞대기-용접 피팅입니다.
• ASME B16.48: 배관 어셈블리와 관련된 라인 공백.
• ASME B16.20 / B16.21: 개스킷 유형에 따른 개스킷 표준.

1. ASTM A182 F44 랩 조인트 플랜지란 무엇입니까?

UNS S31254(254 SMO, 6Mo)로 ASTM A182 Grade F44의 화학적, 기계적 요구 사항에 맞춰 제작된 느슨한 지지 플랜지입니다. 결합 플랜지에 볼트로 고정되지만 파이프에는 용접되지 않습니다. 이는 공정 유체를 운반하고 개스킷 표면을 제공하는 별도의 스터브 끝과 함께 작동합니다.

2. 랩 조인트 플랜지와 웰드 넥 플랜지의 차이점은 무엇입니까?

웰드 넥 플랜지에는 파이프에 맞대기 용접되는 테이퍼형 허브가 있습니다.{0}}그 자체의 돌출된 면에 개스킷 표면을 제공합니다. 랩 조인트 플랜지에는 허브나 돌출된 면이 없습니다. 스터브 끝을 고정하는 느슨한 링이며 스터브 끝은 밀봉과 용접을 수행합니다. 랩 조인트 플랜지는 볼트 구멍 정렬을 위해 회전하고 낮은{3}}등급의 백킹 플랜지를 허용하지만 가혹한 주기 서비스에서는 제한되며 클래스 600 이상에서는 거의 사용되지 않습니다.

3. 랩 조인트 플랜지가 있는 스터브 끝이 필요합니까?

예, 항상요. 랩 조인트 플랜지는 클램핑 링일 뿐입니다. 스터브 끝(또는 겹쳐진 파이프 끝 또는 플레어)이 없으면 파이프에 용접할 부분도 없고 개스킷에 대해 밀봉할 부분도 없습니다.

4. F44 스터브 엔드가 있는 탄소강 백킹 플랜지를 사용할 수 있습니까?

건조한 실내 서비스에서는 그렇습니다. 이는 일반적인 비용 절감입니다. 백킹 플랜지가 젖는 모든 환경(실외, 세척-, 연안, 해양)에서 탄소강은 F44에 양극화되어 부식되며, 그 산화물이 랩과 플랜지 사이의 틈새를 채울 수 있습니다. 습식 서비스에서는 백킹 플랜지로 304L, 316L 또는 F44를 사용하십시오.

5. 스터브 끝부분은 어떤 재질이어야 합니까?

스터브 끝은 파이프 재질 사양과 일치해야 합니다. 파이프가 ASTM A312 S31254인 경우 스터브 끝은 ASTM A403 WPS31254(이음매 없음) 또는 WPW31254(용접)이어야 하며, 기계 단조가 지정된 경우 A182 F44이어야 합니다. ASME B16.9 Type A는 전용 랩 조인트 플랜지와 함께 사용하기 위한 표준 유형입니다.

6. F44 랩 조인트 플랜지의 압력 등급은 얼마입니까?

ASME B16.5는 F44를 듀플렉스 등급 F51, F53 및 F55와 동일한 그룹인 그룹 2.8에 배치합니다. 등급은 관련 압력 등급 및 온도에 대한 그룹 2.8 표에서 가져오며, 고온에서의 316L(그룹 2.2) 또는 탄소강(그룹 1.1) 등급과 동일하지 않습니다.

7. F44는 듀플렉스 스테인리스 스틸인가요?

F44는 페라이트 상이 없는 완전 오스테나이트 6Mo 슈퍼{4}}오스테나이트 스테인리스강인 UNS S31254입니다. 이는 ASTM A182 및 ASME B16.5 그룹 2.8에서 듀플렉스 등급과 함께 나타나는데, 이는 해당 문서가 듀플렉스이기 때문이 아니라 두 제품군을 모두 다루기 때문입니다.

8. 가혹한 주기 서비스에서 랩 조인트 플랜지를 사용할 수 있습니까?

대부분의 경우에는 그렇지 않습니다. ASME B31.3은 조인트가 보호되지 않는 한 가혹한 주기적 조건에서 용접 넥 플랜지를 요구하고 MSS SP-43 피팅 및 독점 Type C 스터브 끝을 금지하고 플레어 랩을 금지합니다. B16.5 랩 조인트 플랜지가 있는 B16.9 유형 A 스터브 끝은 이 문제를 해결하지 않습니다. 구성 자체가 문제입니다.

9. F44 랩 조인트 플랜지의 가격은 얼마입니까?

2026년 기준 FOB 중국 가격은 백킹 플랜지의 경우 USD 22-35/kg이고 B16.9 Type A 스터브 엔드의 경우 USD 18-28/kg입니다. NPS 6 클래스 150 어셈블리는 전체 F44에서 대략 USD 225-355, F44 스터브 끝 뒤에 A105 백킹 플랜지를 포함하면 USD 55-85입니다. 정확한 프로젝트 가격을 확인하려면 테스트 및 인증을 추가하세요.

10. PREN은 무엇이며 F44에 왜 중요한가요?

PREN은 공식 저항 등가 수치로, %Cr + 3.3 × %Mo + 16 × %N으로 계산됩니다. F44는 316L(~24) 및 904L(~35)보다 훨씬 높은 43-44 주변에 위치하며 슈퍼 듀플렉스 2507에 가깝습니다. 이는 염화물 공식 저항을 위한 스크리닝 도구이며 틈새 형상, 표면 마감 또는 용접 품질을 고려하지 않습니다.

11. F44의 최대 사용 온도는 얼마입니까?

구성 요소가 포함된 압력-의 경우 게시된 지침은 연속 서비스를 약 425~450도 미만으로 유지하고 ASME B16.5 그룹 2.8 등급은 표가 이중 등급도 다루기 때문에 315도에서 중지됩니다. 600도에서 1000도 사이에서 S31254는 내식성과 인성을 파괴하는 금속간 상을 침전시키므로 해당 창에서 제조 노출을 피해야 합니다.

12. F44 랩 조인트 플랜지에는 어떤 가스켓을 사용해야 합니까?

공격적인 화학 처리를 위한 PTFE 필러 또는 더 높은 온도를 위한 유연한 흑연 필러로 나선형으로 감겨 있습니다. Kammprofile 개스킷은 열 순환이 있는 곳에서 잘 작동합니다. 랩 조인트 플랜지와 마주보는 링형 조인트를 사용하지 마십시오. 랩 페이스는 RTJ 형상용으로 설계되지 않았습니다.

13. A형, B형, C형 스터브 엔드의 차이점은 무엇입니까?

A형은 전용 랩 조인트 플랜지와 쌍을 이루며 랩 두께가 파이프 벽과 최소한 같고 톱니 모양의 랩 면이 가공되어 있습니다. B형 쌍은 백킹 플랜지로 사용되는 슬립-플랜지와 쌍을 이룹니다. 유형 C는 랩에 파이프 벽 두께의 75%만 있는 파이프에서 벌어져 있으며 B31.3에 따라 가혹한 주기 조건에서 제한됩니다.

14. 스터브 끝은 백킹 플랜지와 동일한 재질이어야 합니까?

아니요. 스터브 끝은 공정 유체를 운반하며 F44 또는 이와 동등한 파이프 재료여야 합니다. 백킹 플랜지는 외부 환경만 볼 수 있으며 해당 환경이 허용하는 경우 더 낮은 등급(A105, 304L, 316L)이 될 수 있습니다.

15. 2026년 ASTM A182 F44 랩 조인트 플랜지의 kg당 평균 가격은 얼마입니까?

가격은 일반적으로 주문 규모, 압력 등급 및 원자재 시장 상황에 따라 kg당 $12.50 ~ $18.80입니다.
