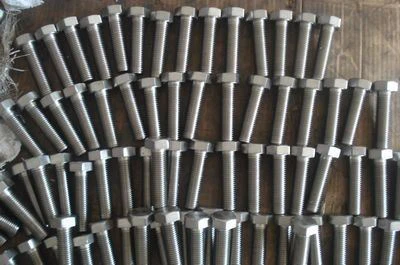

A193 B7 육각 머리 볼트
A193 B7 육각 머리 볼트 유형 : 육각 머리 볼트 크기 : DIN : M6 ~ M64 ASME : 1/2 "~ 2 1/2"
A193 B7 육각 머리 볼트
1. A193 B7 육각 머리 볼트 란 무엇입니까
표준 A193 B7 HEX HEAD BOLT는 일반적으로 일반 금속 마감 처리로 제공됩니다. 그러나 구매자가 요구하는 경우A193 B7 육각 머리 볼트아연 도금, 용융 아연 도금, 자일란 코팅, PTFE 코팅이 가능합니다. ASTM 코팅A193 B7 패스너패스너의 내 부식성을 향상시키는 데 도움이됩니다.ASTM A193 등급 B7m 볼트중간 고온 서비스 재료를 고정하는 데 일반적으로 사용됩니다. 이 볼트는 50 ° F ~ 900 ° F 범위에서 액체로 ched 칭되며 -40 ° F ~ 900 ° F 범위의 온도에서 공기로 en 칭할 수 있습니다.
2. 관련 ASTM 사양
ASTM A193 / A193M– 16 : 오스테 나이트 계 스테인리스 강에 필적하는 팽창 계수를 갖는 고온 볼팅 사양
ASTM A1082 / A1082M – 16: 특수 용도의 고강도 석출 경화 및 이중 스테인리스 스틸 볼트 사양
ASTM F2281: 내열성 및 고온 응용 분야를위한 스테인리스 스틸 및 니켈 합금 볼트, 육각 캡 나사 및 스터드 사양
ASTM A1014 / A1014M – 16: 고온 서비스 용 석출 경화 볼트 (UNS N07718) 사양
ASTM A962 / A962M– 16a : 극저온에서 크리프 범위에 이르는 모든 온도에서 사용하기위한 볼트의 일반적인 요구 사항에 대한 사양
ASTM A638 / A638M: 고온 서비스 용 석출 경화 철베이스 초합금 바, 단조 및 단조 스톡 사양

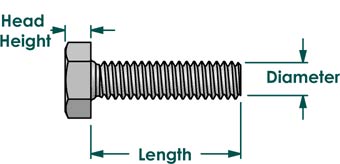

3.ASTM A193 B7 육각 볼트 치수
** 밀리미터 단위의 모든 측정 값 **
공칭 크기 (D) | 바디 직경 | 머리 두께 NEAST A193 | AROASTM A193 플랫 | ACROASTM A193 코너 | ||||
|---|---|---|---|---|---|---|---|---|
D (최대) | D (최소) | H (최대) | H (최소) | F (최대) | F (최소) | C (최대) | C (최소) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
4.ASTM A193 등급 B7 화학 성분
| 집단 | 범위 | 제품 변형, 초과 또는 미달B |
| 탄소 | 0.37-0.49 %D | 0.02 % |
| 최대 망간 | 0.65-1.10 % | 0.04 % |
| 최대 인 | 0.035 % | 0.005 % 이상 |
| 최대 황 | 0.040 % | 0.005 % 이상 |
| 규소 | 0.15 - 0.35 % | 0.02 % |
| 크롬 | 0.75-1.20 % | 0.05 % |
| 몰리브덴 | 0.15-0.25 % | 0.02 % |
열처리
B7과 B7M은 액체 매체에서 담금질하고 뜨임 처리하여 열처리해야한다. B7M 패스너의 경우 최소 1150 ° F [620 ° C]에서 템퍼링 작업이 될 수있는 최종 열처리는 스레드 롤링 및 모든 유형의 절단을 포함한 모든 가공 및 성형 작업 후에 수행해야합니다. 경도 시험, 비파괴 평가 또는 초음파 볼트 장력 조정을위한 표면 준비가 허용됩니다.
달리 명시되지 않는 한, 등급 B7의 재료는 용광로, 유도 또는 전기 저항 방법에 의해 열처리 될 수 있습니다.
ASTM A193 Grade B7 기계적 성질-미터 크기
| 직경 mm | 최소 뜨임 온도, ° C | 인장 강도 최소, MPa | 항복 강도, 최소, 0.2 % 오프셋, MPa | 4D 최소 신장율, % | 면적 감소, 최소, % | 최대 경도 |
| M64 이하 | 593 | 860 | 720 | 16 | 50 | 321 HBW 또는 35 HRC |
| M64 이상 M100 이상 | 593 | 795 | 655 | 16 | 50 | 321 HBW 또는 35 HRC |
| M100 이상 M180 이상 | 593 | 690 | 515 | 18 | 50 | 321 HBW 또는 35 HRC |
ASTM A193 Grade B7 기계적 성질-인치 크기
| 직경 인치 | 최소 뜨임 온도, ° C | 인장 강도 최소, ksi | 항복 강도, 최소, 0.2 % 오프셋, ksi | 4D 최소 신장율, % | 면적 감소, 최소, % | 최대 경도 |
| 2.5 이하 | 1100 | 125 | 105 | 16 | 50 | 321 HBW 또는 35 HRC |
| 2.5 이상 4 | 1100 | 115 | 95 | 16 | 50 | 321 HBW 또는 35 HRC |
| 4 ~ 7 이상 | 1100 | 100 | 75 | 18 | 50 | 321 HBW 또는 35 HRC |
ASTM A193 등급 B7 볼트 마킹
| BPF B7 | GG ''BPF&''; 제조사' s 로고&" B7" 등급 표시 |

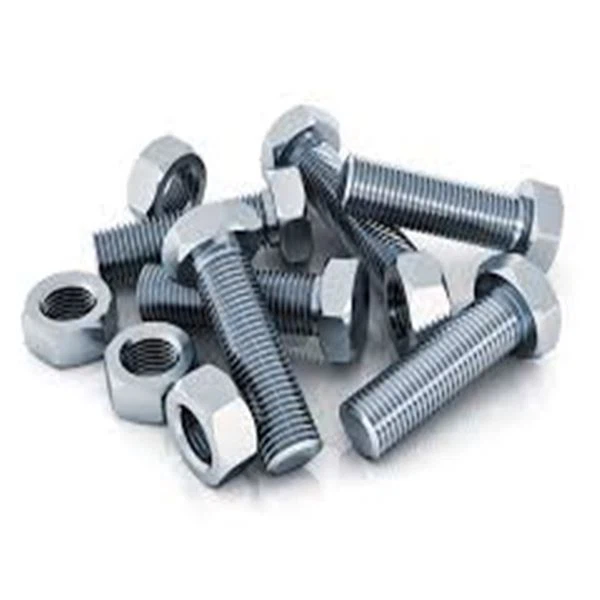

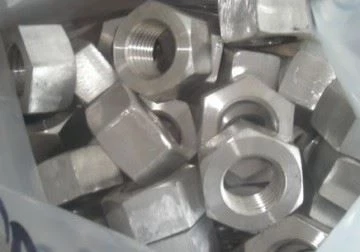

4. 제품 전시
