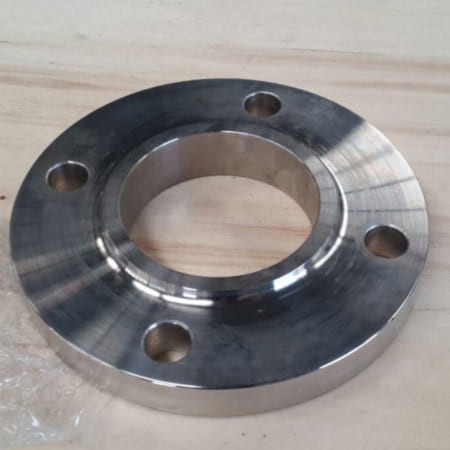

26-48인치 RF FF RTJ 150#-900# ASME B16.47 시리즈 A 하스텔로이 C276 니켈 합금 플랜지
유형: SO, SW, BL, BL, WN, LJ, 스펙타클, 오리피스 요법.
크기: 1/2"-48", DN10-DN4000
클래스: 75#-2500#, PN6-PN100
표준: ASME,DIN,EN,JIS,BS
Zhengzhou Huitong Pipeline Equipment Co., Ltd.는 중국의 26-48inch rf ff rtj 150#-900# asme b16.47 시리즈 a hastelloy c276 니켈 합금 플랜지의 선도적인 제조업체 및 공급업체 중 하나입니다. 26-48인치 rf ff rtj 150#-900# asme b16.47 시리즈 하스텔로이 c276 니켈 합금 플랜지를 구입해 주셔서 진심으로 환영합니다. 우리 공장은 또한 맞춤형 주문을 받아들입니다. 경쟁력 있는 가격과 우수한 서비스를 마음껏 즐기시기 바랍니다.
ASME B16.47 시리즈 A Hastelloy C276 니켈 합금 플랜지 설명
ASME B16.47 시리즈 A는 26~48인치(NPS 26~NPS 48) 범위의 크기를 포괄하는 대구경-플랜지의 표준입니다. 압력 등급 범위는 클래스 150부터 클래스 900까지입니다. ASTM B564 Hastelloy C276(UNS N10276) 플랜지는 뛰어난 내식성으로 유명한 니켈 합금으로 제조됩니다.
유형: Weld Neck(WN) 및 Blind(BL) - B16.47 A의 표준입니다.
부식 저항: 습식 염소, 차아염소산염, 질산과 같은 산화 매체에 대한 저항력이 있습니다. 염화물 이온, 구멍 및 틈새 부식에 대한 내성이 있습니다.
작동 온도: 최대 1000도 F/538도
밀도:8.89g/cm3(또는 0.321lb/in3)
녹는점:1325 – 1370도(약. 2415 – 2500F)
크기: DN650(26인치) ~ DN1200(48인치)
씰링면: RF(Raised Face), FF(Flat Face), RTJ(Ring Type Joint)
압력 등급: 클래스 150, 300, 400, 600, 900
용접성: 훌륭한
열처리: 1120~1180도, 급속수냉
신청:석유화학 및 석탄 화학 산업, 해양 석유 및 가스 플랫폼, FGD(배연탈황), 원자력 발전 및 핵 폐기물 처리.
정저우 Huitong 파이프라인 장비 Co., Ltd. 인증:
- 품질 인증(ISO 9001, NACE MR0175, PED 규정 준수)
- 제3자-인증(SGS, BV 또는 TUV)
- EN 10204 3.1 또는 3.2 표준을 준수하는 밀 테스트 인증서(MTC)
- 테스트 서비스: PMI, UT, ECT, 부식 테스트
ASME B16.47 시리즈 A(대구경 강철 플랜지: NPS 26~NPS 60)
ASME B16.47 시리즈 A Hastelloy C276 니켈 합금 플랜지:
ASME B16.47 시리즈 A Hastelloy C276 니켈 합금 플랜지강력한 마감 표준과 치수 정확도를 갖춘 크롬-니켈-몰리브덴 플랜지입니다. 그러나하스텔로이 C276 플랜지몰리브덴 및 니켈 함량은 열악한 환경에서도 틈새 및 공식 부식에 대한 저항력이 뛰어납니다. 반면Hastelloy C276 WN 플랜지크롬 함량은 산화 매체에 대한 저항성을 나타냅니다. 플랜지는 다양한 보존적 방법을 통해 냉간 가공되고 담금질 처리로 인해 경화됩니다.
고객 요구 사항을 충족하려는 우리의 노력은 다음과 같은 서비스로 확장됩니다.Hastelloy C276 블라인드 플랜지Hastelloy C276 ASTM 표준을 준수하여 맞춤형 크기와 모양으로 제공됩니다.하스텔로이 플랜지특성은 실리콘-크롬강, 고니켈-함량 크롬강, 크롬-텅스텐강, 일반적으로 스테인레스강이라고 불리는 고-크롬강에서 발견되는 특성과 유사합니다. 당사와 같은 저-탄소 니켈 또는 니켈{6}}몰리브덴강Hastelloy 합금 C276 파이프 플랜지정규화된-및-온도화된 상태에서.
|
ANSI B16.47 시리즈 A 플랜지 클래스 |
||
|
ANSI B16.47 시리즈 A 클래스 150 플랜지 |
ANSI B16.47 시리즈 A 클래스 300 플랜지 |
ANSI B16.47 시리즈 A 클래스 400 플랜지 |
|
ANSI B16.47 시리즈 A 클래스 600 플랜지 |
ANSI B16.47 시리즈 A 클래스 900 플랜지 |
|
ASME B16.47 시리즈 A 클래스 300 플랜지 치수
| 명사 같은 파이프 크기 |
의 OD 플랜지, O |
용접 목 플랜지 |
눈이 먼 플랜지 |
길이 을 통해 허브, Y |
직경 ~의 허브, X [참고(2)] |
바퀴통 직경 탑, A [참고(3)] |
높은 얼굴 직경, R |
직경 볼트의 원 |
수 볼트 구멍 |
직경 볼트의 구멍, 안에. |
직경 ~의 볼트, 안에. |
최저한의 나사 반경, r1 |
높은 얼굴 1.6mm |
반지 관절 |
| 26 | 972 | 78 | 82.6 | 183 | 721 | 660.4 | 749 | 876.3 | 28 | 1 3∕4 | 1 5∕8 | 10 | 270 | 290 |
| 28 | 1 035 | 84.3 | 88.9 | 195 | 775 | 711.2 | 800 | 939.8 | 28 | 1 3∕4 | 1 5∕8 | 11 | 280 | 300 |
| 30 | 1 092 | 90.7 | 93.7 | 208 | 827 | 762 | 857 | 997 | 28 | 1 7∕8 | 1 3∕4 | 11 | 300 | 320 |
| 32 | 1 149 | 97 | 98.6 | 221 | 881 | 812.8 | 914 | 1 054.1 | 28 | 2 | 1 7∕8 | 11 | 320 | 345 |
| 34 | 1 206 | 100.1 | 103.4 | 230 | 937 | 863.6 | 965 | 1 104.9 | 28 | 2 | 1 7∕8 | 13 | 330 | 350 |
| 36 | 1 270 | 103.4 | 109.7 | 240 | 991 | 914.4 | 1 022 | 1 168.4 | 32 | 2 1∕8 | 2 | 13 | 340 | 365 |
| 38 | 1 168 | 106.4 | 106.4 | 179 | 994 | 965.2 | 1 029 | 1 092.2 | 32 | 1 5∕8 | 1 1∕2 | 13 | 320 | ... |
| 40 | 1 238 | 112.8 | 112.8 | 192 | 1 048 | 1 016.0 | 1 086 | 1 155.7 | 32 | 1 3∕4 | 1 5∕8 | 13 | 340 | ... |
| 42 | 1 289 | 117.6 | 117.6 | 199 | 1 099 | 1 066.8 | 1 137 | 1 206.5 | 32 | 1 3∕4 | 1 5∕8 | 13 | 350 | ... |
| 44 | 1 353 | 122.4 | 122.4 | 205 | 1 149 | 1 117.6 | 1 194 | 1 263.6 | 32 | 1 7∕8 | 1 3∕4 | 13 | 365 | ... |
| 46 | 1 416 | 127 | 127 | 214 | 1 203 | 1 168.4 | 1 245 | 1 320.8 | 28 | 2 | 1 7∕8 | 13 | 380 | ... |
| 48 | 1 467 | 131.8 | 131.8 | 222 | 1 254 | 1 219.2 | 1 302 | 1 371.6 | 32 | 2 | 1 7∕8 | 13 | 390 | ... |
| 50 | 1 530 | 138.2 | 138.2 | 230 | 1 305 | 1 270.0 | 1 359 | 1 428.8 | 32 | 2 1∕8 | 2 | 13 | 410 | ... |
| 52 | 1 581 | 143 | 143 | 237 | 1 356 | 1 320.8 | 1 410 | 1 479.6 | 32 | 2 1∕8 | 2 | 13 | 420 | ... |
| 54 | 1 657 | 150.9 | 150.9 | 251 | 1 410 | 1 371.6 | 1 467 | 1 549.4 | 28 | 2 3∕8 | 2 1∕4 | 13 | 450 | ... |
| 56 | 1 708 | 152.4 | 152.4 | 259 | 1 464 | 1 422.4 | 1 518 | 1 600.2 | 28 | 2 3∕8 | 2 1∕4 | 13 | 450 | ... |
| 58 | 1 759 | 157.2 | 157.2 | 265 | 1 514 | 1 473.2 | 1 575 | 1 651.0 | 32 | 2 3∕8 | 2 1∕4 | 13 | 465 | ... |
| 60 | 1 810 | 160.1 | 160.1 | 272 | 1 565 | 1 524.0 | 1 626 | 1 701.8 | 32 | 2 3∕8 | 2 1∕4 | 13 | 475 | ... |
참고:
치수는 밀리미터 단위입니다.
(1) 최소 플랜지 두께에는 돌출면 두께가 포함되지 않습니다.
(2) 이 치수는 직선형이거나 테이퍼형일 수 있는 허브의 큰 끝단에 대한 것입니다.
(3) 용접 및 베벨용.
적절한 플랜지 모델을 선택하는 방법은 무엇입니까?
- 압력 등급 일치: 900# 이상의 압력 등급의 경우 고온 및 고압에 대한 저항을 보장하기 위해 RTJ(링 유형 조인트) 밀봉면을 사용하는 것이 좋습니다.
- Hastelloy C276의 상대적으로 높은 비용을 고려하면 합금 C22 또는 625가 표준 부식 환경에서 적합한 대안으로 선택될 수 있습니다.
- 볼트 체결 재료의 경우 B8M 클래스 2 또는 N06625가 권장됩니다. RTJ 개스킷의 경우 연철 + 은도금 조합 또는 견고한 C276 링을 선택해야 합니다.
궁금하신 사항이나 무료 견적이 필요하신 경우저희에게 연락주세요즉시.
FAQ:
1. ASME B16.47 시리즈 A와 시리즈 B의 차이점은 무엇입니까?
- 시리즈 A(이전 MSS SP-44)는 외경이 더 크고 볼트 구멍이 적어서 고압 응용 분야에 적합합니다.
- 시리즈 B(이전 API 605)는 더 컴팩트하고 볼트 구멍 수가 더 많습니다. 무게와 공간이 제한된 상황에서 자주 사용됩니다.
2. 세 가지 씰링 면 유형(RF, FF, RTJ) 중에서 어떻게 선택합니까?
- RTJ(Ring Type Joint) 페이스는 고온-온도 및 고압-응용 분야에 가장 적합합니다. 이는 클래스 2500 이상의 압력 등급을 견딜 수 있으며 열 순환에 대한 강력한 저항성을 제공합니다.
- RF 페이스는 클래스 600 이하 애플리케이션에 적합합니다.
- FF 페이스는 저압, 평면-페이스 연결에만 사용됩니다.
3. Hastelloy C276과 316L 또는 2205의 차이점은 무엇입니까?
니켈{0} 기반 합금 C276은 강산, 습한 염소 가스 및 고온의 산성 연도 가스에 대한 노출과 같은 극심한 부식 조건을 견딜 수 있습니다. 반면 316L과 2205는 그러한 환경에서 빠르게 부식됩니다.
4. 큰-직경(26~48인치) C276 플랜지를 맞춤 제작할 수 있나요?
사용자 정의가 지원됩니다.
