ASME B 16. 48 Hastelloy C-276 단조 안경 블라인드 오리피스 플레이트 스페이서 링 패들 블라인드

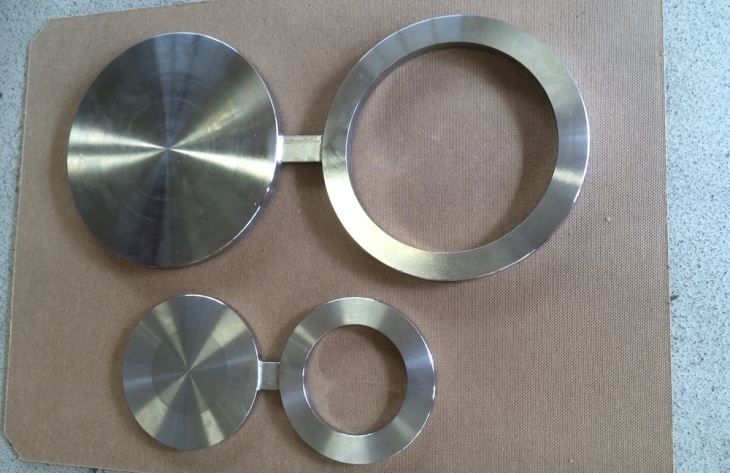

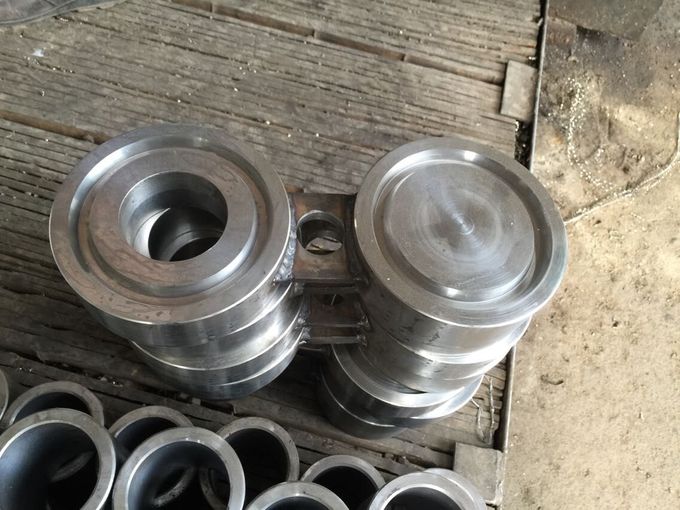

1. Spectacle Blind 또는 figure 8 블라인드 란 무엇입니까?

스펙터클 블라인드는 하나의 솔리드 엔드와 하나의 오픈 엔드가 작은 노즈 피스 (작은 타이 바)와 연결된 압력 유지 플레이트입니다. 이제이 장님의 이미지를보십시오. 한 쌍의 안경 또는 숫자 8과 유사하기 때문에 스펙터클 블라인드는 피겨 8 블라인드라고도하며 총칭하여 피겨 8 스펙트럼 블라인드라고도합니다.

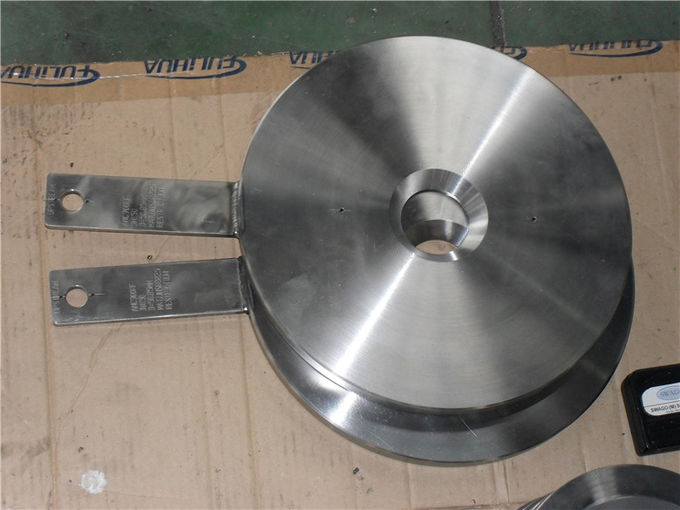

2. 패들 블랭크 또는 스페이드 또는 슬립 블라인드

패들 블랭크 또는 스페이드는 스펙터클 블라인드의 솔리드 엔드와 유사합니다. 핸들은 스펙 블라인드로 용접됩니다. 이미지를 참조하십시오.

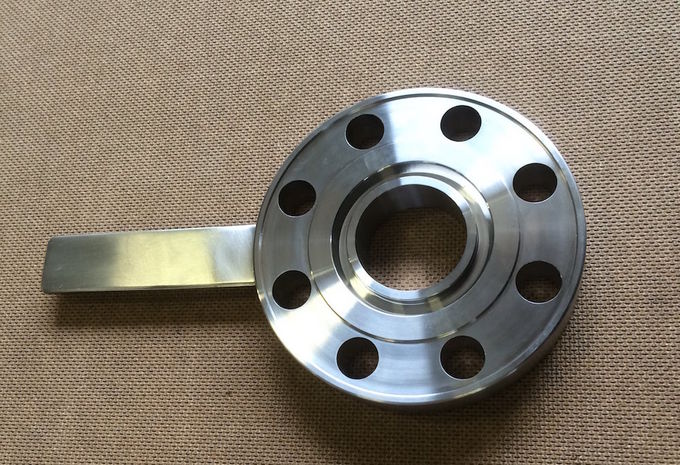

3. 패들 스페이서 또는 스페이서 링

패들 블랭크 또는 스페이서 링은 스펙터클 블라인드의 개방 단부와 유사합니다. 손잡이는 블랭크로 용접됩니다. 이미지를 참조하십시오.

4. 스펙터클 블라인드, 스페이드 및 스페이서 사용

스펙터클 블라인드, 스페이드 및 스페이서는 유지 보수 작업 중 유연성을 제공하는 데 사용됩니다. 따라서 배관 시스템 설계시이를 고려해야합니다. 블랭크는 수평선으로 설치됩니다. 일반적으로 다음 위치에서 스펙터클 블라인드 플랜지를 사용하는 것을 볼 수 있습니다.

. 정적 장비의 입구 및 출구

. 회전식 장비의 입구 및 출구

. 해고 히터 및 공통 헤더의 입구 및 출구

. 바이 패스 라인에서

. 단위 배터리 제한

5. 스펙터클 블라인드 플랜지 클래스&앰프; 종류

ASME B 16. 48 라인 블랭크를 다루는 표준. 이 표준은 압력 등급이 150, 300, 600, {{5}}, 150 0, {인 스펙터클 블라인드, 스페이드 및 스페이서에 적용됩니다. {7}} ASME B 16에 나와 있습니다. 5

6. 스펙 블라인드는 다음과 같은 페이스 타입으로 제공됩니다.

. 제기 얼굴

. 여성 링 조인트 블랭크

. 수컷 링 조인트 블랭크

7. C2 7 6에 대한 추가 정보

Hastelloy Alloy C 276 파이프 플랜지 화학 성분

등급	C	미네소타	시	S	공동	니	Cr	Fe	모	P
C276	0. 010 최대	1. 00 최대	0. 08 최대	0. 03 최대	2. 50 최대	50. 99 분 *	14.50 – 16.50	4.00 – 7.00	15.00 – 17.00	0. 04 최대

Hastelloy C 276 플레이트 플랜지 기계적 성질

요소	밀도	녹는 점	인장 강도	항복 강도 (0. 2 % Offset)	연장
Hastelloy C 276	8. 8 9g / cm 3	1370 °C (2500 °F)	Psi – 1, 15, 000, MPa – 790	Psi – 52, 000, MPa – 355	40 %

C 276 Hastelloy 산업용 파이프 플랜지에 해당하는 등급

표준	WERKSTOFF NR.	UNS	JIS	GOST	EN	또는
Hastelloy C 276	2.4819	N10276	NW 0276	ХН65МВУ	NiMo 16 Cr 15 W	ЭП760

8. Hastelloy 플랜지 표준 / 유형 및 압력 등급 :

ASME / ANSI B 16. 5	용접 넥 플랜지, 플랜지 슬립, 블라인드 플랜지, 하이 허브 블라인드 플랜지, 소켓 용접 플랜지, 랩 조인트 플랜지, 스레드 플랜지, 링 타입 조인트 플랜지
압력 등급	150, 300, 400, 600, 900, 1500, 2500
ASME / ANSI B 16. 47	용접 넥 플랜지, 블라인드 플랜지 [시리즈 A& 비]
압력 등급	75, 150, 300, 400, 600, 900
ASME / ANSI B 16. 36	용접 넥 플랜지, 플랜지 슬립, 스레드 플랜지
압력 등급	300, 400, 600, 900, 1500, 2500
BS 4504 SEC {{1}}. 1	용접 넥 플랜지, 플랜지의 허브 슬립, 허브 스레드 플랜지, 겹친 파이프 엔드 플랜지, 플레이트 플랜지, 루스 플레이트 플랜지, 용접 넥 플랜지가있는 루스 플레이트, 블랭크 플랜지
압력 등급	PN 2. 5 PN으로 40
BS 4504 [PART 1]	용접 넥 플랜지, 허브 슬립형 허브 스레드, 플레이트 플랜지, 플레이트 칼라에 용접 된 느슨한 플레이트, 블랭크 플랜지
압력 등급	PN 2. 5 PN으로 400
BS 1560 보스	용접 넥 플랜지, 소켓 용접 플랜지, 슬립 온 플랜지, 블라인드 플랜지, 스크류 보스 플랜지, 랩 플랜지
압력 등급	150, 300, 400, 600, 900, 1500, 2500
BS 10	용접 넥 플랜지, 플레이트 슬립 온 플랜지, 스크류 보스 플랜지, 슬립 온 보스 플랜지, 블라인드 플랜지
표	D, E, F, H
DIN 플랜지	DIN 2527, 2566, 2573, 2576, 2641, 2642, 2655, 2656, { {8}}, 2628, 2629, 2631, 2632, 2633, 2634, 2635, {{16 }}, 2637, 2638, 2673
압력 등급	PN 6 TO PN 100
