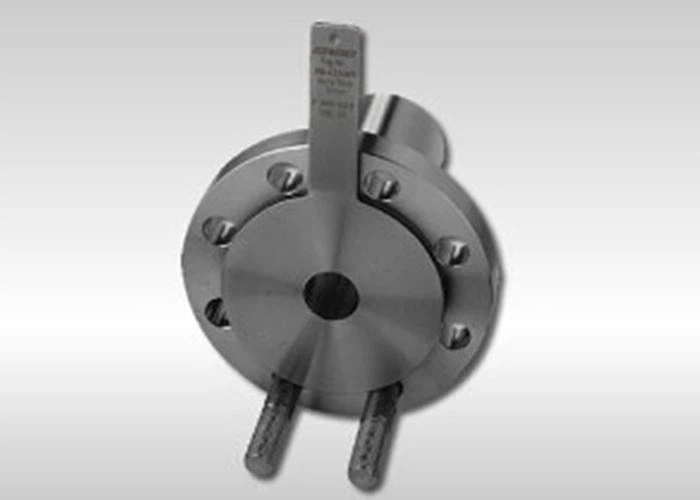

Hastelloy B 3 N 10675 오리피스 플랜지
Hastelloy C 276 SO 플랜지 1. 고품질 2. 경쟁력있는 가격 3. 짧은 생산 시간
ASME B 16. 36 UNS N 10675 DIN 2. 4600 Hastelloy B 3 오리피스 플랜지 오리피스 판
1. Hastelloy B 3 사양
| 등급 | Hastelloy Alloy B 3 / UNS N 10675 |
| 표준 | ASTM B 564, ASME SB 564 |
| 치수 | ANSI / ASME B 16. 5, B 16. 47 시리즈 A&앰프; B, B. 16. 48, BS4 5 04, BS 10, DIN, EN-10 92, MSS SP 44 |
| 크기 | 1 / 2 &따옴표; -48" (1 5NB-1 200NB) |
| 등급 / 압력 등급 | 150 클래스, 300 클래스, B 3 클래스, 900 클래스, 1500 클래스, 2500 클래스, PN 6, PN 10, PN1 6, PN 25, PN 40, PN 6 4 등 |
| 형태 | 슬립 온 플랜지 (SORF), 나사산 플랜지, 용접 넥 플랜지 (WNRF), 블라인드 플랜지, 소켓 용접 플랜지, 랩 조인트 플랜지, 링 타입 조인트 플랜지, 스펙터클 블라인드 플랜지, 스페이서 링 플랜지, 롱 용접 넥 플랜지, 니포 플랜지, 니 폴렛 플랜지, 플레이트 플랜지, 플랫 플랜지, 오리피스 플랜지, 단조 플랜지 |
| 플랜지 페이스 타입 | 평면 (FF), 융기면 (RF), 링 타입 조인트 (RTJ) |
등급 사양
| 표준 | WERKSTOFF NR. | UNS |
| 하 스텔로이 B 3 | 2.4600 | N010675 |
화학적 구성 요소
| 등급 | 니 | 모 | Cr | Fe | W | 미네소타 | C | 알 | 티 | 시 |
| 하 스텔로이 B 3 | 65. 0 분 | 28.5 | 1.5 | 1.5 | 3. 0 최대 | 3. 0 최대 | 0. 01 최대 | 0. 50 최대 | 0. 2 최대 | 10 최대 |
기계적 성질
| 밀도 | 녹는 점 | 인장 강도 | 항복 강도 (0. 2 % Offset) | 연장 |
| 9. 2 g / cm 3 | 1370 °C (2550 °F) | Psi – 1, 15, 000, MPa – 760 | Psi – 52, 000, MPa – 350 | 40% |
다른 유형의 Hastelloy B 3 플랜지
B 3 하 스텔로이 슬립 온 플레이트 플랜지 (SORF)
UNS N 10675 블라인드 플랜지 (BLRF)
Hastelloy B 3 오리피스 플랜지
ASME SB 564 B 3 합금 용접 플랜지
Hastelloy B 3 소켓 용접 플랜지 공급 업체
ASTM B 564 합금 B 3 나사 플랜지
합금 B 3 긴 용접 넥 플랜지
B 3 하 스텔로이 단조 플랜지
합금 B 3 얼굴 용접 플랜지 (WNRF)
ASTM B 564 하 스텔로이 B 3 나사 플랜지
DIN 2. 4600 긴 용접 목 플랜지
B 3 합금 링형 조인트 플랜지 (RTJ)
합금 B 3 니포 플랜지 제조업체
B 3 하 스텔로이 감소 플랜지
합금 B 3 단조 플랜지
DIN 2. 4600 SORF 플랜지
Hastelloy B 3 스페이서
UNS N 10675 WNRF&앰프; BLRF 플랜지 수출
2. 오리피스 플랜지
오리피스 플랜지
오리피스 플랜지는 각 파이프 라인에서 액체 또는 가스의 유량을 측정하기 위해 오리피스 미터와 함께 사용됩니다. 서로 마주 보는 2 쪽에있는 한 쌍의 압력&"탭핑 GG"는 오리피스 플랜지로 가공됩니다. 이로 인해 파이프 벽에 별도의 오리피스 캐리어 또는 태핑이 필요하지 않습니다.
오리피스 플랜지에는 일반적으로 Raised Faces 또는 RTJ (Ring Type Joint) 페이싱이 있습니다. 그들은 모든 집중적 인 목적을 위해 용접 목과 동일하며 여분의 가공으로 플랜지에서 미끄러집니다.

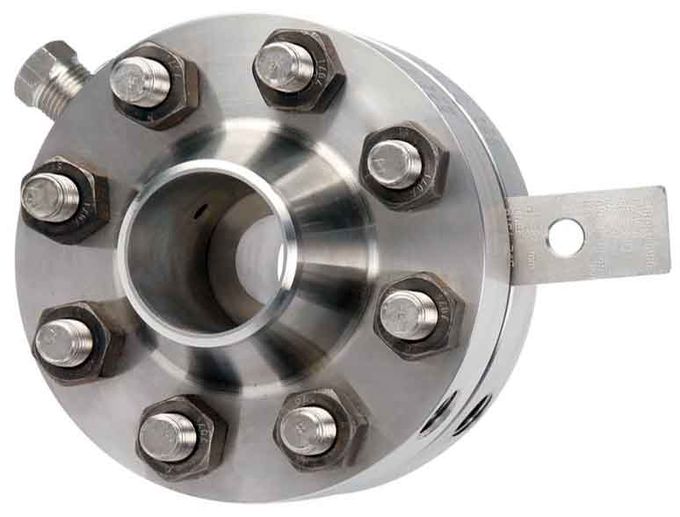

오른쪽 이미지는 오리피스 플레이트가 장착되고 잭 나사가 가공 된 오리피스 플랜지 세트를 보여줍니다. 이 잭 나사는 오리피스 플레이트와 개스킷의 검사 또는 교체를 위해 플랜지를 쉽게 분리하는 데 사용됩니다.
오리피스 플랜지의 범위는 모든 표준 크기 및 범위와 모든 일반적인 플랜지 재료를 포함합니다. 플랜지는 용접 목, 슬립 온 및 나사산 형태로 제공되며 일반적으로 두 가지 1 / 2 "NPT각 플랜지의 태핑.

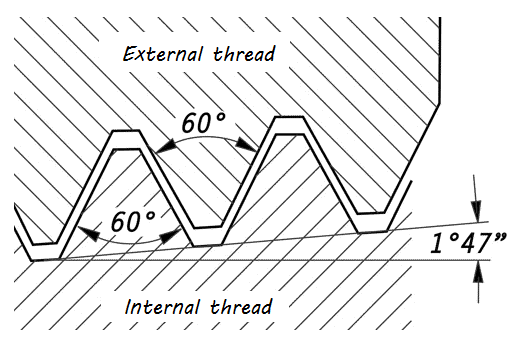

미국인NationalPipeT테이퍼
NPT는 파이프 나사산이 기계식 조인트와 유압 씰을 모두 제공하는 가장 잘 알려져 있고 가장 널리 사용되는 연결입니다. NPT에는 Teflon® 테이프 또는 조인트 컴파운드로 밀봉되는 테이퍼 형 암수 나사산이 있습니다.
ASME B 1. 20. 1은 범용 애플리케이션을위한 NPT 파이프 나사산의 치수 및 게이지를 다룹니다.
ASME B 16. 36 에는 오리피스 압력 차등 연결이있는 오리피스 플랜지 (ASME B 16. 5에서 다루는 것과 유사)의 치수 및 치수 공차가 포함됩니다. 적용 범위는 다음 플랜지로 제한됩니다.
용접 목 클래스 300, 400, 600, 900, 1500, 2500
수업에 참여 300
스레드 클래스 300

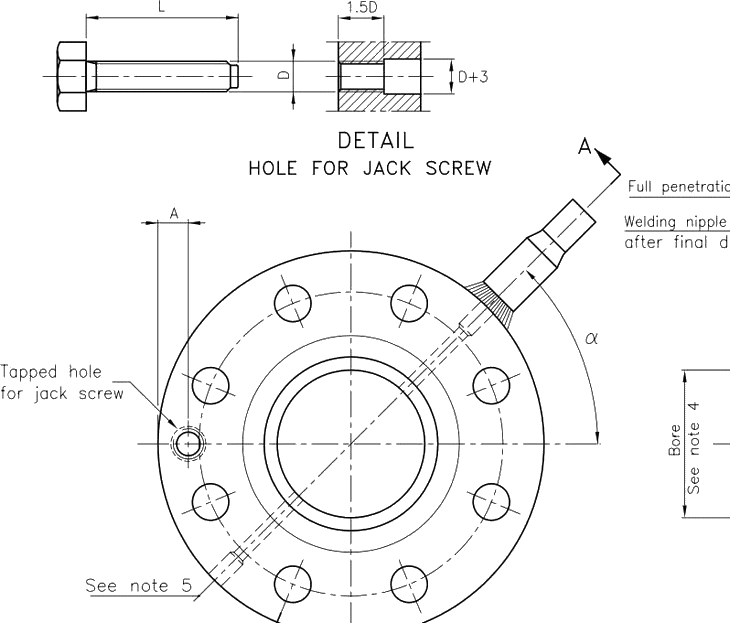

오리피스 플랜지 그리기
