니켈 합금강 하스텔로이 C276 블리드/드립/테스트/환기 링을 도면으로 사용
유형: SO, SW, BL, BL, WN, LJ, 스펙터클, 오리피스 요법.
크기: 1/2"-48", DN10-DN4000
클래스: 75#-2500#, PN6-PN100
표준: ASME,DIN,EN,JIS,BS
Zhengzhou Huitong Pipeline Equipment Co., Ltd.는 중국의 니켈 합금강 Hastelloy C276 블리드/드립/테스트/벤트 링 As Your Drawing의 선도적인 제조업체 및 공급업체 중 하나입니다. 니켈 합금강 Hastelloy C276 블리드/드립/테스트/벤트 링을 도면으로 구입해 주셔서 진심으로 환영합니다. 우리 공장은 또한 맞춤형 주문을 받아들입니다. 경쟁력 있는 가격과 우수한 서비스를 마음껏 즐기시기 바랍니다.
Hastelloy C276 블리드/드립/테스트/벤트 링 가격 2026|크기 공급업체
Hastelloy C276 블리드/드립/테스트/벤트 링의 가격은 일반적으로 표준 크기의 경우 개당 $25~$150이며 2026년에는 대구경, 고압-애플리케이션의 경우 개당 $500를 초과할 수 있습니다.염화물, 산, 해수 및 산성 서비스 환경에 대한 탁월한 내성으로 인해 Hastelloy C276 블리드 링은 석유 및 가스, 해양 플랫폼, 화학 처리 공장 및 부식성 유체 배관 시스템에 널리 사용됩니다.
Hastelloy C276 블리드 링 가격 (2026)
| 공칭 크기 | 압력 등급 | 재료 | 예상 가격(USD/개) |
| 1/2" | 클래스 150 | 하스텔로이 C276 | $25–$60 |
| 1" | 클래스 300 | 하스텔로이 C276 | $45–$90 |
| 2" | 클래스 600 | 하스텔로이 C276 | $80–$180 |
| 4" | 클래스 600 | 하스텔로이 C276 | $180–$350 |
| 6" | 클래스 900 | 하스텔로이 C276 | $350–$650 |
| 8" | 클래스 1500 | 하스텔로이 C276 | $600–$1,200 |
문의하기맞춤 크기에 대한 정보 및 가격을 확인하세요.

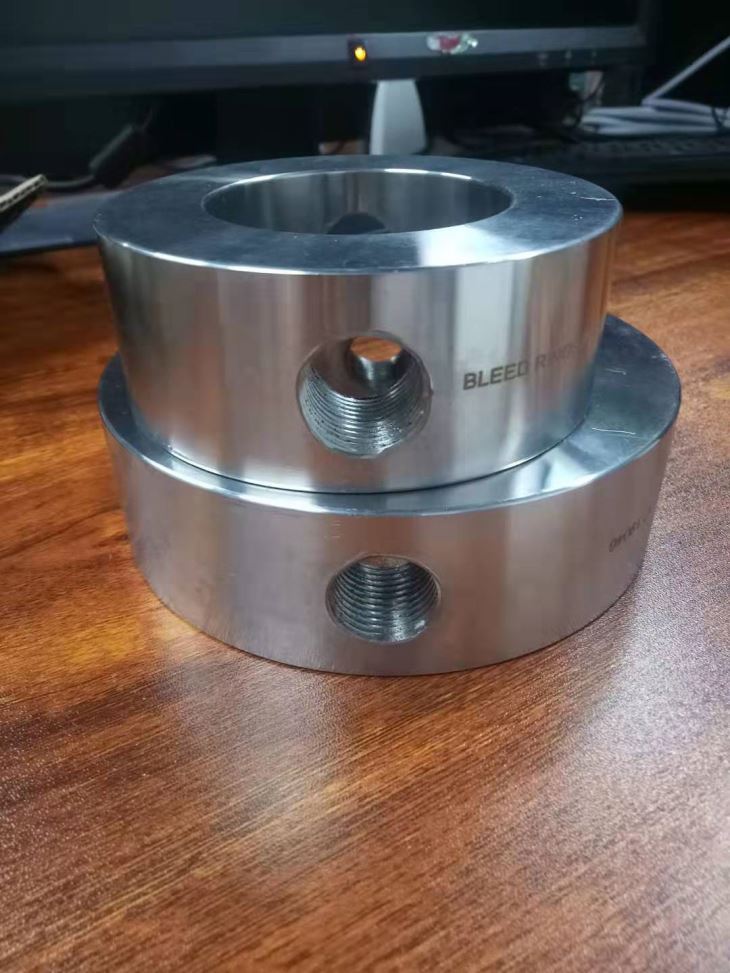

니켈 합금강 하스텔로이 C276 링:
Hastelloy C276 블리드/드립/테스트/벤트 링배관 배수, 샘플 채취, 기구 부착 또는 밸브 출혈 등의 유익한 방법을 제공할 수 있습니다.니켈 합금 C276 반지밸브 및/또는 블라인드 플랜지와 함께 사용할 수도 있습니다. 이를 통해 플랜지를 제거하기 전에 밸브의 압력을 줄이고 처리할 수 있습니다.
HT PIPE의 Hastelloy N10276 블리드 링재질이나 크기에 상관없이 사용할 수 있으며 밸브와 기구를 연결하도록 설계되었습니다. 돌출면, 링형 조인트(RTJ) 치수 및 공차가 충족되도록 제작됩니다.ASME/ANSI B16.5그리고B16.20명세서. 링 조인트(RJ)의 경우 암형 타원형 링 홈이 표준이지만 요청 시 수형 조인트도 제공됩니다.
USA Industries에서는 맞춤 제작이 가능하지만WERKSTOFF NR. 2.4819 블리드 링요청 시 모든 재질에 탄소강(516-Gr70 및 A105/LF-2) 및 스테인리스강(304 및 316)이 포함된 표준 재질을 사용할 수 있습니다. 나사식 또는 소켓 용접 연결, 볼록면(125-250 RMS) 또는 링형 조인트(RTJ)(수형 또는 암형), 타원형 또는 팔각형 개스킷 유형 중에서 선택할 수 있습니다.
Hastelloy C276 블리드/드립/테스트/벤트 링이란 무엇입니까?
A Hastelloy C276 블리드/드립/테스트/벤트 링압력 모니터링, 배수, 환기, 샘플링 또는 누출 감지를 위한 연결 지점을 제공하기 위해 두 플랜지 사이에 설치된 특수 배관 구성 요소입니다.
Hastelloy C276 링 일반적인 크기 및 기능:
| 파이프 개구부 치수 | 사용 |
| 1/4"NPT | 환기 |
| 1/2"NPT | 배수 |
| 3/4"NPT | 견본 추출 |
| 1"NPT | 압력 모니터링 |
다음에서 제조됨UNS N10276 하스텔로이 C276ASTM B564 및 ASME 표준에 따라 이 링은 다음에 대한 탁월한 저항성을 제공합니다.
- 피팅 부식
- 틈새 부식
- 응력 부식 균열
- 습식염소 공격
- 황산 환경
- 바닷물 부식
일반적인 응용 분야에는 화학 공장, 해양 석유 플랫폼, 정유소, 담수화 시설 및 고순도 공정 시스템이 포함됩니다.-
특징
• 플랜지를 제거하기 전에 밸브 압력을 낮추거나 폐기하십시오.
• ASME/ANSI B16.5 및 B16.20 사양에 따라 제조된 모든 부품
• 사용자 정의 가능! 재질, 크기, 연결 등...
HT 파이프는 1/2" 또는 3/4" 나사산 또는 소켓{4}}용접 탭을 제공합니다. 여러 탭을 제공할 수 있지만 고객이 방향을 정해야 합니다. 더 큰 탭이 필요한 경우 링의 두께가 영향을 받을 수 있습니다. 별도의 규정이 없는 한 모든 탄소강판 제품에는 흑색 래커가 1회 도장됩니다.
블리드 링 치수
|
라인 크기 |
O.D. |
I.D. |
|||||
| 압력 등급 |
150# |
300# |
600# |
900# |
1500# |
2500# |
|
|
1/2 |
1 3/4 |
2 |
2 |
2 3/8 |
2 3/8 |
2 5/8 |
5/8 |
|
3/4 |
2 1/8 |
2 1/2 |
2 1/2 |
2 5/8 |
2 5/8 |
2 7/8 |
7/8 |
|
1 |
2 1/2 |
2 3/4 |
2 3/4 |
3 |
3 1/8 |
3 3/8 |
1 1/8 |
|
1 1/2 |
3 1/4 |
3 5/8 |
3 5/8 |
3 3/4 |
3 7/8 |
4 5/8 |
1 5/8 |
|
2 |
4 |
4 1/4 |
4 1/4 |
5 1/2 |
5 5/8 |
5 3/4 |
2 1/8 |
|
2 1/2 |
4 3/4 |
5 |
5 |
6 3/8 |
6 1/2 |
6 5/8 |
2 1/2 |
|
3 |
5 1/4 |
5 3/4 |
5 3/4 |
6 1/2 |
6 7/8 |
7 3/4 |
3 1/8 |
|
4 |
6 3/4 |
7 |
7 1/2 |
8 |
8 1/4 |
9 1/4 |
4 1/8 |
|
6 |
8 5/8 |
9 3/4 |
10 3/8 |
11 1/4 |
11 1/8 |
12 1/8 |
6 1/8 |
|
8 |
10 7/8 |
12 |
12 1/2 |
14 |
13 7/8 |
15 1/4 |
8 |
|
10 |
13 1/4 |
14 1/8 |
15 5/8 |
17 |
17 1/8 |
18 3/4 |
10 1/8 |
|
12 |
16 |
16 1/2 |
17 3/4 |
19 3/8 |
20 1/2 |
21 5/8 |
12 |
|
14 |
17 5/8 |
19 |
19 1/8 |
20 1/4 |
22 1/2 |
- |
14 |
블리드 링 크기 범위
| 공칭 크기 | 1/2"–24" |
| 두께 | 3mm~25mm |
| 블리드 연결 | 1/4"~1" NPT |
| 압력 등급 | 클래스 150–2500 |

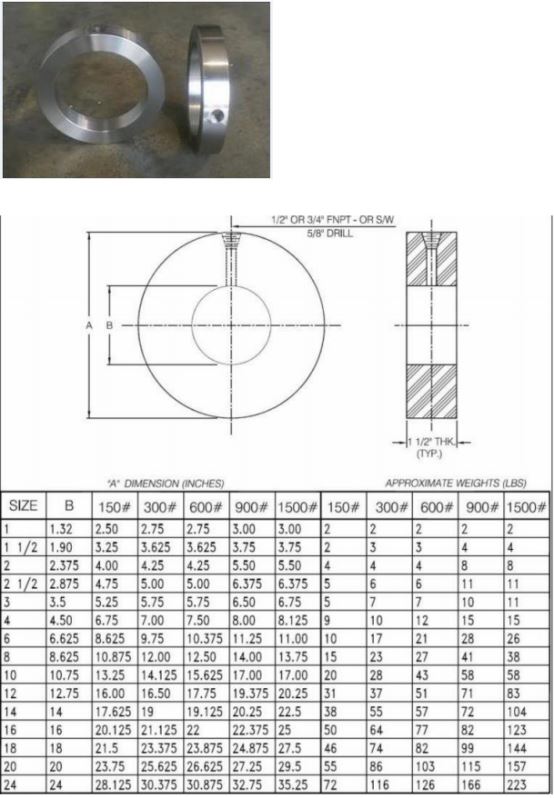

HT PIPE의 블리드 링 치수 도면
Hastelloy C276 등가 등급
|
일반 이름 |
|||
|
합금 C-276 |
하스텔로이 C-276 |
UNS N10276 |
2.4819 |
Hastelloy C276 화학 성분, %
| 요소 | 니켈(Ni) | 몰리브덴(Mo) | 크롬(Cr) | 철(Fe) | 텅스텐(W) | 코발트(Co) | 망간(Mn) | 바나듐(V) | 실리콘(Si) | 탄소(C) | 인(P) | 유황(S) |
| 중량 %(공칭 또는 범위) | 잔액(~57%) | 15.0% - 17.0% | 14.5% - 16.5% | 4.0% - 7.0% | 3.0% - 4.5% | 최대 2.5% | 최대 1.0% | 최대 0.35% | 최대 0.08% | 최대 0.01% | 최대 0.04% | 최대 0.03% |
합금 c276 기계적 성질
68도 F(20도)에서의 일반적인 값
| 항복 강도 0.2% 오프셋 | 최고의 인장 강도 | 2"의 신장 | 경도 | ||
| psi(분) | (메가파스칼) | psi(분) | (메가파스칼) | %(분) | (최대) |
| 41,000 | 283 | 100,000 | 690 | 40 | 100 록웰 B |
Hastelloy C276 대 스테인레스 스틸 316 블리드 링
| 재산 | 하스텔로이 C276 | 316 스테인레스 스틸 |
| 니켈(%) | 잔액(~57%) | 10–14% |
| 몰리브덴(%) | 15–17% | 2–3% |
| 염화물 저항 | 훌륭한 | 좋은 |
| 바닷물 저항 | 훌륭한 | 보통의 |
| 황산 저항 | 훌륭한 | 제한된 |
| 최대 서비스 온도. | ~1040도 | ~870도 |
| 상대 비용 | 100% | 25–40% |
| 예상 서비스 수명 | 15~25세 | 5~15세 |
Hastelloy C276 소재를 언제 선택해야 합니까?
- 200ppm 이상의 염화물
- 습식 염소 가스
- 산성가스(H2S)
- 황산
- 염산
- 근해 해수 노출
해양해수주입시스템 사례
해수 주입 라인에 설치된 316 스테인리스 스틸 블리드 링에서 18개월 후 심각한 피팅이 발생했습니다.
Hastelloy C276으로 제작된 교체 부품은 심각한 부식 없이 10년 이상 사용 가능했습니다.
결과:
유지보수 중단 감소
수명주기 비용 절감
프로세스 신뢰성 향상
신청:
- 석유 및 가스: H2S 및 염화물이 존재하는 산성 가스 환경.
- 화학 처리: 황산, 아세트산, 염산 생산.
- 담수화 플랜트: 높은 온도에서 염도가 높은-염수를 처리합니다.
- 연도가스 탈황(FGD): 산성 응축수가 표준 합금을 공격하는 스크러버.
개스킷 인터페이스:
개스킷 재료(예: C276 권선이 있는 PTFE 또는 나선형 상처)가 화학 공정과 호환되는지 확인하십시오. 산화 환경에서 C276과 함께 표준 흑연 개스킷을 사용하면 갈바닉 문제가 발생할 수 있습니다.
블리드 링을 선택할 때 문제가 있습니까?
- 덜 귀금속과 결합할 때 갈바닉 부식이 발생하고 부식성이 높은 환경에서 유지 관리하는 동안 나사 마모가 발생합니다.-
- 중요한 서비스에서 스레드형 콘센트와 소켓 용접 콘센트 중에서 선택하세요.
- 위험한 화학 물질 흐름에서 조기 고장을 방지하기 위해 C276과 보다 경제적인 합금(예: 316L)을 언제 사용해야 하는지에 대한 명확성이 부족합니다.
관련 표준
- ASME B16.5파이프 플랜지 및 플랜지 피팅
- ASME B16.47대직경 플랜지
- MSS SP-44 강철 파이프라인 플랜지
- ASTM B564 니켈 합금 단조품
- NACE MR0175 사워 서비스 요구 사항
자주 묻는 질문:
Q: 2026년 Hastelloy C276 블리드 링 가격은 얼마입니까?
A:표준 크기는 일반적으로 다음과 같습니다.개당 $25~$150, 더 큰 클래스 900-2500 링은 다음을 초과할 수 있습니다.개당 $1,200.
Q: 언제 표준 플랜지 대신 블리드 링을 선택해야 합니까?
A: 메인 플랜지 연결을 끊거나 복잡한 분기 배관을 설치하지 않고 유체 샘플링, 화학 물질 주입 또는 배관 섹션 배수가 필요한 경우 블리드 링을 사용하십시오.
Q: 하스텔로이 C276은 녹이 슬나요?
답변: '부식-방지'가 아니라 '부식-방지' 기능이 있습니다. 대부분의 산에 내성이 있지만 올바르게 설계하지 않으면 정체된 극도로 높은-염화물 환경에서 틈새 부식이 발생할 수 있습니다.
Q: Hastelloy C276과 316 스테인리스 스틸 블리드 링-어떤 것이 더 좋나요?
A:Hastelloy C276은 염화물, 산 및 해수에 대한 저항성이 훨씬 뛰어나므로 심각한 부식 환경에 이상적입니다.
Q: 화학 공장에서 블리드 링이 실패하는 이유는 무엇입니까?
A:일반적인 원인으로는 잘못된 재료 선택, 염화물 공격, 틈새 부식, 용접 결함 및 부적절한 부식 여유 등이 있습니다.
Zhengzhou Huitong Pipeline Equipment Co., LTD 소개
HT PIPE는 -잘 알려진 재고 판매업체이자 수출업체입니다. 우리는 15+ 수출 경험이 있는 스테인레스/탄소/니켈 합금 소재 공급업체입니다. 우리는 파이프, 플레이트, 환봉뿐만 아니라 파이프 피팅, 플랜지, 링 등도 제공합니다. 자세한 내용과 가격은 무료로 문의하세요.
